Водяной нагреватель ВЕНТС НКВ 500x300-2 применяется для обеспечения комфортной температуры воздуха в различных помещениях, включая системы отопления, вентиляции и кондиционирования. Основная функция нагревателя заключается в нагреве приточного воздуха, который поступает в систему вентиляции. Используется для каналов с прямоугольным сечением. Модель оборудована 2-мя рядами нагревательных элементов.
Габаритные размеры водяного нагревателя ВЕНТС НКВ 500x300-2:
Конструкция
Корпус ВЕНТС НКВ 500x300-2 изготовлен из оцинкованной стали, трубные коллекторы сделаны из медных труб, а поверхность для теплообмена представлена алюминиевыми пластинами. Для герметичного соединения с воздухопроводами у нагревателей используются резиновые уплотнители. Данная модель имеет два ряда труб и предназначена для работы при максимальном рабочем давлении 1.6 МПа (16 бар) и максимальной рабочей температуре воды до +100 °C. Выходной коллектор нагревателя оснащен патрубком, который может использоваться для установки датчика погружения с целью измерения температуры или для защиты от образования льда в калорифере. Кроме того, нагреватель имеет ниппель для удаления воздуха из системы.
Аэродинамические характеристики водяного нагревателя ВЕНТС НКВ 500x300-2:

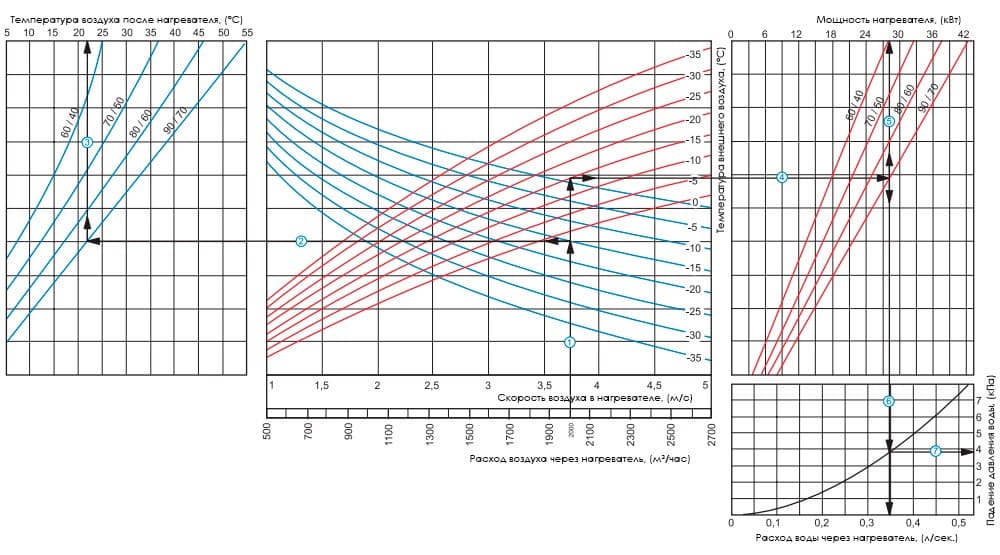

Параметры водяного нагревателя ВЕНТС НКВ 500x300-2:
Пример расчета параметров водяного нагревателя:
При расходе воздуха 2000 м³/ч. скорость в сечении нагревателя будет составлять 3.75 м/с 1.
Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха 1 с линией расчетной зимней температуры (нисходящая синяя линия например -15 °С) провести влево линию 2 до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось температуры воздуха после нагревателя (22 °С) 3.
Для определения мощности нагревателя необходимо от точки пересечения расхода воздуха 1 с линией расчетной зимней температуры (восходящая красная линия, например -15 °С) провести вправо линию 4 до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось мощности нагревателя (28 кВт) 5.
Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр 6 на ось расхода воды через нагреватель (0.35 л/сек.).
Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии 6 с графиком потери давления и провести перпендикуляр 7 вправо на ось падения давления воды (3.8 кПа).
Монтаж
Монтаж данного нагревателя происходит с помощью фланцевого соединения. Важно отметить, что водяные нагреватели можно устанавливать в любом положении, которое обеспечивает возможность откачки воздуха из них. При этом направление движения воздуха должно соответствовать стрелке, указанной на калорифере!
Для обеспечения равномерного распределения воздушного потока по всему сечению, рекомендуется устанавливать нагреватель так, чтобы перед ним был установлен воздушный фильтр, предотвращающий загрязнение устройства. Нагреватель можно размещать как перед вентилятором, так и после него. В случае установки нагревателя за вентилятором рекомендуется предусмотреть воздуховод не менее 1 - 1.5 м, чтобы стабилизировать поток воздуха, и не допускать превышения максимально допустимой температуры воздуха внутри вентилятора.
Необходимо учесть, что калорифер следует подключать по принципу противопотока, иначе его производительность может уменьшиться на 5-15%. Все расчетные номограммы, представленные в каталоге, применимы исключительно к такому типу подключения. Если теплоносителем служит вода, то следует помнить, что нагреватели предназначены только для установки внутри помещений. Для наружного монтажа необходимо использовать незамерзающую смесь в качестве теплоносителя, например, раствор этиленгликоля.
Для обеспечения правильной и безопасной работы нагревателей рекомендуется использовать систему автоматики, которая обеспечивает полное управление и защиту от образования льда. В этой системе включены следующие функции: автоматическое регулирование мощности и температуры нагрева воздуха; активация вентиляционной системы с предварительным прогревом нагревателя; использование воздушных заслонок, оборудованных сервоприводом с пружиной возврата; мониторинг состояния фильтра с использованием датчика дифференциального давления; автоматическое отключение вентилятора в случае угрозы образования льда на нагревателе.
Водяные нагреватели ВЕНТС НКВ 500x300-2 производятся в Украине на заводе ВЕНТС (VENTS) крупнейшим производителем и экспортером вентиляционного оборудования. Качество продукции соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
