Приточно-вытяжная установка ВЕНТС Микра 100 Э применяется для оптимальной энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, социальных и коммерческих помещениях. Идеально подходит для организации простой и эффективной вентиляции в помещениях. Имеет теплообменник из полистирола с эффективной рекуперацией до 98%. В установке используются ЕС вентиляторы с высоким уровнем производительности и КПД. В данной модели установлен электрический нагреватель, который гарантирует защиту от замерзания для рекуператора. Управляется с помощью пульта ДУ, который идёт в комплекте и встроенной панели управления. Монтируется на фасадную стену внутри помещения, сеть воздуховодов при этом не требуется. Одна установка способна обеспечить эффективную вентиляцию в помещении площадью до 100 м².
Комплектация:
- Установка;
- Крепёжный комплект;
- Ключ;
- Руководство пользователя;
- Шаблон;
- Упаковочный ящик;
- Магнитный лист;
- Фланец для вытяжного патрубка.
Технические характеристики приточно-вытяжной установки ВЕНТС Микра 100 Э:
Скорость | 1 | 2 | 3 |
Напряжение питания, В 50/60 Гц | 1 ~ 230 | ||
Макс. мощность установки без электронагревателя, Вт | 12 | 21 | 45 |
Мощность электронагревателя преднагрева, Вт | 700 | ||
Макс. ток установки без электронагревателя, А | 0.4 | ||
Макс. ток установки с электронагревателем, А | 3.6 | ||
Макс. расход воздуха, м³/ч | 30 | 60 | 100 |
Уровень звукового давления на расст. 3 м, дБА | 13 | 27 | 39 |
Температура перемещаемого воздуха, °C | -20...+40 | ||
Материал корпуса | Окрашенная сталь | ||
Изоляция, мм | 10 | ||
Фильтр вытяжной | G4 | ||
Фильтр приточный | G4, F8 (Опционально: F8 C, H13) | ||
Диаметр подключаемого воздуховода, мм | 100 | ||
Масса, кг | 31 | ||
Эффективность рекуперации | 98% | 92% | 89% |
Тип рекуператора | Противоточный |

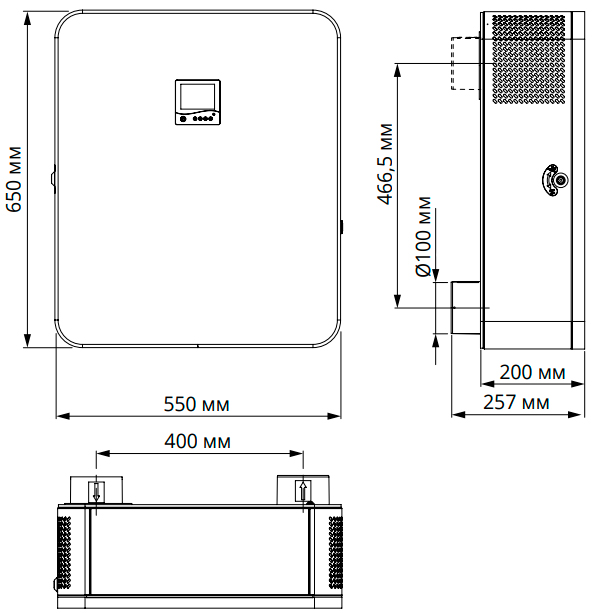

Габаритные размеры приточно-вытяжной установки VENTS Микра 100 Э
![Габаритные размеры приточно-вытяжной установки ВЕНТС Микра 100 Размеры приточно-вытяжной установки](/uploads/vents/mikra-100-dimensions.jpg)
Конструкция
Корпус. Изготовлен из металла с полимерным покрытием, за исключением фронтальной панели, которая выполнена из акрила. Корпус имеет изоляцию в 10 мм, изготовленную из вспененного синтетического каучука. Лицевую панель можно легко снять для сервисного обслуживания. В задней части корпуса есть два патрубка диаметром 100 мм для забора и выброса воздуха со стороны улицы. Также есть возможность подключения третьего для возможности присоединения дополнительного вытяжного воздуховода из другой комнаты (не советуем подключать к кухне или туалету).
Вентиляторы. Устройство оборудовано осевыми вентиляторами, с ЕС двигателями нового поколения, которые обладают высоким уровнем производительности и КПД. Двигатели имеют рабочее колесо с назад загнутыми лопатками.
Фильтры. В данной модели используются фильтры со степенью очистки G4 для вытяжного воздуха, и F8 для приточного. Данные фильтры гарантируют качественную очистку воздуха и защиту элементов устройства от загрязнений.
Рекуператор. Изготовлен из полистирола. Эффективность рекуперации достигает 98%. Благодаря материалу с высоким уровнем теплоотдачи, тепло воздуха который удаляется, отдаётся приточному воздуху. Но во время самого процесса потоки не смешиваются. Стоит отметить, что в процессе теплообмена может образовываться конденсат, который накапливается в поддоне. Потом происходит его удаление через вытяжной воздуховод на улицу. Если вы планируете использовать установку длительное время при низких температурах наружного воздуха, то рекомендуем установить подогрев дренажа (приобретается отдельно).
Нагреватель. Модель оборудована электронагревателем для нагревания воздуха перед его поступлением в теплообменник. Нагреватель имеет мощность в 700 Вт, запускается автоматически и гарантирует защиту рекуператора от замерзания.
Воздушные заслонки. В устройстве установлены автоматические заслонки. Они переграждают приточный и вытяжной канал при отключении установки. Это устраняет появление сквозняка при выключенной вентиляции.
Принцип роботы
Из установки на улицу выходят два воздуховода через отверстия в стене. В один и тот же момент, воздух из помещения удаляется и заменяется воздухом с улицы, благодаря двум вентиляторам. В теплообменнике эти потоки воздуха соприкасаются через материал пластин с высокой теплоотдачей, но не смешиваются. Вот так возникает процесс рекуперации, теплый вытяжной воздух нагревает приточный воздух с улицы.
![Принцип роботы приточно-вытяжной установки ВЕНТС Микра 100 Э Как работает ВЕНТС Микра 100](/uploads/vents/mikra-100-work-rus.jpg)
Управление
Управление устройством осуществляется с помощью пульта дистанционного управления и встроенной панели управления расположенной на фронтальной части установки. Вы можете:
- вкл./выкл. устройство;
- выбрать нужную вам скорость (3 скорости);
- настроить свою производительность для каждой из скоростей (настройки по умолчанию: 1 - 30 %, 2 - 60 %, 3 - 100 % от максимальной производительности);
- запустить таймер повышенной производительности с возвратом на прошлую скорость через определённый промежуток времени (от 20 до 60 минут);
- создать свое недельное расписание смены режимов роботы установки. Один день имеет до четырех записей. Каждая из них может задавать включение, выключение нагревателя и вентиляторов, а также изменение производительности.
- следить за состоянием устройства (нужно ли очистить фильтры, нет ли аварии и т.п.).
Монтаж
Приточно-вытяжная установка ВЕНТС Микра 100 Э монтируется на фасадную стену внутри помещения. Стена должна быть от 100 мм в толщину. Для начала, на стене обозначьте отверстия для воздуховодов, с помощью шаблона который идёт в комплекте.
![Последовательный монтаж приточно-вытяжной установки ВЕНТС Микра 100 Э Монтаж установки](/uploads/vents/mikra-100-200-montazh-1.jpg)
После проделывания нужных отверстий, прикрепите шаблон к стене, используя дюбеля и шурупы. Потом вставьте пластиковые воздуховоды в ранее проделанные отверстия. Шаблон служит фиксатором для воздуховодов, для того чтобы оси патрубков установки совпадали с осями патрубков воздуховодов.
С внешней стороны стены нужно вмонтировать двойной металлический колпак, который будет служить защитой для устройства от воды и посторонних объектов. Нижний вытяжной воздуховод установите с уклоном на улицу, для того чтобы обеспечить отвод конденсата в случае его образования. После фиксации воздуховодов в нужном положении, заполните щель между воздуховодами и стеной монтажной пеной.
![Последовательный монтаж приточно-вытяжной установки ВЕНТС Микра 100 Э Монтаж установки](/uploads/vents/mikra-100-200-montazh-2.jpg)

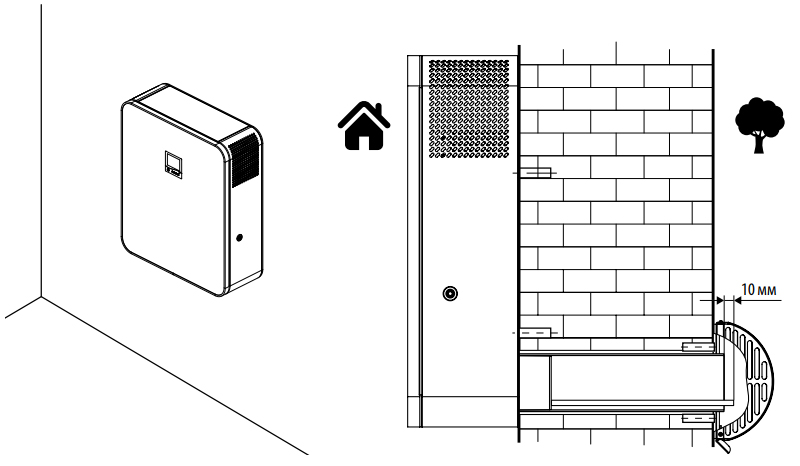

После времени, необходимого для застывания пены, снимите шаблон, а оставшиеся выступы воздуховодов срежьте до уровня поверхности стены. Перед тем как прикрепить корпус устройства, снимите декоративную панель и достаньте рекуператор. Корпус установки вмонтируйте в пластиковые воздушные каналы с помощью патрубков и зафиксируйте его к стене при помощи дюбелей и шурупов. После окончания всего процесса монтажа (включая электрическое подключение) установите рекуператор и фронтальную панель на место.
![Последовательный монтаж приточно-вытяжной установки ВЕНТС Микра 100 Э Монтаж установки](/uploads/vents/mikra-100-montazh-3.jpg)
Внимание! Воздуховоды и наружные колпаки поставляются отдельно.
Пример установки приточно-вытяжной станции ВЕНТС Микра 100 Э
В каждом помещении, где необходима вентиляция, устанавливается приточно-вытяжная установка Вентс Микра 100 Э. Одно устройство обеспечивает эффективную вентиляцию в помещении площадью до 100 м².
![Пример установки приточно-вытяжной станции ВЕНТС Микра 100 Э Установка ВЕНТС Микра 100 Э](/uploads/vents/mikra-100-ustanovka.jpg)
