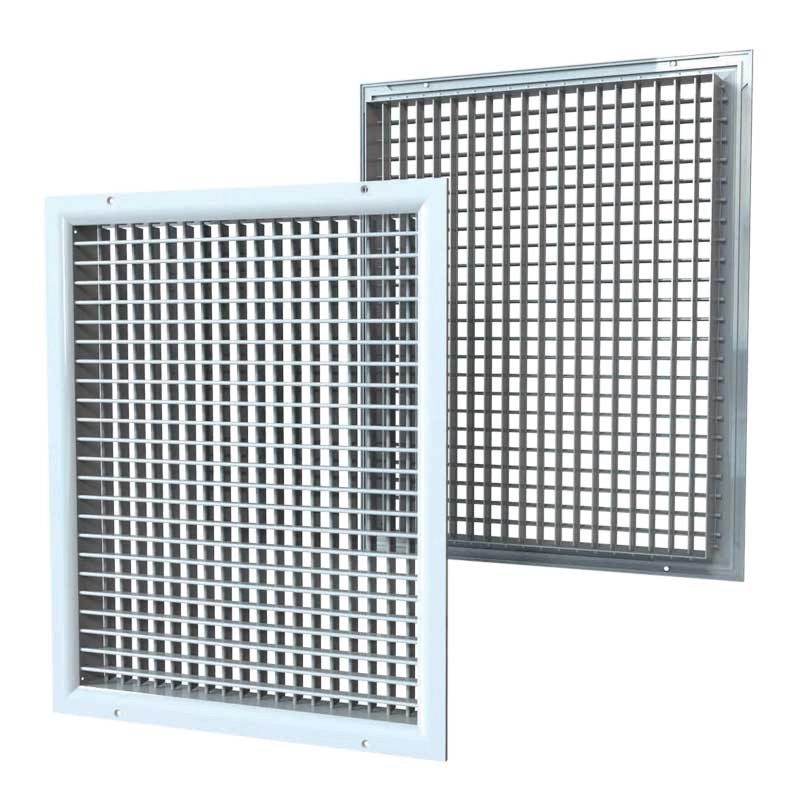

Общая информация – вентиляционная решетка ВЕНТС ДР 500х100
Приточно-вытяжная решетка ВЕНТС ДР 500х100 используется для работы вместе с приточными и вытяжными каналами вентиляции, кондиционирования или отопления, в помещениях бытовой и промышленной направленности. Данная решетка помогает наладить качественную циркуляцию воздуха внутри помещения.
Габаритные размеры
Высота H, мм | Длина L, мм |
500 | 100 |
Конструкция решетки ВЕНТС ДР 500х100
- Решетка изготовлена из прочного экструдированного алюминиевого профиля, который нормально взаимодействует с разными типами воздуха;
- Решетка имеет два ряда направляющих жалюзи, которые равномерно распределяют воздух внутри помещения;
- Имеется возможность плавной регулировки направления на 360°;
- Полимерное или анодированное покрытие необходимо для противодействия неблагоприятным климатическим условиям;
- Возможность изготавливать решетки нестандартных размеров.
Модификация
- Возможность комплектации адаптером (А);
- Могут комплектоваться универсальным креплением (у) или специальными пружинами (п) для быстрого монтажа.
График потери давления и уровня звуковой мощности
Формула расчета |
PП = P x KП |
| Поправочный коэффициент КП | |||
0° | 22° | 45° | |
КП | 1 | 1,25 | 1,5 |
Формула расчета |
LWA = LWAO x K |
| Поправочный коэффициент К | ||||||
SЖС, м2 | 0,01 | 0,02 | 0,05 | 0,07 | 1 | 2 |
К, дБА | –9 | –6 | –3 | –1,5 | 0 | +3 |
Условные обозначения
△Pп – потеря давления при различных угловых положениях направляющих воздушного потока, Пa;
△P - потеря давления, Па;
LWA – уровень звуковой мощности, дБ(А);
LWAO – уровень звуковой мощности для площади живого сечения 0,1 м2, дБ(А);
KП – поправочный коэффициент для потери давления в зависимости от угла отклонения направляющих воздушного потока;
SЖС – площадь живого сечения, м2;
V – расчетная скорость, м/с.
Схема формирования заказа
