Вентилятор Soler&Palau TD-1000/200 SILENT T применяется в системах приточно-вытяжной вентиляции и отличается тишиной благодаря шумоизолированному корпусу, который эффективно уменьшает уровень шума на широком диапазоне частот. Этот вентилятор идеально подходит для помещений, где важно соблюдать низкий уровень шума, таких как больницы, музеи, библиотеки, рестораны, кафе и другие подобные места. Встроенная защита от перегрева и использование подшипников качения в двигателе гарантируют долгий срок службы устройства. Аппарат оборудован таймером задержки отключения с временем настройки от 1 до 30 минут. Благодаря компактному корпусу и быстросъемным хомутам монтаж этого вентилятора становится легким и удобным. Кроме того, вентилятор оснащен вращающейся на 360° клеммной коробкой, что упрощает процесс его подключения к сети.
Габаритные размеры вентилятора Soler&Palau TD-1000/200 SILENT T:
Конструкция
Конструктивно вентилятор TD-1000/200 SILENT T состоит из двух компонентов: монтажный кронштейн и прикрепленный к нему корпус вентилятора. Звуковые волны от двигателя и крыльчатки проходят через внутренний перфорированный корпус, и под нужным углом направляются на слой шумопоглащающего материала, из-за которого гасятся практически на 100%. А применение резиновых уплотнителей на соединительных трубах вентилятора исключает передачу вибраций от вентилятора к воздуховодам. Корпус вентилятора имеет внешнюю герметичную вращающуюся на 360° клеммную коробку для подключения электропитания.
Двигатель
Модель оборудована однофазным трёхскоростным высокоэффективным двигателем на подшипниках качения, которые гарантируют долгую и надёжную работу. Двигатель также имеет встроенную защиту от перегрева, которая обеспечивает бесперебойную работу вентилятора. Класс защиты двигателя - IP 44.
Аэродинамические характеристики вентилятора Soler&Palau TD-1000/200 SILENT T:
![Аэродинамические показатели вентилятора Soler&Palau TD-1000/200 SILENT T Аэродинамические показатели Soler&Palau TD-1000/200 SILENT T](/uploads/soler_palau/solar-palau-td-silent-1000-200-aero.jpg)
- qsf - статическое давление в Па;
- qv - расход воздуха в м³/ч;
- P - потребляемая мощность в Вт;
- SFP - удельная мощность вентилятора в Вт/м³/с (синие кривые);
- HS - высокая скорость;
- MS - средняя скорость;
- LS - низкая скорость.

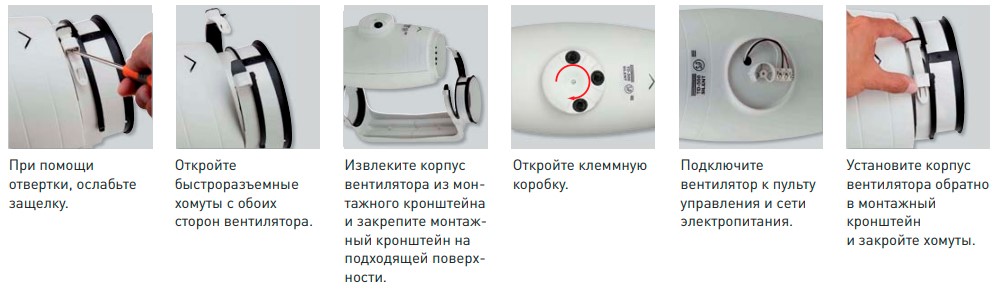

Последовательность монтажа вентилятора Soler&Palau TD-1000/200 SILENT T:
![Монтаж вентилятора Soler&Palau TD-1000/200 SILENT T Установка Soler&Palau TD-1000/200 SILENT T](/uploads/soler_palau/solar-palau-td-silent-montazh-rus.jpg)
Таймер
Вентилятор Soler&Palau TD-1000/200 SILENT T оснащён регулируемым таймером задержки отключения с временным интервалом от 1 до 30 минут. Вентилятор подключается через независимый выключатель. Принцип работы: вентилятор начинает работать при включении выключатель, и после его выключения продолжает функционировать в соответствии с установленным временем на таймере. По истечении заданного времени вентилятор автоматически выключается. У данной модели таймер функционирует только на высокой скорости и дополнительная настройка скорости невозможна!
Схема подключения канального вентилятора Soler&Palau TD-1000/200 SILENT T:
L — фаза; N — ноль; LA — клемма максимальной скорости; LB — клемма средней скорости; LC — клемма минимальной скорости; С - независимый выключатель; LS - линия подключения таймера.
Технические характеристики вентилятора Soler&Palau TD-1000/200 SILENT T:
Модель | TD-500/150-160 T | TD-800/200 T | TD-1000/200 T | ||||||
Скорость | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
Размер патрубка, мм | 150/160 | 200 | 200 | ||||||
Потреб. мощность, Вт | 41 | 44 | 53 | 90 | 92 | 102 | 122 | 127 | 130 |
Потреб. ток, А | 0.18 | 0.19 | 0.21 | 0.46 | 0.47 | 0.50 | 0.53 | 0.55 | 0.55 |
Макс. произв., м³/ч | 390 | 470 | 560 | 690 | 780 | 910 | 790 | 910 | 1040 |
Частота вращения, мин⁻¹ | 1820 | 2150 | 2590 | 1660 | 1870 | 2170 | 1920 | 2210 | 2450 |
Уровень звук. давл. на расст. 3 м, дБ(А) | 26 | 31 | 35 | 22 | 24 | 28 | 24 | 27 | 29 |
Диапазон рабочей температуры, °С | -20...+60 | -20...+60 | -20...+60 | ||||||
Защита | IP 44 | IP 44 | IP 44 |
Вентиляторы Soler&Palau TD-1000/200 SILENT T производятся в Испании на заводе Soler&Palau крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
