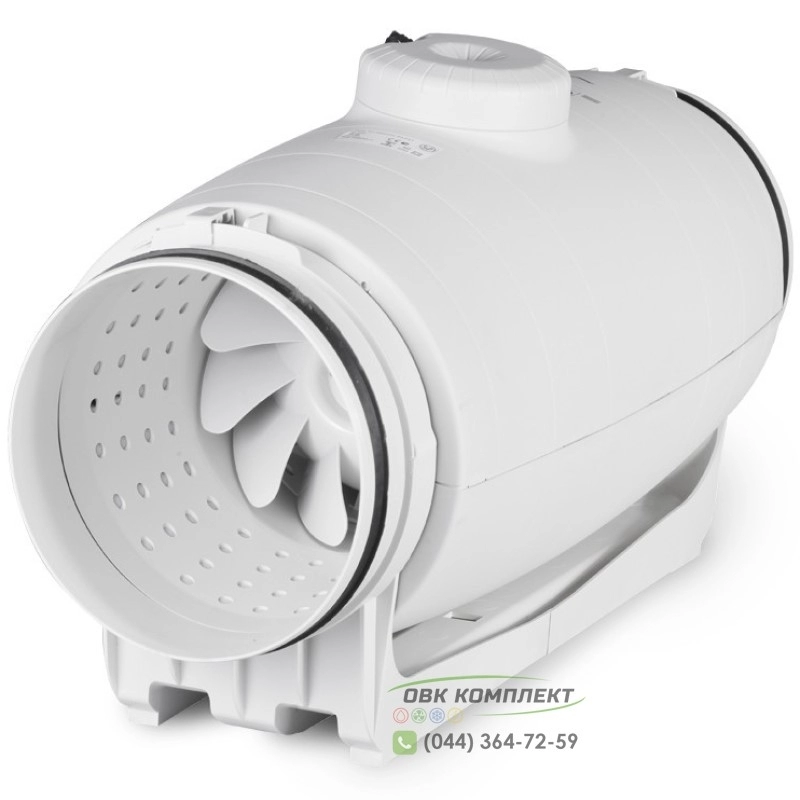

Вентилятор Soler&Palau TD-1000/200 SILENT ECOWATT применяется в системах приточно-вытяжной вентиляции и отличается тишиной благодаря шумоизолированному корпусу, которая эффективно уменьшает уровень шума на широком диапазоне частот. Этот вентилятор идеально подходит для помещений, где важно соблюдать низкий уровень шума, таких как больницы, музеи, библиотеки, рестораны, кафе и другие подобные места. Встроенная защита от перегрева и использование подшипников качения в двигателе гарантируют долгий срок службы устройства. Благодаря компактному корпусу и быстросъемным хомутам монтаж этого вентилятора становится легким и удобным. Кроме того, вентилятор оснащен вращающейся на 360° клеммной коробкой, что упрощает процесс его подключения к сети. Управление вентилятором происходит при помощи встроенного потенциометра.
Габаритные размеры вентилятора Soler&Palau TD-1000/200 SILENT ECOWATT:
Конструкция
Конструктивно вентилятор TD-1000/200 SILENT ECOWATT состоит из двух компонентов: монтажный кронштейн и прикрепленный к нему двойной корпус вентилятора. Звуковые волны от двигателя и крыльчатки проходят через внутренний перфорированный корпус, и под нужным углом направляются на слой шумопоглащающего материала, из-за которого гасятся практически на 100%. А применение резиновых уплотнителей на соединительных трубах вентилятора исключает передачу вибраций от вентилятора к воздуховодам. Корпус вентилятора имеет внешнюю герметичную вращающуюся на 360° клеммную коробку для подключения электропитания.
Двигатель
Модель оборудована однофазным высокоэффективным двигателем на подшипниках качения, которые гарантируют долгую и надёжную работу. Двигатель также имеет встроенную защиту от перегрева, которая обеспечивает бесперебойную работу вентилятора. Класс защиты двигателя - IP 44.

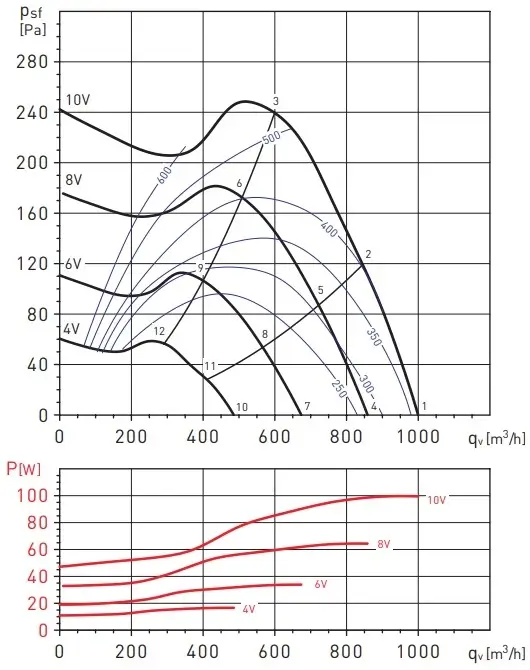

Аэродинамические характеристики вентилятора Soler&Palau TD-1000/200 SILENT ECOWATT:
- qsf - статическое давление в Па;
- qv - расход воздуха в м³/ч;
- P - потребляемая мощность в Вт;
- SFP - удельная мощность вентилятора в Вт/м³/с (синие кривые).
Последовательность монтажа вентилятора Soler&Palau TD-1000/200 SILENT ECOWATT:
Управление
Регулировка скоростей осуществляется с помощью встроенного потенциометра, расположенного в клеммной коробке. Диапазон настройки составляет от 10% до 100%. Также устройство имеет контакты для подключения внешнего управляющего сигнала 0 - 10В.
Схема подключения канального вентилятора Soler&Palau TD-1000/200 SILENT ECOWATT:
L — фаза; N — ноль; PT1 — регулятор потенциометра.
Технические характеристики вентилятора Soler&Palau TD-1000/200 SILENT ECOWATT:
| Модель | TD-350/100-125 SILENT ECOWATT | TD-500/150-160 SILENT ECOWATT | TD-1000/200 SILENT ECOWATT | ||||||||||
| Управляющий сигнал, В | 4 | 6 | 8 | 10 | 4 | 6 | 8 | 10 | 4 | 6 | 8 | 10 | |
| Размер патрубка, мм | 100/125 | 150/160 | 200 | ||||||||||
| Потреб. мощность, Вт | 7 | 10 | 15 | 19 | 10 | 18 | 32 | 39 | 18 | 29 | 18 | 29 | |
| Потреб. ток, А | 0.06 | 0.07 | 0.11 | 0.14 | 0.08 | 0.13 | 0.23 | 0.25 | 0.12 | 0.25 | 0.46 | 0.66 | |
| Макс. произв., м³/ч | 180 | 240 | 305 | 350 | 240 | 390 | 500 | 545 | 485 | 675 | 860 | 1000 | |
| Частота вращения, мин⁻¹ | 1170 | 1580 | 2000 | 2235 | 1320 | 1800 | 2510 | 2400 | 1220 | 1660 | 2120 | 2470 | |
| Уровень звук. давл. на расст. 3 м, дБ(А) | На входе | 30 | 28 | 34 | 36 | 30 | 36 | 41 | 44 | 30 | 37 | 42 | 46 |
| К окружению | 24 | 28 | 32 | 29 | 31 | 35 | 41 | 43 | 34 | 43 | 48 | 53 | |
| На выходе | 31 | 26 | 31 | 34 | 23 | 26 | 30 | 33 | 25 | 30 | 31 | 34 | |
| Диапазон рабочей температуры, °С | -20...+40 | -20...+40 | -20...+40 | ||||||||||
| Защита | IP 44 | IP 44 | IP 44 | ||||||||||
Вентиляторы Soler&Palau TD-1000/200 SILENT ECOWATT производятся в Испании на заводе Soler&Palau крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
Компания ОВК КОМПЛЕКТ - официальный дилер завода Soler&Palau на территории Украины. Мы реализуем продукцию не только конечному потребителю, а также монтажным и торговым организациям. У нас самые выгодные условия: оптовые цены, быстрая доставка и официальная гарантия! Также осуществляем экспорт вентиляторов Soler&Palau в Грузию, Молдову и другие страны Европы и СНГ. Предоставляем всю необходимую документацию для оформления таможенной декларации.
Всё вентиляционное оборудование Solaer&Palau поддерживается в достаточном количестве на складах компании в Киеве и Днепре. Если у Вас есть необходимость купить вентилятор Soler&Palau TD-1000/200 SILENT ECOWATT или любой другой - звоните нам по телефону ☎️+38 (044) 364-72-59, оформляйте заказ на нашем сайте https://ovk.ua или пишите на электронную почту info@ovk.ua. Если Вам понадобится консультация - наши специалисты с радостью помогут!
