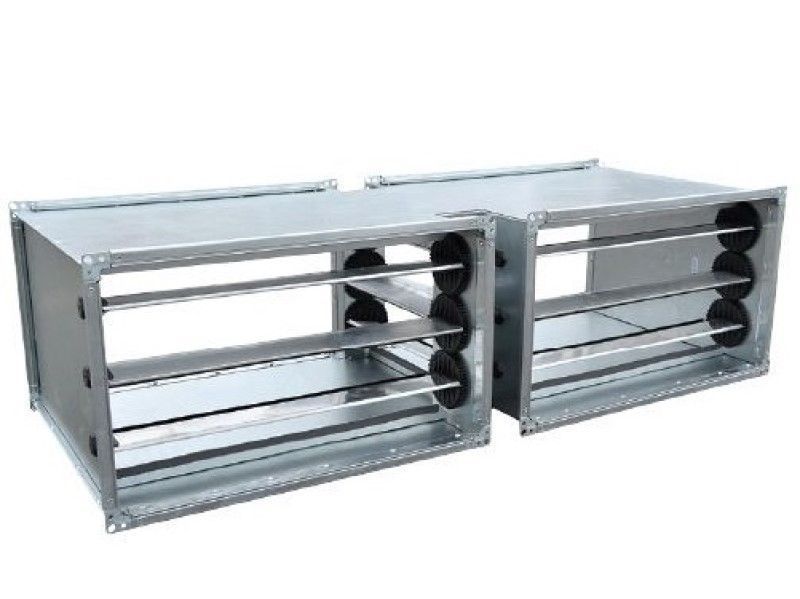

Характеристика модели – смесительная камера Aerostar SKS 50-30
Смесительная камера Aerostar серии SKS применяется с целью смешения приточного и рекуперационного воздуха в системах вентиляции и кондиционирования. Это позволяет не только получить высокие аэродинамические показатели, но также подмешать в циркуляционный воздух значительное количество тепла, что позволит получить дополнительный источник отопления. Данная модель крепится к воздуховодным каналам прямоугольного сечения, обеспечивая повышенный уровень продуктивности. Вы гарантированно получите сбалансированную и качественную работу на протяжении длительного времени.
Смесительная камера отвечает улучшенным показателям европейского качества. Для получения подробной информации о представленной модели, вам следует обратиться к менеджерам Интернет магазина «ОВК Комплект». Только наша профессиональная команда всегда готова оказать помощь в выборе качественного вентиляционного оборудования.
Принцип работы
По такому принципу осуществляется работа смесительной камеры. Основные функции представлены на рисунке ниже. Данная модель отвечает высоким показателям европейского качества и идет с гарантией от завода изготовителя.
Габаритные размеры
| Обозначение | Размеры, мм | S приточной- вытяжной заслонки | S рециркуляционной заслонки | |||||||
| А | B | C | D | G | L | M | N | |||
| SKS/40-20 | 400 | 200 | 425 | 225 | 950 | 390 | 250 | 188 | 0,08 | 0,038 |
| SKS/50-25 | 500 | 250 | 525 | 275 | 1150 | 440 | 300 | 238 | 0,125 | 0,059 |
| SKS/50-30 | 500 | 300 | 525 | 325 | 1150 | 490 | 350 | 288 | 0,15 | 0,086 |
| SKS/60-30 | 600 | 300 | 625 | 325 | 1350 | 490 | 350 | 288 | 0,18 | 0,086 |
| SKS/60-35 | 600 | 350 | 625 | 375 | 1350 | 540 | 400 | 336 | 0,21 | 0,118 |
| SKS/70-40 | 700 | 400 | 725 | 425 | 1550 | 590 | 450 | 388 | 0,28 | 0,155 |
| SKS/80-50 | 800 | 500 | 835 | 535 | 1770 | 690 | 570 | 488 | 0,4 | 0,244 |
| SKS/90-50 | 900 | 500 | 935 | 535 | 1970 | 690 | 570 | 488 | 0,45 | 0,244 |
| SKS/100-50 | 1000 | 500 | 1035 | 535 | 2170 | 690 | 570 | 488 | 0,5 | 0,244 |
Особенность конструкции
Камера изготовлена из двух параллельных заслонок, которые работают в противофазе. Имеется также одна поперечная заслонка, которая проводит подмес нагретого или свежего воздуха. Корпус модели изготовлен из оцинкованной стали повышенной прочности со специальным покрытием, что препятствует образованию коррозии и окисления, в значительной мере продлевая номинальный срок эксплуатации. Поворотные пластины заслонок изготовлены из алюминиевого профиля. Герметичность достигается за счет резинового уплотнителя, установленного на каждой поворотной пластине. Поворот пластин осуществляется с помощью зубчатой передачи. В комплект камеры смешивания входит три штока для сервоприводов.
Монтаж
Смесительную камеру устанавливают в вентиляционную систему, воздуховоды которой имеют прямоугольное сечение. Фиксация осуществляется только с патрубками определенного размера. Камера может нормально функционировать только в горизонтальном положении. Вся работа по установке довольно проста и не занимает много времени.
