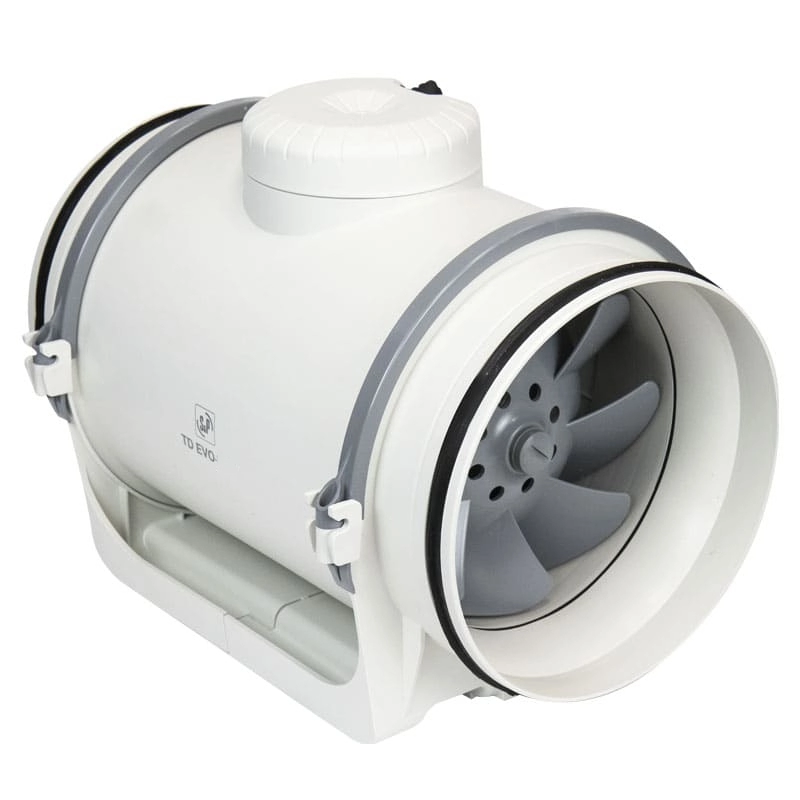

Вентилятор Soler&Palau TD EVO-250 T применяется в системах приточно-вытяжной вентиляции и отличается тишиной благодаря инновационной технологии "сайлент-блоков", которая эффективно уменьшает уровень шума на широком диапазоне частот. Этот вентилятор идеально подходит для помещений, где важно соблюдать низкий уровень шума, таких как больницы, музеи, библиотеки, рестораны, кафе и другие подобные места. Встроенная защита от перегрева с ручным перезапуском и использование подшипников качения в двигателе гарантируют долгий срок службы устройства. Благодаря разборной конструкции хомутов и заранее закреплённому кронштейну монтаж этого вентилятора становится легким и удобным. Кроме того, вентилятор оснащен клеммной коробкой, что упрощает процесс его подключения к сети. Также, данная модель оборудована таймером задержки отключения.
Габаритные размеры вентилятора Soler&Palau TD EVO-250 T:
Конструкция
Модель TD EVO-250 T имеет резиновые "сайлент-блоки" для крепления электродвигателя к корпусу вентилятора. Эти блоки эффективно амортизируют вибрации, что предотвращает их передачу на корпус вентилятора. Корпус вентилятора изготовлен из прочного высококачественного пластика.
Конструктивно вентилятор состоит из двух компонентов: монтажный кронштейн и прикрепленный к нему корпус вентилятора. А применение резиновых уплотнителей на соединительных трубах вентилятора исключает передачу вибраций от вентилятора к воздуховодам. Корпус вентилятора имеет внешнюю герметичную клеммную коробку для подключения электропитания. Крыльчатка имеет специальную конструкцию с диагональными лопатками, что позволяет улучшить производительность и уменьшить уровень шума.
Двигатель
Модель оборудована однофазным трёхскоростным высокоэффективным двигателем на подшипниках качения, которые гарантируют долгую и надёжную работу. Двигатель также имеет встроенную защиту от перегрева с ручным перезапуском, которая обеспечивает бесперебойную работу вентилятора. Класс защиты двигателя - IP 44, класс изоляции - F.
Аэродинамические характеристики вентилятора Soler&Palau TD EVO-250 T:
- qsf - статическое давление в Па;
- qv - расход воздуха в м³/ч;
- P - потребляемая мощность в Вт;
- SFP - удельная мощность вентилятора в Вт/м³/с (синие кривые);
- HS - высокая скорость;
- MS - средняя скорость;
- LS - низкая скорость.
Монтаж
Хомуты, имеющие коническую форму, обеспечивают улучшенную герметичность прилегания вентилятора и монтажного кронштейна. Благодаря разборной конструкции этих хомутов, их можно устанавливать с любой стороны кронштейна для удобства монтажа. Изменение направления потока воздуха осуществляется просто путем переворачивания центральной части вентилятора, без необходимости демонтажа воздуховодов и кронштейна. Положение клеммной коробки меняется в результате вращения вентилятора вокруг его оси.
Таймер
Вентилятор Soler&Palau TD EVO-250 T оснащён регулируемым таймером задержки отключения с временным интервалом от 1 до 30 минут. Вентилятор подключается через независимый выключатель. Принцип работы: вентилятор начинает работать при включении выключателя, и после его выключения продолжает функционировать в соответствии с установленным временем на таймере. По истечении заданного времени вентилятор автоматически выключается. У данной модели работа таймера возможна на 3-х скоростях.
Управление
Регулировка скоростей осуществляется с помощью переключения фазы между разъемами "LA" (высокая), "LB" (средняя), "LC" (низкая) скорость вращения вентилятора, или же при помощи регулятора скорости.
Схема подключения канального вентилятора Soler&Palau TD EVO-250 T:
L — фаза; N — ноль; LA — клемма максимальной скорости; LB — клемма средней скорости; LC — клемма минимальной скорости; C - независимый выключатель; LS - линия подключения таймера.
Технические характеристики вентилятора Soler&Palau TD EVO-250 T:
| Модель | TD EVO-200 T | TD EVO-250 T | TD EVO-315 T | |||||||
| Скорость | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
| Размер патрубка, мм | 200 | 250 | 315 | |||||||
| Потреб. мощность, Вт | 64 | 76 | 107 | 132 | 153 | 181 | 200 | 231 | 273 | |
| Потреб. ток, А | 0.30 | 0.30 | 0.50 | 0.50 | 0.60 | 0.80 | 0.80 | 0.90 | 1.10 | |
| Макс. произв., м³/ч | 710 | 790 | 900 | 1180 | 1310 | 1400 | 1620 | 1730 | 1840 | |
| Частота вращения, мин⁻¹ | 2280 | 2500 | 2700 | 2290 | 2520 | 2710 | 2290 | 2500 | 2640 | |
| Уровень звук. давл. на расст. 3 м, дБ(А) | На входе | 42 | 45 | 47 | 48 | 50 | 52 | 53 | 55 | 56 |
| К окружению | 28 | 31 | 33 | 33 | 35 | 37 | 36 | 38 | 40 | |
| На выходе | 43 | 45 | 47 | 48 | 51 | 53 | 51 | 53 | 55 | |
| Диапазон рабочей температуры, °С | -20...+60 | -20...+60 | -20...+60 | |||||||
| Защита | IP 44 | IP 44 | IP 44 | |||||||
Вентиляторы Soler&Palau TD EVO-250 T производятся в Испании на заводе Soler&Palau крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
