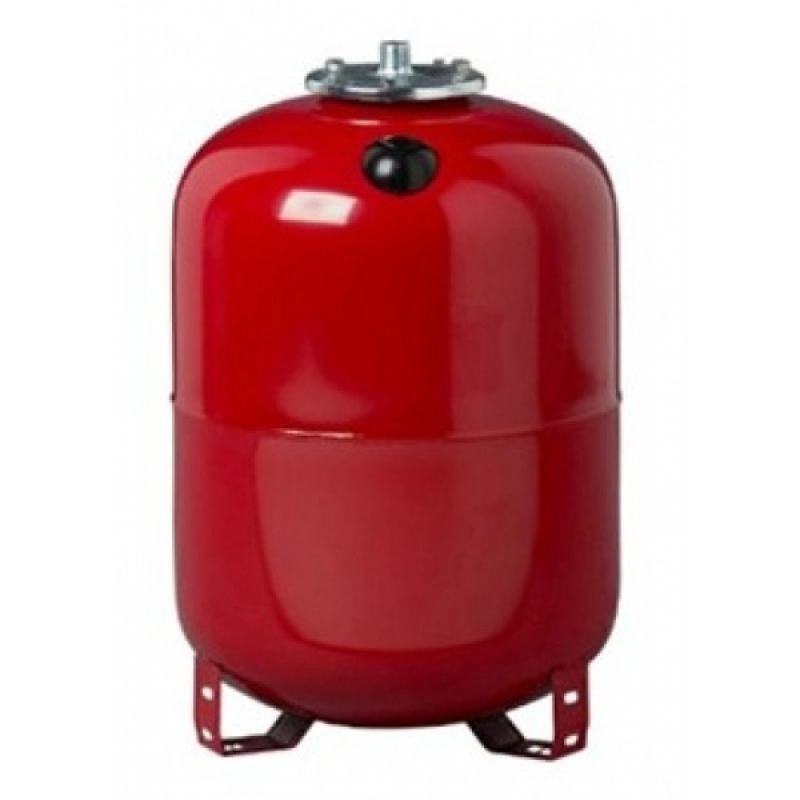

Гидроаккумуляторный бак Imera RV 1500 применяется для предотвращения повышение гидравлического давления в замкнутой водяной системе отопления. Данный мембранный бак защищает помпу/запорную арматуру или насос от периодического включения, которое приводит к образованию гидроудара, а также приводит к преждевременному изнашиванию не только системы водоснабжения, но и всего оборудования в целом. Также эта модель обеспечивает минимальный запас воды в системе, при отключении насоса от сети электропитания.
Гидроаккумуляторный бак Imera RV 1500 также служит для компенсации температурного расширения воды при нагреве, поддерживая при этом нужный уровень давления.
Номинальный рабочий температурный режим от -10ºС до +100ºС.
Габаритные размеры
Модель | H | Ø | L | Подсоединение |
RV 1500 | 2360 | 960 | - | 2`` |
Главные функции гидроаккумулятора Imera
- Поддержание постоянного уровня давления в водопроводной отопительной системе;
- Предотвращение возникновения гидроудара в системе;
- Защита от преждевременного изнашивания запорной арматуры и насоса;
- Запас воды под давлением в системе водоснабжения, при выключенном насосе.
Конструкция гидроаккумулятора
Корпус мембранного бака Imera RV 1500 изготовлен из стали, покрыт специальной защитной полимерной краской, для предотвращения образования коррозии. Внутри имеется резиновая мембрана, в которой расположена вода, не контактирующая с металлическими стенкам бака. Мембрана постоянно находится под воздействием воздуха между стенкам бака и мембраной, за счет этого и возникает определенный уровень давления. Для более точной регулировки уровня давления в баке, предусмотрен специальный ниппель.
Мембранный бак данной серии предназначен для вертикальной установки. Также важно отметить, что чем больше объем бака, тем реже следует включать насос, который имеет ограниченный срок эксплуатации.
Как правильно выбрать расширительный бак
Для того, чтобы правильно выбрать нужную модель расширительного бака, необходимо воспользоваться специальной формулой и рассчитать, какой именно объем подойдет именно Вам.
где:
- Vn — объем расширительного бака, необходимый для данной отопительной системы;
- Ve— объем, образующийся в процессе теплового расширения. Его можно рассчитать, умножив полный объем теплоносителя системы на объемный температурный коэффициент расширения жидкости: Ve = Vсист × n%. ОбъемVсист связан с мощностью котла. 1 кВт мощности приходится примерно на 15 л теплоносителя.
| t max, °C | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| n % | 0,75 | 1,18 | 1,68 | 2,25 | 2,89 | 3,58 | 4,34 |
- Vv — объем теплоносителя, образующийся в расширительном баке за счет гидростатического давления жидкости в системе, который представляет собой водяной затвор. Если номинальный объем бака 15 л, то 20% этого объема используются для водяного затвора. В баках большего объема на водяной затвор отводится минимум 0,5% от всего объема, но не менее 3-х литров;
- рo — статическое давление отопительной системы, 10 м водяного столба создают давление равное 1атм;
- рe— окончательное давление, образующееся в при работе предохранительного клапана. Для клапанов с давлением до 5 атм. ре = ркл пред – 0,5 атм, для клапанов с давлением больше 5 атм.— ре =0,9×ркл. пред.
Чтобы купитьрасширительный бак Imera RV 1500, необходимо позвонить в Интернет магазин "ОВК Комплект". Здесь Вы получите необходимую детальную информацию и помощь в выборе наиболее подходящей модели расширительного бака. Мы предлагаем только выгодные цены и оперативную доставку в Киеве и Украине.
