Применение АИРЕ80С4 (Полесьеэлектромаш)
Двигатель АИРЕ 80C4 – это модель асинхронного исполнения, оснащённый короткозамкнутым ротором. Статор двигателя укомплектован двумя обмотками (основная и вспомогательная\пусковая). Этот двигатель применяется в области промышленного производства, а также в бытовых сферах. Чтобы производить сдвиг напряжения от подающей цепи питания, обмотки двигателя имеют конденсатор.
Данное устройство работает с заводскими машинами, насосами и компрессорами в сфере сельскохозяйственных и строительных предприятий.
АИРЕ 80C4 питается от напряжения 220 В, переменного тока в 50 ГЦ.
В комплектацию механизма входят высококачественные подшипники, а монтажные функции исполнены по ГОСТу 13267.
Габаритные размеры мотора АИРЕ 80 С4 (АИРЕ80С4):
Модель |
Габаритные размеры |
Установочные и присоединительные размеры |
||||||||||||||||||||
l30 |
h31 |
d30 |
d24 |
b10 |
b11 |
l10 |
l11 |
l31 |
d1 |
l1 |
b1 |
h5 |
h1 |
h |
d10 |
d20 |
d25 |
l39 |
l20 |
d22 |
n |
|
АИРЕ 80 C4 |
L |
HD |
AC |
P |
A |
AB |
B |
BB |
C |
D |
E |
F |
GA |
GD |
H |
K |
M |
N |
R |
T |
S |
n |
320 |
230 |
176 |
200 |
125 |
160 |
100 |
140 |
50 |
22 |
50 |
6 |
24,5 |
6 |
80 |
10 |
165 |
130 |
0 |
3,5 |
12 |
4 |

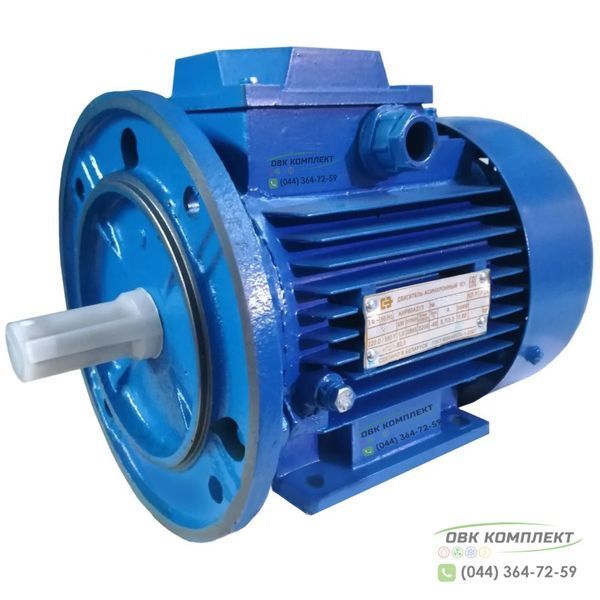

Асинхронный двигатель АИРЕ80 C4
Электродвигатель АИРЕ 80C4 – высокооборотный асинхронный механизм в двухфазной обмотке с короткозамкнутым ротор оснащённым конденсатором на статоре. Это позволяет улучшить работу всего механизма и сделать её более продуктивной.
Лучше всего устанавливать двигатель АИРЕ 80C4 в местах, где влияние температурных колебаний не значительно, т.к. это может подействовать на конденсатор. В этом случае будет не лишним постоянный контроль за количеством ёмкости.
АИРЕ 80C4 имеет стандартную синхронную частоту вращения в 1500 об/мин.
Варианты монтажа двигателя АИРЕ:
- IM1081 на лапах
- IM2081 комбинированный (+5% к базовой стоимости IM1081 на лапах)
- IM3081 фланцевый (+5% к базовой стоимости IM1081 на лапах)
- Цену на монтажное исполнение IM1082, IM2082, IM3082, IM2181, IM2182, IM3681, IM3682 - уточняйте у менеджеров компании «ОВК Комплект»,
Корпус и устройство электродвигателя АИРЕ 80 С4
Электродвигатель изготовлен в соответствии с лучшими стандартами качества. Он прослужит на протяжении длительного времени, не требуя постоянного ремонта и обслуживания.
Модель двигателя укомплектована в высокопрочный корпус из силуминового сплава. Поверхность полакированный, с качественной медной обмоткой.
Для более детальной информации свяжитесь с менеджерами компании «ОВК Комплект»,, которые проведут профессиональную консультацию и подберут необходимую модель, исходя из ваших пожеланий и особых целей.
Схема подключения АИРЕ 80 С4
ВНИМАНИЕ! Перед подключением позаботьтесь о безопасности и обесточьте провода! Помните, конденсатор накапливает электроэнергию!
Примечание: Обязательно необходимо установить перемычки согласно схеме. Перемычки идут в комплекте и находятся в клеммной коробке.
Основные условные обозначения электродвигатель асинхронный АИРЕ
А – асинхронный двигатель
И – разработка по лицензии Интерэлектро (организация СЭВ, разработавшая серию двигателей и действующая в рамках международного сообщества)
Р – привязка к мощности согласованных размеров согласно стандарту
Е – двигатель однофазного исполнения с обмотками двухфазного исполнения, укомплектованный рабочим конденсатором.
Двигатель АИРЕ подаёт низкий уровень мощности пускового момента. У него слабая устойчивость к перегрузкам и низкий уровень КПД, в сравнении с моделями трёхфазного исполнения (пример - электродвигатель АИР).
