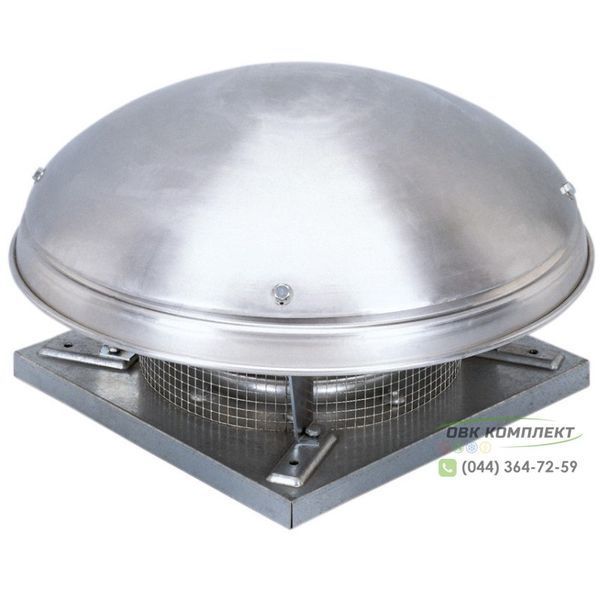

Крышный вентилятор Soler&Palau CTHT/6-630 специально разработан для систем дымоудаления с температурой до +120°С. Управление осуществляется при помощи частотного преобразователя. Имеет качественную конструкцию, а также оборудован защитной решёткой для защиты от попадания сторонних предметов. Рабочая температура от -20°С до + 40°С (низкотемпературное исполнение по запросу).

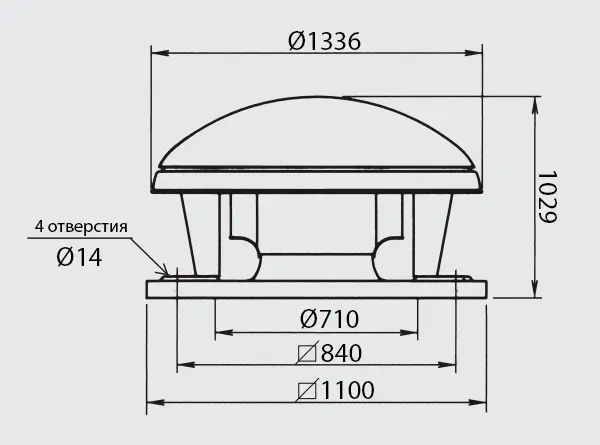

Габаритные размеры вентилятора Soler&Palau CTHT/6-630
Двигатель
Данный вентилятор комплектуется 6-полюсным трёхфазным двигателем, который не требует обслуживания. Двигатель класса изоляции F, имеет степень защиты - IP 55. Кроме того, устройство оборудовано шариковыми подшипниками качения, которые гарантируют длительный срок службы. Электродвигатель имеет встроенные термоконтакты, с выводами для подключения к внешнему устройству защиты (поставляется отдельно).

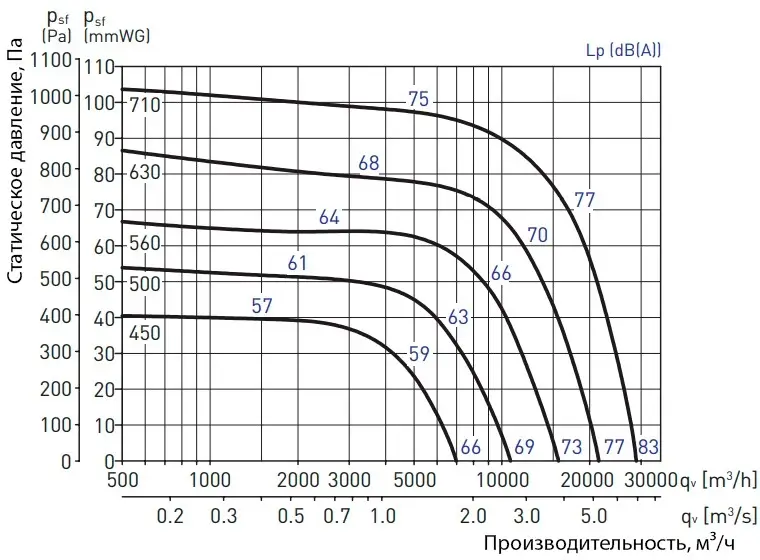

Аэродинамические характеристики вентилятора Soler&Palau CTHT/6-630:
Конструкция
Основание Soler&Palau CTHT/6-630 изготовлено из оцинкованной стали, крышка - из алюминия. Имеет рабочее колесо с назад загнутыми лопатками, которые менее подвержены отложению пыли. Вентилятор оборудован защитной решёткой для предотвращения попадания в вентилятор посторонних предметов.
Монтаж крышного вентилятора Soler&Palau CTHT/6-630:
Технические характеристики Soler&Palau CTHT/6-630:
| Модель | Частота оборотов | Производительность | Потребляемая мощность | Ток | Шум | Вес | |
| на входе | на выходе | ||||||
| CTHT/6-250 | 950 об/мин | 2000 м³/ч | 100 Вт | 0.41 А | 45 Дб | 52 Дб | 28.0 кг |
| CTHT/6-315 | 900 об/мин | 3200 м³/ч | 180 Вт | 0.50 А | 49 Дб | 55 Дб | 32.0 кг |
| CTHT/6-400 | 925 об/мин | 4500 м³/ч | 350 Вт | 1.00 А | 56 Дб | 62 Дб | 42.5 кг |
| CTHT/6-450 | 940 об/мин | 6900 м³/ч | 850 Вт | 3.50 А | 59 Дб | 66 Дб | 67.0 кг |
| CTHT/6-500 | 965 об/мин | 10500 м³/ч | 1400 Вт | 4.30 А | 63 Дб | 69 Дб | 104.0 кг |
| CTHT/6-560 | 950 об/мин | 16000 м³/ч | 2400 Вт | 5.30 А | 66 Дб | 73 Дб | 118.0 кг |
| CTHT/6-630 | 950 об/мин | 21000 м³/ч | 3900 Вт | 8.30 А | 70 Дб | 76 Дб | 156.0 кг |
| CTHT/6-710 | 980 об/мин | 28900 м³/ч | 6800 Вт | 13.80 А | 77 Дб | 83 Дб | 217.0 кг |
Подключение к сети
Если на табличке вентилятора указано "230/600V-50Hz", то необходимо подключить данный вентилятор к сети электропитания с параметрами 3 фазы / 400 В / 50 Гц с использованием либо схемы "звезда", либо к сети электропитания с параметрами 3 фазы / 230 В / 50 Гц с использованием схемы "треугольник". Следует отметить, что такие электродвигатели обычно не обладают функцией двухскоростной регулировки и не могут менять скорость работы путем переключения между схемами "звезда" и "треугольник".
Если на маркировке вентилятора указано "400V-50Hz", это свидетельствует о необходимости подключения данного вентилятора к сети электропитания с параметрами 3 фазы / 400 В / 50 Гц с использованием схемы "треугольник". В некоторых случаях, при наличии соответствующей информации на вентиляторе или в инструкции, такие электродвигатели могут предоставлять возможность регулирования скорости путем переключения между схемами "треугольник" и "звезда".
Вентиляторы Soler&Palau CTHT/6-630 производятся в Испании на заводе Soler&Palau крупнейшим производителем и экспортером вентиляционного оборудования. Качество вентиляторов соответствует европейским и международным стандартам и требованиям по энергоэффективности, надежности и безопасности, что подтверждается соответствующими сертификатами.
