Общая характеристика

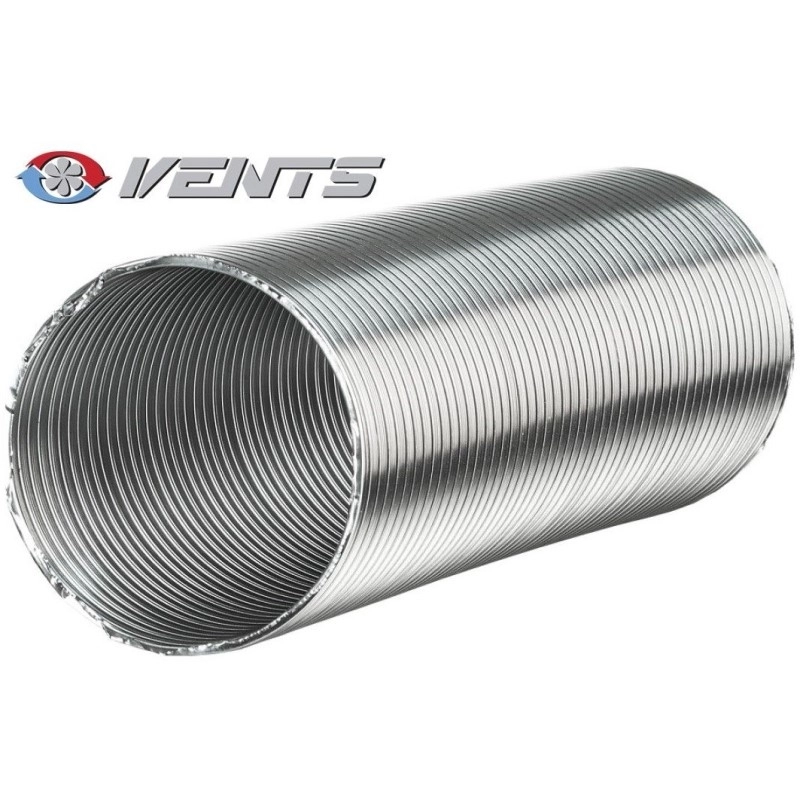

Воздуховоды ВЕНТС Алювент С 110/1 – применяются в вентиляционных системах различной направленности. Их гибкая, спирале-навивная конструкция из алюминиевой ленты в несколько раз увеличивает аэродинамические показатели и прочность воздуховодной системы.
Особенность конструкции
- Производятся из прочно и негорючей алюминиевой ленты, которая не восприимчива к коррозийным образованиям;
- Большой процент плотности шва и высокие показатели по герметичности стало возможным получить благодаря сверхплотному тройному замку;
- Процент динамических потерь значительно снижен;
- Простота в установке, небольшой вес, хорошая эластичность;
- Полное соответствие норме СНИП 04.05-91 (1998 г.), герметичность – класс «П» (плотные).
Применение – воздуховоды серии ВЕНТС Алювент С 110/1
Возможно применять для кондиционирования, отопления и вентиляции в промышленных или бытовых сферах, где номинальное давление не превышает 10 000 Па. Также возможна установка данного воздуховода в системах приточной и вытяжной вентиляции.
Диаграмма при потере давления на 1 м растянутого воздуховода
Примеры расчётов
- Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
- Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м3/ч (в данном случае 500 м3/ч).
- Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
- Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 0С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
Интернет-магазин «ОВК КОМПЛЕКТ» предлагает купить гибкий воздуховод ВЕНТС Алювент С 110/1 в Киеве, а также познакомится с широчайшим спектром нашей продукции, которую мы продаём по самым низким ценам. Гибкая система скидок также удивит всех наших клиентов, а профессиональная помощь в выборе, установке и доставке в самые кратчайшие сроки не оставит вас равнодушными к нашей работе.
