Як підключити ВЕНТС ТТ ПРО та ВЕНТС ТТ? Способи підключення вентилятора серії ВЕНТС ТТ

У наших покупців часто виникає питання, як підключити канальний вентилятор ВЕНТС ТТ ПРО та ВЕНТС ТТ? Вентилятори ВЕНТС ТТ ПРО / ВЕНТС ТТ мають двошвидкісний

. У цій статті я наочно покажу та розповім, як змонтувати вентилятор у систему повітроводів, тонкощі монтажу вентилятора та невеликі хитрощі. Покажу три способи підключення ВЕНТС ТТ ПРО до мережі електроживлення.

Ви також можете подивитися відео, зняте для цієї статті, де детально викладено підключення вентилятора з прикладом його роботи при різних способах підключення.

Монтаж вентилятора ВЕНТС ТТ ПРО / ВЕНТС ТТ

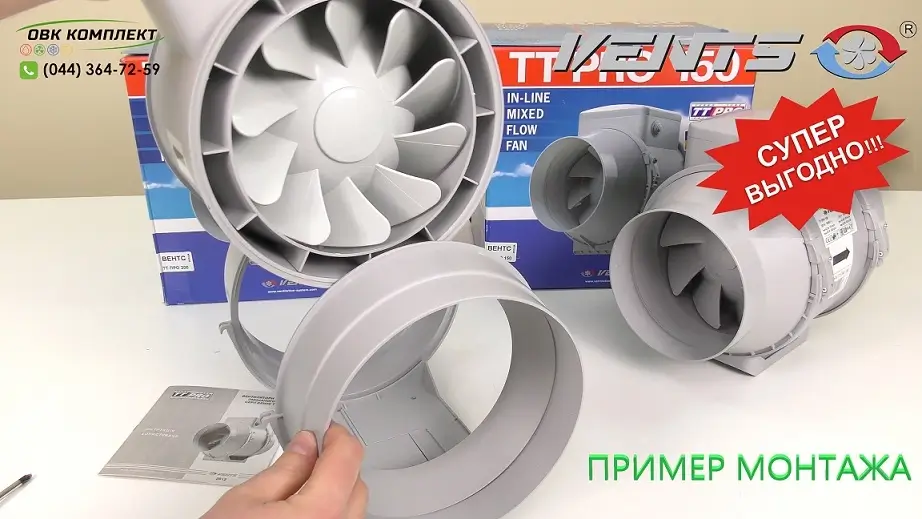

Вентилятори серії ВЕНТС ТТ ПРО / ВЕНТС ТТ відмінно спроектовані і добре продумані вентилятори, вони досить просто монтуються в повітропроводи круглого перерізу. Достатньо викрутити два саморізи на спеціальних хомутах із засувками та вийняти блок вентилятора з електродвигуном та клемою коробкою (Мал.1).

Мал.1

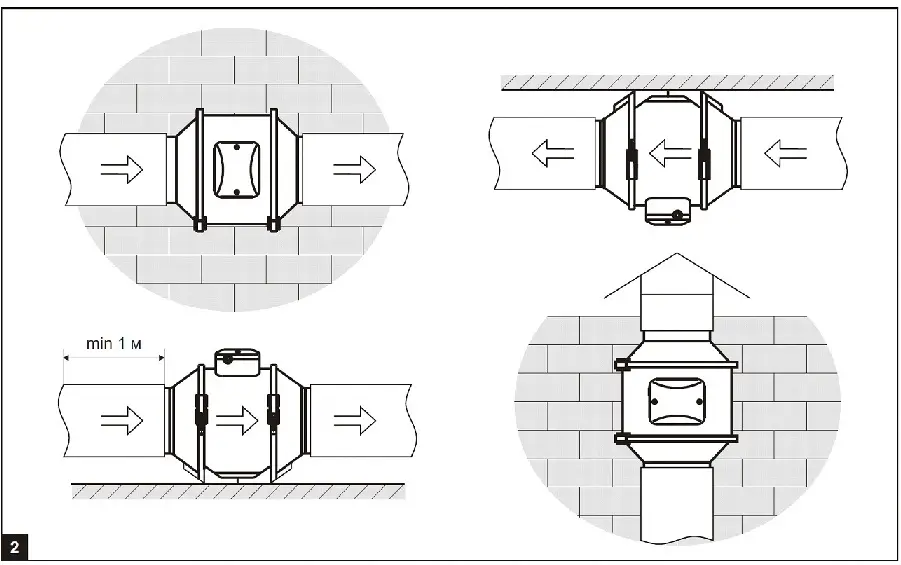

Канальні вентилятори можна встановлювати горизонтально або вертикально - на стіні, на стелі або підлозі (Мал.2). Як окремо, і у складі наборів з паралельним чи послідовним з'єднанням (Рис.3). При горизонтальній установці вентилятора потрібно забезпечити з боку патрубка всмоктування - повітропровід довжиною не менше 1 метра, при вертикальній - козирок, що запобігає попаданню вологи у вентилятор (Мал.2).

Рис.2

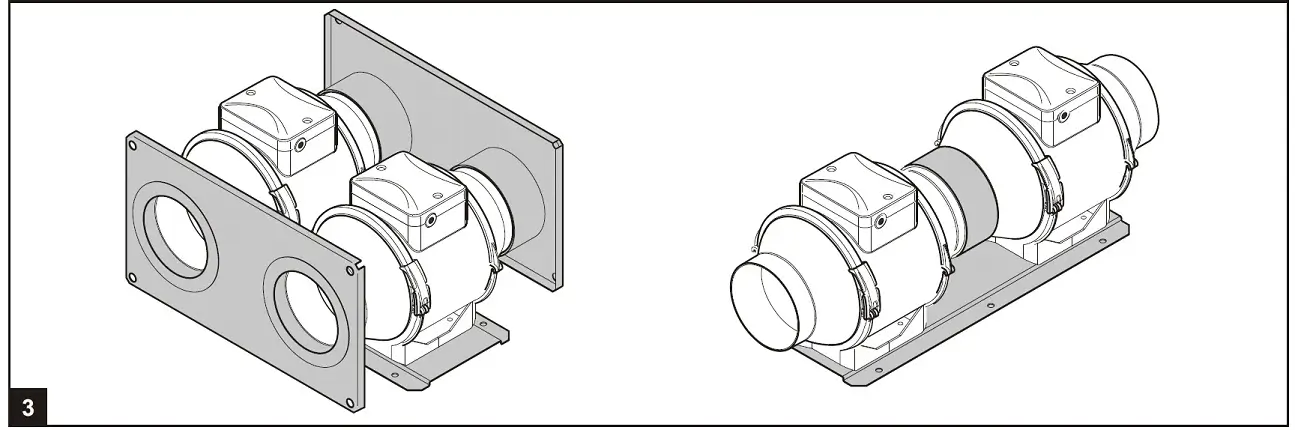

Рис.3

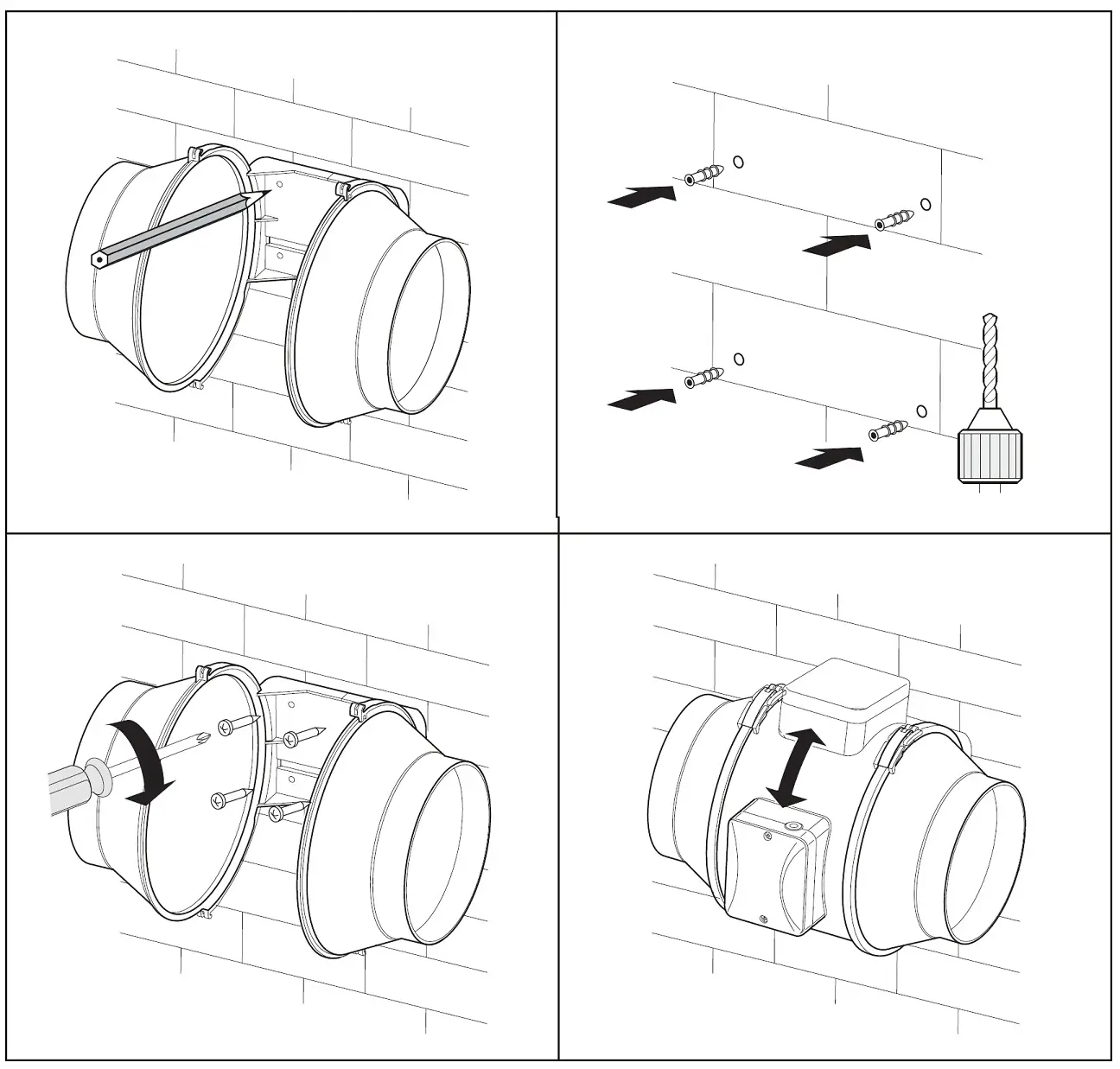

Як змонтувати вентилятор до стіни або стелі дивіться на (Мал.4), при цьому немає різниці де і в якому положенні буде клемна коробка.

Мал.4

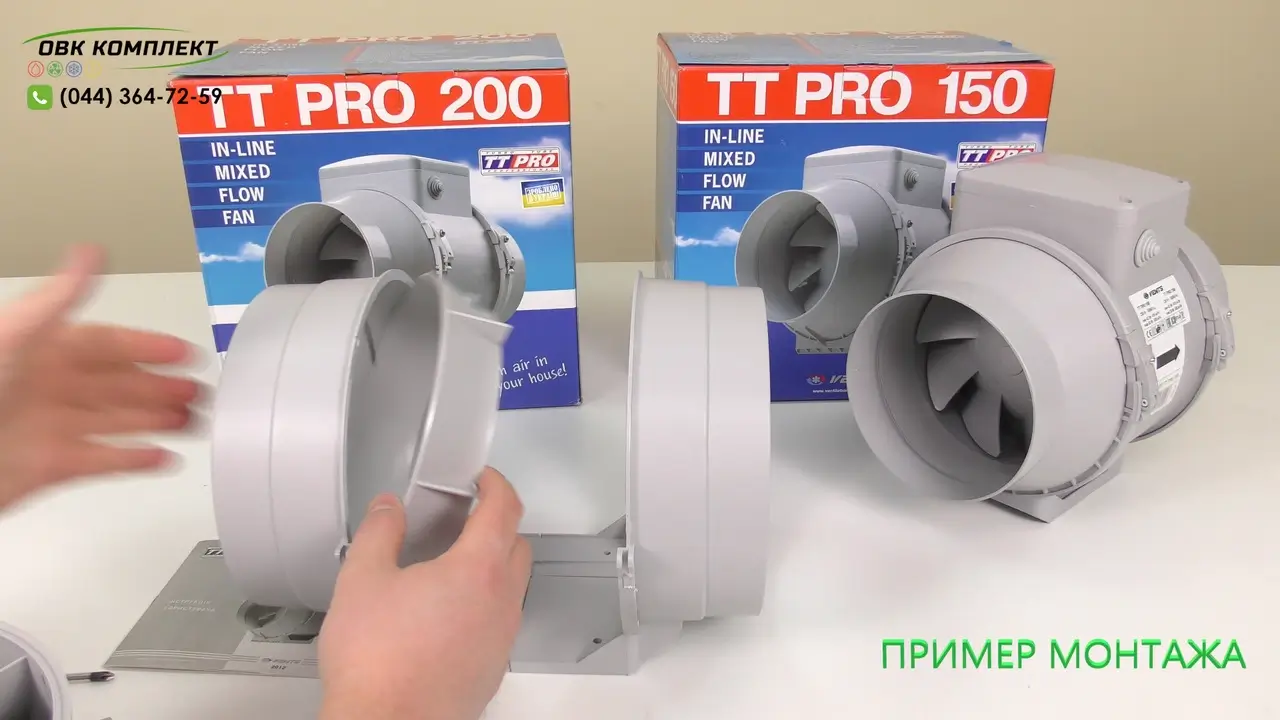

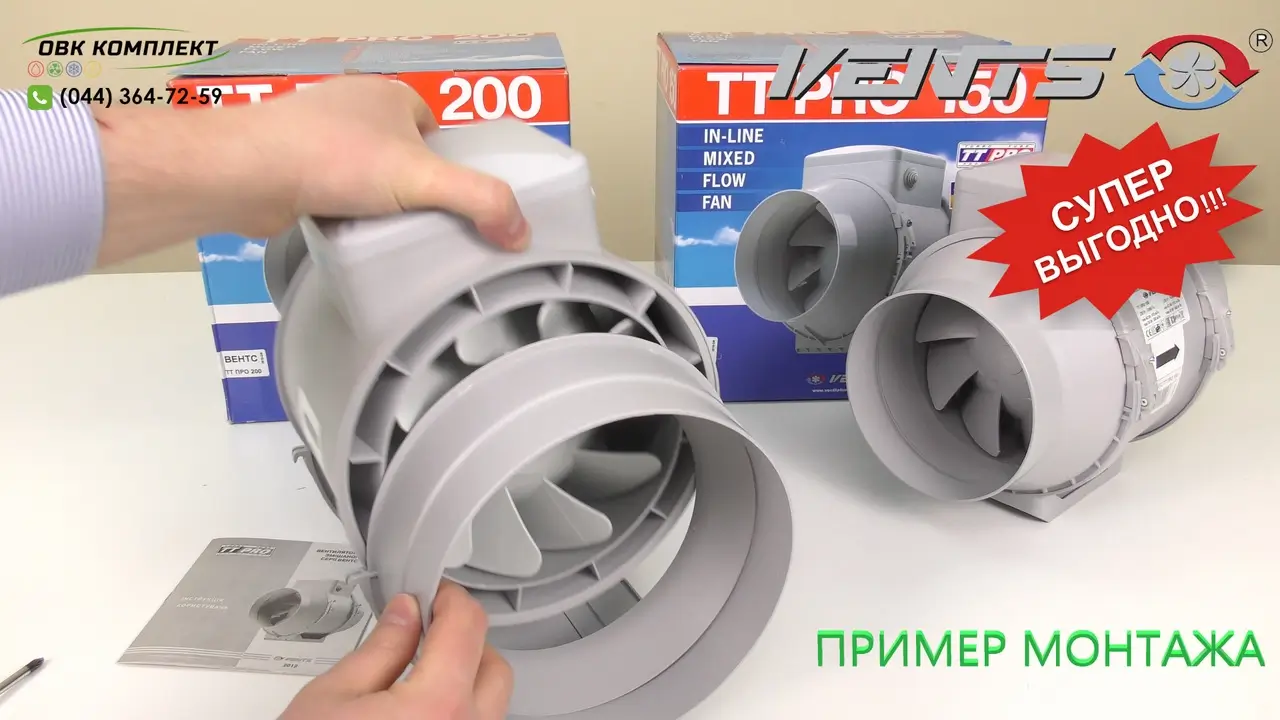

А хитрість монтажу полягає в тому, що можна легко вийняти центральний блок двигуна з вентилятором і поміняти напрям повітряного потоку. Наприклад, помінявши роботу вентилятора з припливу на витяжку - розгорнувши центральний блок у зворотному напрямку, дивитись (рис.5). Не забувши, попередньо, поміняти місцями пластиковий перехідник, дивитися (Рис.6) - він завжди має бути з того боку, де й крильчатка вентилятора.

Мал.5

Рис.6

Способи підключення канальних вентиляторів серії ВЕНТС ТТ ПРО / ВЕНТС ТТ до мережі електроживлення

ПЕРЕД ПРОВЕДЕННЯМ БУДЬ-ЯКИХ МОНТАЖНИХ АБО РОБОТ З ПІДКЛЮЧЕННЯ ЗНЕСТОЧИТИ ПРОВОДИ, ЩО ЙДЕ ВЕНТИЛЯТОРУ!!!

Є три основні способи підключення вентилятора:

< span style="color: #0000ff;">1 Метод. Пряме підключення вентилятора до електромережі

< span style="color: #0000ff;">ПОПЕРЕДЖЕННЯ! НЕ МОЖНА ОДНОЧАСНО ПІДКЛЮЧАТИ ФАЗУ І НУЛЬ ДО РОЗ'ЄМ «L1» І «L2», В ЦЬОМУ РАЗІ ВЕНТИЛЯТОР ЗГОРИТЬ І НЕ ПІДЛЕЖИТЬ ОБМІНУ!

Цей метод передбачає підключення вентилятора через провід на пряму до клемної коробки вентилятора.

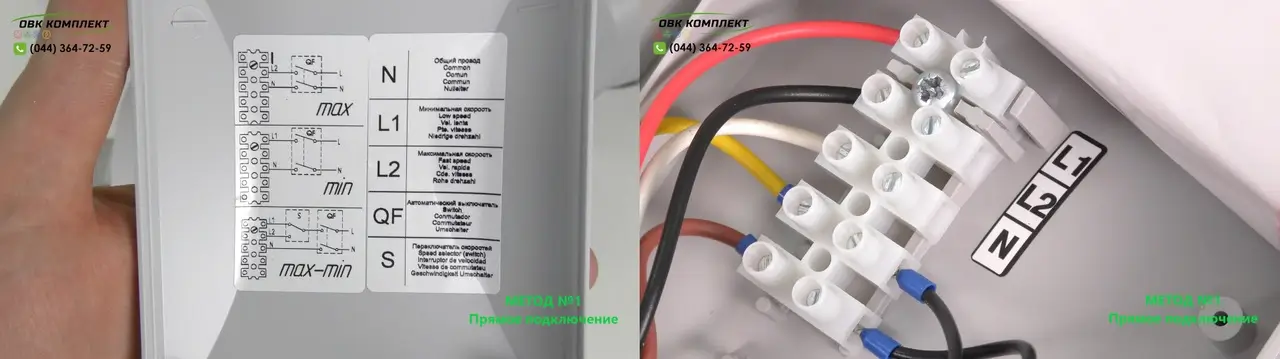

Для підключення вентилятора рекомендуємо використовувати провід ПВС 2х1 - це круглий ізольований провід з двома ізольованими один від одного гнучкими мідними жилами з перетином проводу 1мм2. На кришці клемної коробки, дивіться (Рис.7) та в інструкції, яка йде з вентилятором, є схема підключення вентилятора.

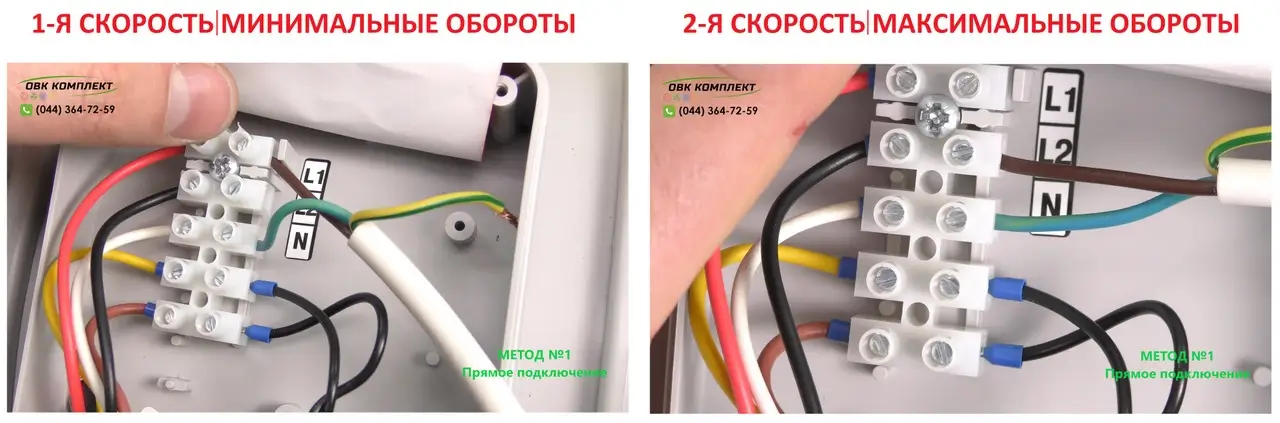

Розкажу Вам простими словами. Якщо підключити фазу, зазвичай це коричневий провіддо роз'єму «L1» на вентиляторі, а «нуль» синій провіддо роз'єму «N », це буде його перша швидкість (середній повітряний потік). Якщо підключити фазу коричневий провіддо роз'єму «L2» на вентилятор, а «нуль» синій провід до роз'єму «N», це буде його MAX швидкість дивитися (Рис.8).

Якщо Ви переплутаєте дроти, фазу та нуль, нічого страшного не буде!

Мал.7

Мал.8

2 Метод. Підключення вентилятора через тиристорний регулятор швидкості ВЕНТС РС-1-300

При даному підключенні вентилятора є дві істотні переваги, перше - він виступає як вимикач вентилятора, друге - ним можна плавно, не ступінчасто, відрегулювати обороти вентилятора, зменшуючи або збільшуючи максимальну витрату повітря в м3/годину, при цьому зменшується або збільшується споживання електроживлення вентилятора, що може суттєво заощадити гроші на електроживленні. Є і не приємний мінус у вигляді того, що, зменшуючи швидкість обертання електродвигуна, з'являється неприємний електричний шум вентилятора, це трохи грає на нервах.

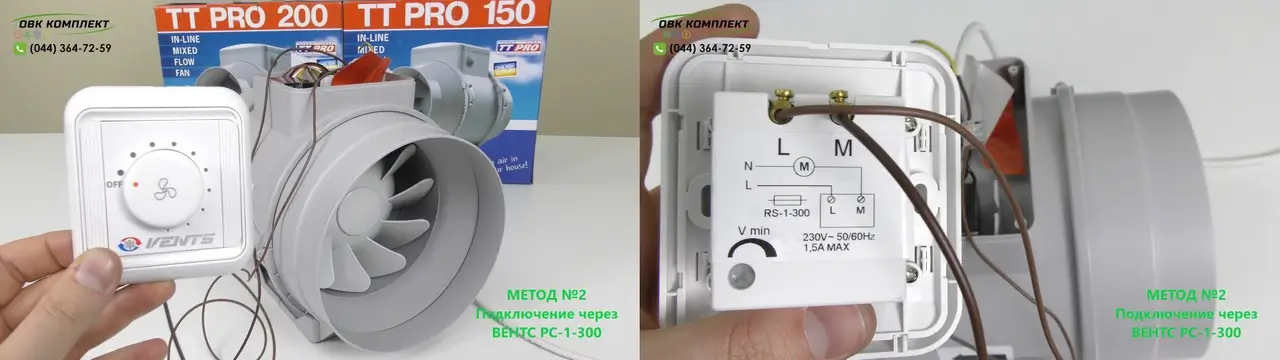

Підключення через регулятор швидкості ВЕНТС РС-1-300 дуже просте, «Нуль» (синій провід)подається на роз'єм вентилятора «N» а провід < span style="color: #993300;">«Фази» (коричневий провід)спочатку підключається до роз'єму «L» на регуляторі швидкості, а потім виходить провід від роз'єму «M» на регуляторі швидкості до роз'єму «L2» на вентиляторі дивитися (Мал. 9).

< strong>Ще простіше кажучи в розрив проводу Фази врізається регулятор!

Рис .9

< span style="color: #000080;">3 Метод. Підключення вентилятора через двошвидкісний перемикач швидкості ВЕНТС П2-1-300

< span style="color: #000080;">Цей метод підключення вентилятора вважають найправильнішимstrong>. Якщо говорити простими словами - він просто включає та вимикає вентилятор і перемикає живлення Фази між роз'ємами «L1» та «L2» на вентиляторі.

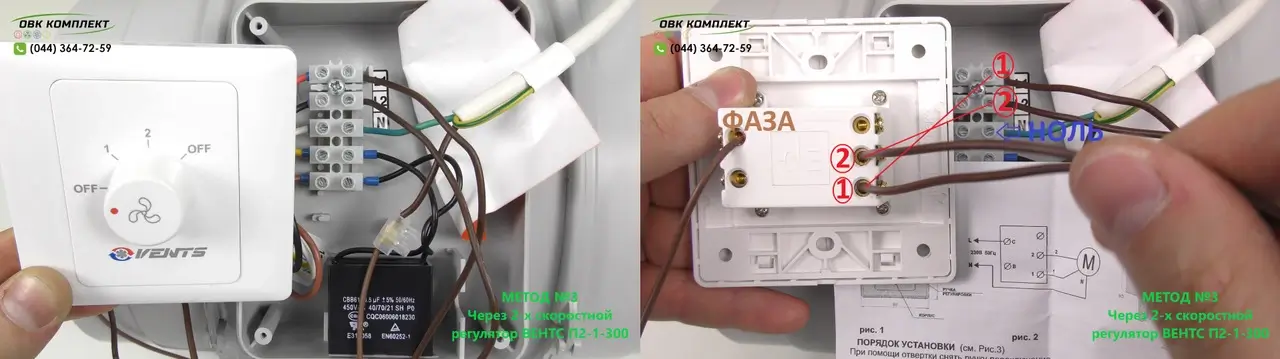

< На Рис.10 показано як вентилятор підключається через перемикач швидкості ВЕНТС П2-1-300. Знизу фото буде опис способу підключення.

< span style="color: #000080;">Мал.10

Разом з перемикачем швидкості ВЕНТС П2-1-300 йде інструкція, там є схема підключення, дивитися праворуч на Мал. 10. На самому регуляторі роз'єми не підписані, тому я підключав наочно, притуливши перемикач до схеми підключення. Провід Фазия подав на лівий верхній роз'єм, два вихідні дроти я підключив як за схемою, наочно видно на Рис.10, 1-1 та 2-2. Пза такому підключенні, коли включаєте на регуляторі «1» одиничку - вентилятор працює на середніх своїх оборотах, коли перемикаєте на «2» двієчку - вентилятор працює на повну свою потужність. Дуже добре, що можна вимикати вентилятор як із середніх, так і з максимальних обертів.
