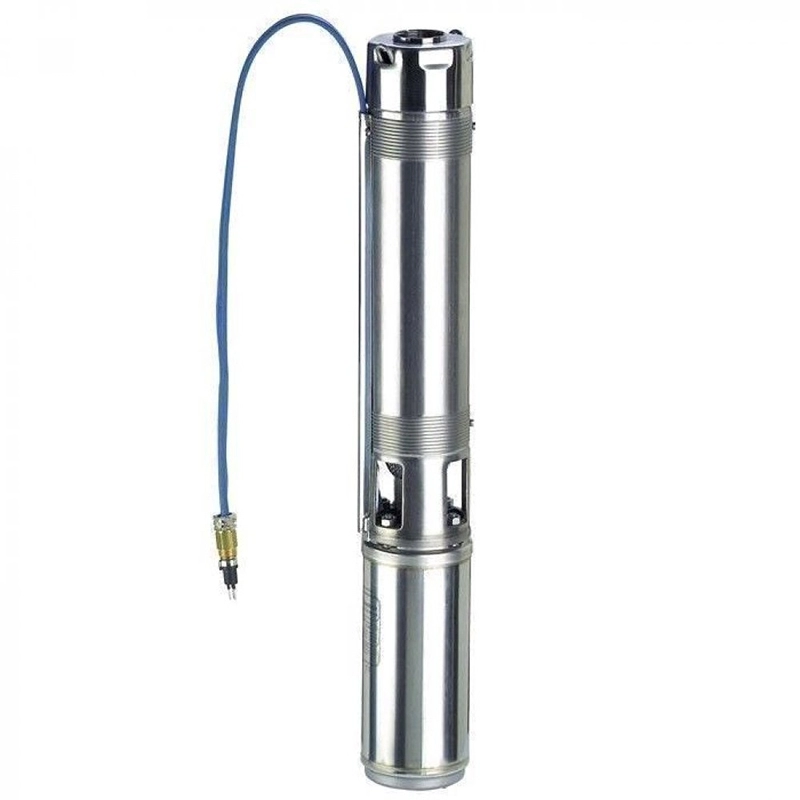

Насос свердловини Wilo TWU 4-0407-EM-C

Основна інформація - свердловинний насос Wilo TWU 4-0407-EM-C

Занурювальний насос Wilo TWU 4-0407-EM-C – якісна модель з підвищеним рівнем продуктивності, яка використовується для подачі чистої води з приватних свердловин, колодязів , цистерн або інших накопичувальних резервуарів. Насос даної серії також можна використовувати в системах водопостачання для поливу і зрошення. Також насос підійде для створення необхідного рівня тиску в системі або зниження рівня води. .

Модель використовується для перекачування тільки чистої води, без вмісту абразивних або довговолокнистих частинок і домішок. Насос призначений для повного занурення, при максимальній глибині занурення

Номінальна робоча температура свердловинного насоса Wilo TWU 4-0407-EM-C від +3°C до +30° C.

Клас захисту насоса – IP68.

Установка насоса можлива як у горизонтальному, так і вертикальному положенні. Модель відповідає високим показникам європейської якості та йде з гарантією від заводу виробника.

Габаритні розміри

Шкала продуктивності

Конструкція насоса

Гідравлічна частина насоса виготовлена ​​з нержавіючої сталі. Радіальне або напіваксіальне робоче колесо у секційному виконанні виготовлене з норила. Зворотній клапан, а також всі деталі, які контактують з середовищем, що перекачується, виготовлені зі стійкого до корозії матеріалу.

Насос працює за допомогою стійкого до корозії електродвигуна прямого пуску. Герметично залитий двигун, просочений смолою, з обмоткою з ізолюючим лакуванням. Також в комплект входять підшипники, що самозмазуються, наповнені водно-гліколевою сумішшю.

Охолодження електродвигуна відбувається за рахунок рідини, що перекачується. Робота двигуна повинна відбуватися лише у зануреному стані. Слід точно дотримуватись граничних значень макс. температури рідини, що перекачується. Вертикальний монтаж можна виконати з кожухом, що охолоджує, або без нього, залежно від умов експлуатації. Горизонтальний монтаж виконується з кожухом, що охолоджує.

Характеристика конструкції та функціонування

На малюнку представлений процес горизонтального монтажу насоса з метою отримання найкращих робочих показників:

1. Агрегат;

2. Підйомний трубопровід;

3. Комутаційний апарат;

4. Запірна арматура;

5. Головка колодязя;

6. Мінімальний рівень води;

7. Датчики рівня;

8. Хомут для труб;

9. Монтажний хомут;

10. Кабельний хомут;

11. Лінія електроживлення;

12. Фланець;

13. Захист від сухого ходу.

Головні переваги

• Деталі, які контактують з рідиною, що перекачується, виготовлені зі стійких до корозії матеріалів;
• Насос комплектується вбудованим зворотним клапаном;
• Модель досить зносостійка завдяки робочим колесам, що випливають;
• Зручний для технічного обслуговування електродвигун.

Обладнання насоса

• багатоступінчастий занурювальний насос з радіальними або напіваксіальними робочими колесами;
• Герметизовані електродвигуни;
• Вбудований зворотний клапан;
• Муфта відповідно до NEMA;
• Однофазний або трифазний електродвигун;
• Термічне реле електродвигуна для однофазного електродвигуна.

Приклад монтажу насоса

Комплект попередньо змонтований на заводі виготовлювач складається з таких вузлів:

• Мембранний бак на 18 л;
• Манометр;
• Запірний вентиль.

1. Агрегат;

2. З'єднувальний кабель двигуна;

3. Кріпильний канат;

4. Різьбовий патрубок 1 1/4;

5. Різьбовий патрубок 1";

6. Fluidcontrol;

7. Підключення до мережі;

8. Комплект манометричної схеми;

9. Трійник;

10. Заповнювальний клапан для мембранної мембранної судини;

11. Патрубок на манометрі.

Купити насос для свердловин Wilo TWU 4-0407-EM-C Ви можете у нашому Інтернет магазин "ОВК Комплект". Професійні менеджери завжди готові провести безкоштовну та інформативну консультацію, а також надати допомогу щодо вибору необхідної моделі насоса. Ми пропонуємо лише вигідні умови співпраці та доступні ціни. А також гарантує швидку доставку у Києві та Україні!
