Загальна інформація - свердловинний насос Wilo TWI 4.01-42-DM-CI

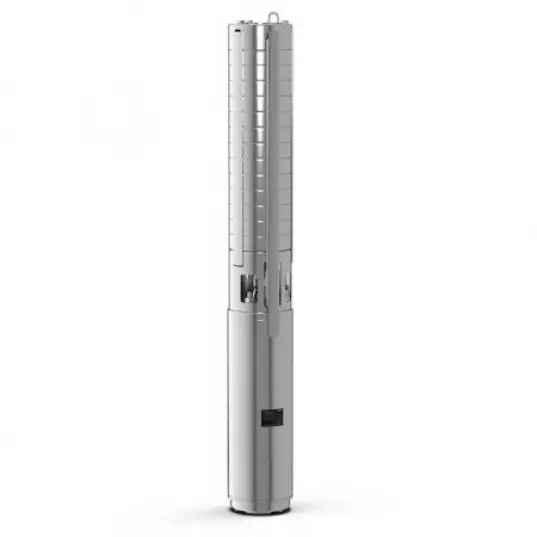

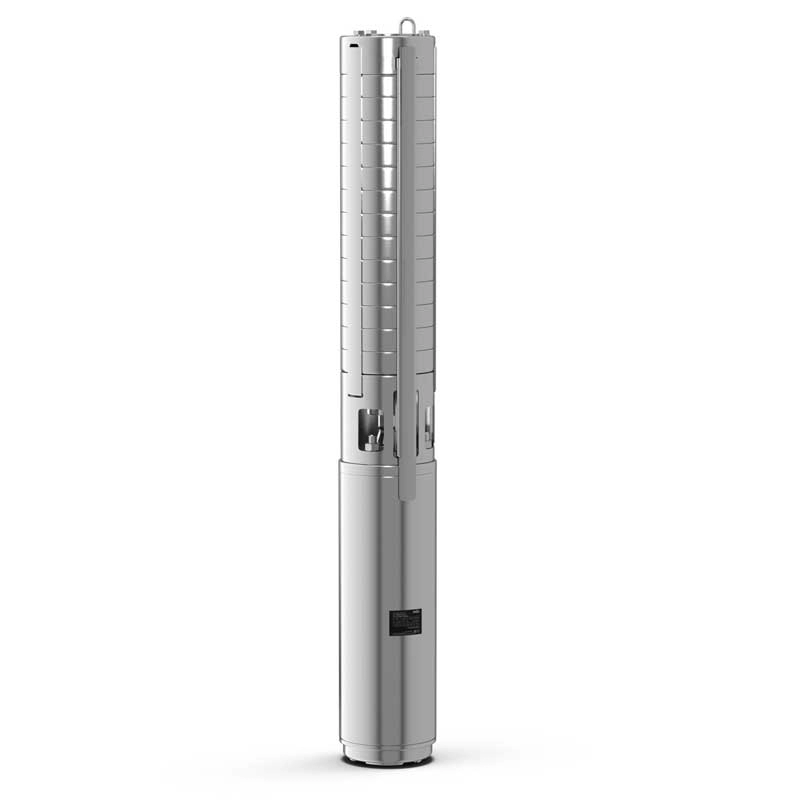

Занурювальний насос Wilo TWI 4.01-42-DM-CI – показує високий рівень продуктивності та застосовується для подачі чистої, у тому числі й питної води зі свердловин , а також для перекачування рідини з колодязів, цистерн або інших накопичувальних резервуарів. Насос даної серії також можна застосовувати в системах господарської подачі води, в системах водопостачання комунального господарства, для поливу та іригації. Також насос підійде для створення потрібного рівня тиску в системі або зниження рівня води.
Якщо використовувати насос для перекачування води промислового призначення, то максимальний вміст піску не повинен перевищувати 50 г/м3.
Модель використовується для перекачування тільки чистої води, без вмісту абразивних або довговолокнистих частинок і домішок.
Номінальна робоча температура свердловинного насоса Wilo TWI 4.01-42-DM-CI від +3°C до +
Клас захисту насоса – IP68.
Установка насоса можлива як у горизонтальному, так і вертикальному положенні. Модель відповідає високим показникам європейської якості та йде з гарантією від заводу виробника.
Габаритні розміри
| Модель | Розміри, мм | |||||
| C1 | C2 | C3 | L | W | ||
| TWI 4.01-42-DM-CI | 98 | 1225 | 831 | - | 1406 | 500 |
Шкала продуктивності
Конструкція насоса
Гідравлічна частина насоса виготовлена з нержавіючої сталі (1.4301). Радіальне робоче колесо та під'єднання NEMA виготовлено також із нержавіючої сталі. Зворотний клапан, а також всі деталі, що контактують з середовищем, що перекачується, виготовлені зі стійкої до корозії нержавіючої сталі.
Насос працює за допомогою стійкого до корозії електродвигуна прямого пуску. Гідроізольований герметично залитий статор з емальованою обмоткою, підшипники, що самозмазуються, наповнення водогліколевою сумішшю.
Охолодження електродвигуна відбувається за рахунок рідини, що перекачується. Робота двигуна повинна відбуватися лише у зануреному стані. Слід точно дотримуватись граничних значень макс. температури рідини, що перекачується. Вертикальний монтаж можна виконати з кожухом, що охолоджує, або без нього, залежно від умов експлуатації. Горизонтальний монтаж виконується з кожухом, що охолоджує.
Характеристика конструкції та функціонування
На малюнку представлений процес монтажу насоса, з метою отримання найкращих робочих показників:
1. Агрегат;
2. Підйомний трубопровід;
3. Комутаційний апарат;
4. Запірна арматура;
5. Головка колодязя;
6. Мінімальний рівень води;
7. Датчики рівня;
8. Хомут для труб;
9. Монтажний хомут;
10. Кабельний хомут;
11. Лінія електроживлення;
12. Фланець;
13. Захист від сухого ходу.
Головні переваги
- Тривалий термін експлуатації за рахунок використання в конструкції деталей з нержавіючої сталі;
- Насос має сертифікат ACS для застосування в системах постачання питної води;
- Високий рівень гнучкості у виконанні 4-, 6-, 8- та 10-дюймової серії;
- Зручний для технічного обслуговування електродвигун;
- Широкий діапазон потужностей від 1 до 250 м³/год.
Обладнання насоса
- Многосекційний занурювальний насос з радіальними або діагональними робочими колесами;
- Вбудований зворотний клапан;
- Муфта відповідно до NEMA;
- Однофазний або трифазний електродвигун;
- Герметизовані електродвигуни.
Горизонтальний монтаж насоса
Насос Wilo Sub TWI є затоплюваною моделлю з занурювальним двигуном, який може працювати як у вертикальному, так і горизонтальному положенні при стаціонарному занурювальному монтажі.
1. Кабель;
2. Всмоктуючий патрубок;
3. Корпус двигуна;
4. Гідравлічний корпус;
5. Напірний патрубок.
