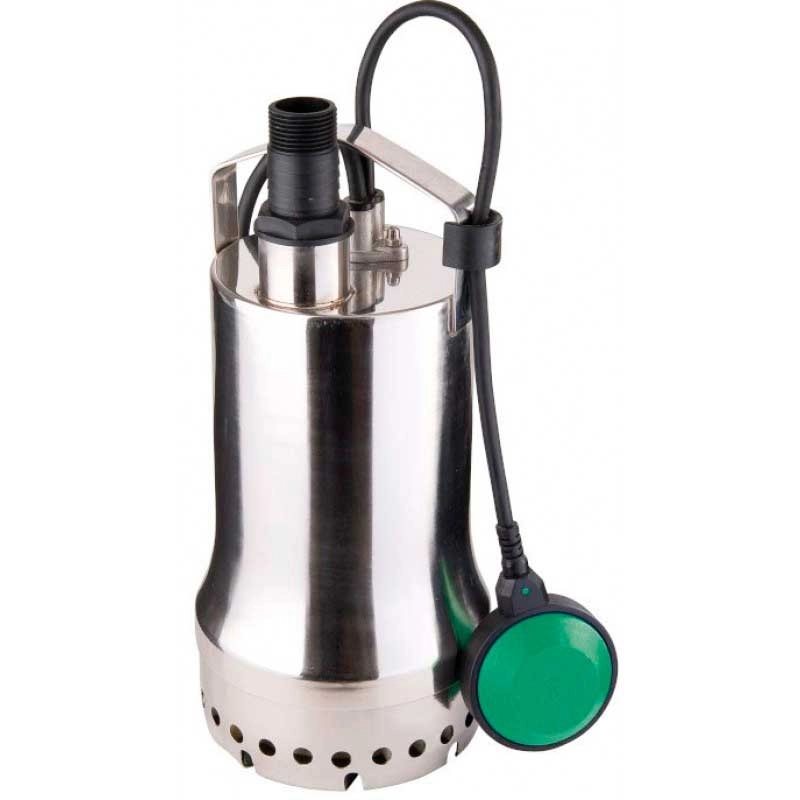

Дренажний насос Wilo TSW 32/11A

Основна інформація - дренажний насос Wilo TSW 32/11A

Занурювальний дренажний насос Wilo TSW 32/11A - модель з підвищеним рівнем продуктивності, яка застосовується для перекачування попередньо очищеної рідини без фекалій, твердих частинок та волокнистих елементів. Насос також підійде для перекачування трохи забрудненої води без абразивних елементів.

Номінальна робоча температура насоса Wilo TSW 32/11A+35 °C. При короткочасному використанні насоса (до 3х хвилин), максимальна температура рідини, що перекачується, може доходити до +90°C.st1:metricconverter>

Клас захисту насоса – IP68.

Модель відповідає високим показникам європейської якості та йде з гарантією від заводу виробника.

Габаритні розміри

Шкала продуктивності

Конструкція дренажного насоса Wilo TSW 32/11A

Занурювальний насос для стаціонарної та мобільної установки в зануреному стані для повністю автоматичного режиму завдяки встановленому поплавцевому вимикачу.

Насоси серії TS комплектується відкритим багатолопатевим робочим колесом і мають вільний прохід в 10 мм згідно. Під'єднання для напірного патрубка виконане у вигляді вертикального різьбового з'єднання.

За рахунок функції Twister насос безперервно створює завихрення в області всмоктування, тим самим запобігаючи опусканню та відкладенню осідаючих речовин. Завдяки цьому виключається забруднення дна шахти та знижується ризик утворення неприємних запахів. Ви можете дезактивувати функцію Twister.

1. Кабель та поплавковий вимикач;

2. Клема (затискач) для поплавкового вимикача;

3. Колпачкова гайка;

4. Корпус;

5. Кришка двигуна верхня;

6. Болт;

7. Корпус двигуна;

8. Манжетне ущільнення валу;

9. Стопорне кільце;

10. Шайба;

11. Ковзне торцеве ущільнення;

12. Ущільнення;

text-align: left; Ущільнювальне;

14. Кільце;

text-align: left; Корпус ущільнення;

16. Манжетне ущільнення валу;

17. Кільце ущільнювача;

text-align: left; Опорне кільце;

19. Болт;

20. Корпус насоса;

21. Робоче колесо;

22. Шайба;

text-align: left; Колпачкова гайка;

24. Фільтр на всмоктувальному патрубку;

text-align: left; Болт;

26. Штуцер Ø 32 мм/R 1;

27. Зворотний клапан (без мал.);

text-align: left; Контрольна плата;

29. Примушуючий пристрій.

Електродвигун насоса

Насос комплектується занурювальним електродвигуном однофазного типу з сорочкою охолодження (охолодження здійснюється за рахунок рідини, що перекачується, що протікає між корпусом насоса і корпусом електродвигуна) і вбудованим захистом від теплового навантаження з функцій повторного включення.

З боку рідини, що перекачується, є ковзне торцеве ущільнення, з боку електродвигуна розташоване манжетне ущільнення валу. Між ущільненнями знаходиться камера ущільнювача, заповнена білим маслом.

Насос оснащений кабелем електроживлення довжиною 10 м зі штекером із захисним контактом, а також поплавковим вимикачем.

Приклад установки

На малюнку представлено процес монтажу насоса.

Головні переваги

• Міцний, ударостійкий корпус із нержавіючої сталі – ідеальний для мобільного використання;
• Примушуючий пристрій (TSW): завжди чиста насосна шахта і не виникає запаху від рідин, що перекачуються;
• Швидка установка готового до підключення насоса (Plug & Pump);
• Охолоджуючий кожух та контроль температури електродвигуна;
• Високоякісне ущільнення двигуна з додатковим пристроєм відділення забруднень;
• Знімний кабель електроживлення та поплавковий вимикач.

Комплект постачання насоса

• Насос із кабелем, штекером та встановленим поплавковим вимикачем;
• З зворотним клапаном, що додається;
• Наконечник для підключення шлангу (Ø 32 мм, R1);
• Інструкція з монтажу та експлуатації.
