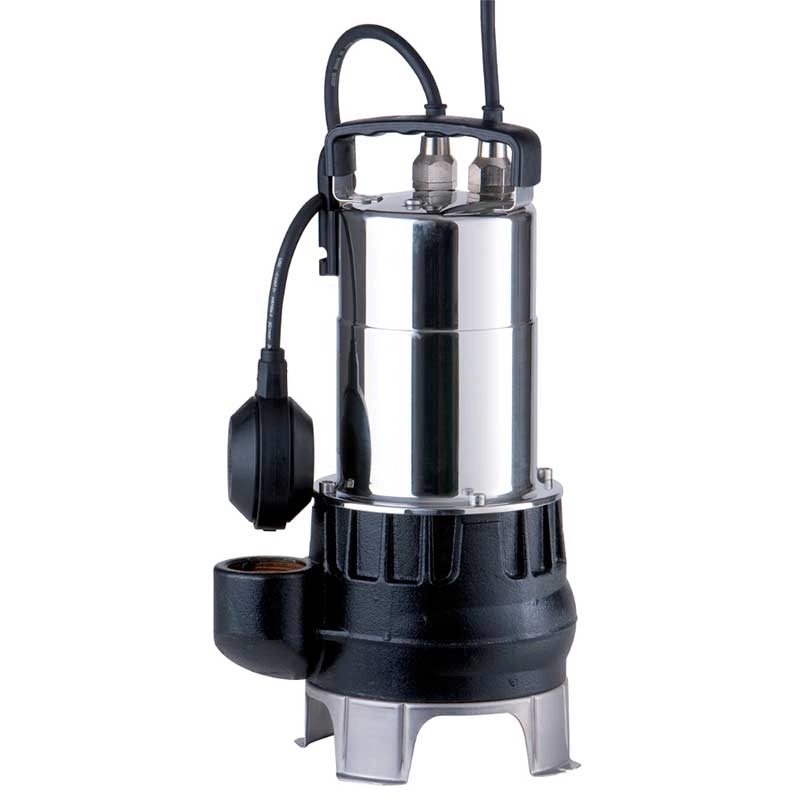

Дренажний насос Wilo TS 40/14

Основна інформація - дренажний насос Wilo TS 40/14

Занурювальний дренажний насос Wilo TS 40/14 - модель з підвищеним рівнем продуктивності, яка застосовується для перекачування попередньо очищеної рідини без фекалій, твердих частинок та волокнистих елементів. Насос також підійде для перекачування трохи забрудненої води без абразивних елементів.

Номінальна робоча температура насоса Wilo TS 40/14 +35 °C. При короткочасному використанні насоса (до 3х хвилин), максимальна температура рідини, що перекачується, може доходити до +90°C.st1:metricconverter>

Клас захисту насоса – IP68.

Модель відповідає високим показникам європейської якості та йде з гарантією від заводу виробника.

Габаритні розміри

Шкала продуктивності

Конструкція дренажного насоса Wilo TS 40/14

Занурювальний насос для стаціонарної та мобільної установки в зануреному стані для повністю автоматичного режиму завдяки встановленому поплавцевому вимикачу.

Випуск з напірної сторони виконаний у вигляді вертикального різьбового з'єднання Rp 1½ з вбудованим зворотним клапаном. Як робочі колеса застосовуються напіввідкриті відвідні робочі колеса.

1. Кабель у зборі;

2. Кришка з ручкою;

3. Кріплення кришки;

4. Корпус двигуна;

5. Зворотний клапан;

6. Напірний патрубок 1 ½“;

7. Фланець напірного патрубка;

8. Фланцеве ущільнення;

9. Верхня частина корпусу насоса;

10. Корпус насоса;

11. Поплавковий вимикач;

12. Утримувач для кабелю;

text-align: left; Ущільнення кабельного входу;

14. Конденсатор;

text-align: left; Ущільнення кришки;

16. Опора підшипника верхня;

17. Ротор у зборі;

text-align: left; Статор;

19. Опора підшипника нижня;

20. Ковзне торцеве ущільнення;

21. Гвинт зливу олії з прокладкою;

22. Підкладна шайба;

23 Робоче колесо;

24. Ущільнення корпусу;

text-align: left; Ґрати;

26. Наконечник шланга R1½ (із зовнішнім різьбленням).

Електродвигун насоса

Насос комплектується занурювальним електродвигуном однофазного типу з сорочкою охолодження. При використанні двигуна змінного струму контрольні пристрої електродвигуна працюють автоматично. Відведення тепла передається через корпус в рідину, що перекачується. Тому агрегати дозволяється використовувати тільки в зануреному стані у тривалому або повторно-короткочасному режимі роботи.

Для захисту електродвигунів від потрапляння рідини, що перекачується, є камера ущільнень. заповнена екологічно чистою олією.

Насос оснащений кабелем електроживлення довжиною 10 м зі штекером із захисним контактом, а також поплавковим вимикачем.

Приклад установки

На малюнку представлено процес монтажу насоса.

Головні переваги

• Простота в користуванні завдяки невеликій вазі;
• Просте керування за допомогою встановленого поплавкового вимикача та штекера (виконання А).

Комплект постачання насоса

• Насос з кабелем живлення довжиною 10 м і вільним кінцем кабелю;
• Виконання А з поплавковим вимикачем та штекером;
• Підключення шланга;
• Інструкція з монтажу та експлуатації.

Купити дренажний насос Wilo TS 40/14 Ви можете у нашому Інтернет магазині "ОВК Комплект". Професійні менеджери завжди готові провести безкоштовну та інформативну консультацію, а також надати допомогу щодо вибору необхідної моделі насоса. Ми пропонуємо лише вигідні умови співпраці та доступні ціни. А також гарантує швидку доставку у Києві та Україні!
