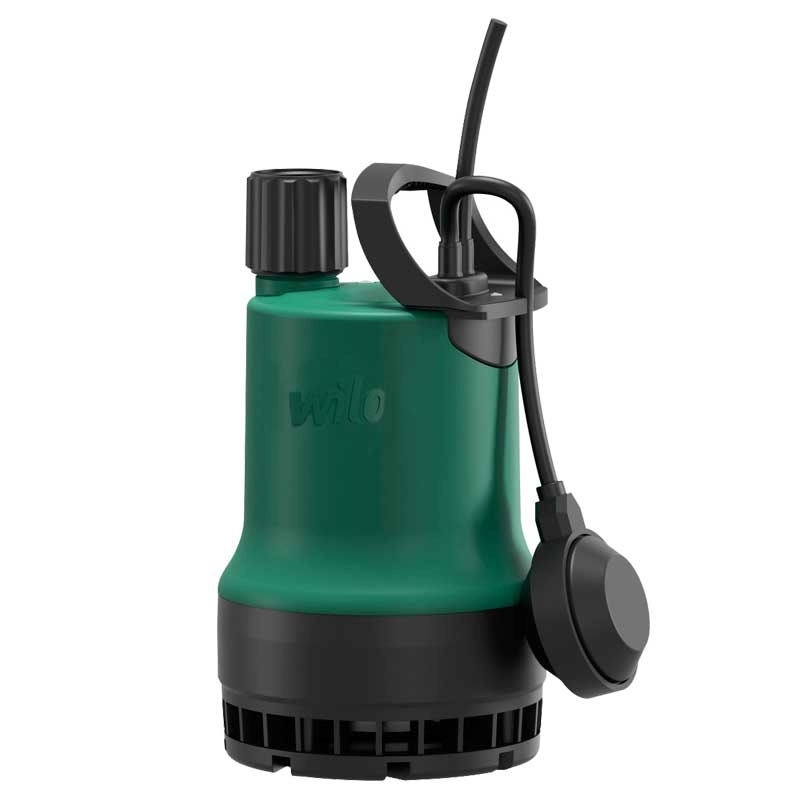

Загальна інформація - дренажний насос Wilo TMW 32/11 HD
Занурювальний дренажний насос Wilo TMW 32/11 HD - це продуктивна модель, яку можна використовувати для перекачування забруднених вод без твердих частинок, а також попередньо очищені стічні води без вмісту фекалій та волокнистих частинок.
Номінальна робоча температура насосаWilo TMW 32/11 HD +35
Клас захисту насоса – IP68.
Модель відповідає високим показникам європейської якості та йде з гарантією від заводу виробника.
Габаритні розміри
Шкала продуктивності
Конструкція дренажного насоса Wilo TMW 32/11 HD
Занурювальний насос для стаціонарної та мобільної установки в зануреному стані для повністю автоматичного режиму завдяки встановленому поплавцевому вимикачу.
Насоси серії TM комплектується відкритим багатолопатевим робочим колесом і мають вільний прохід в 10 мм згідно (за винятком TMR). Під'єднання для напірного патрубка виконане у вигляді вертикального різьбового з'єднання.
1. Кабель;
2. Болт;
3.Кільце ущільнювача;
4. Корпус двигуна;
5. Screw;
6. Корпус;
7. Поплавковий вимикач;
8. Болт;
9. Болт;
10. Гайка;
11. Робоче колесо;
12. Примушуючий пристрій (функція TWISTER);
13. Болт;
14. Дифузор;
15. Фільтр на всмоктувальному патрубку;
16.Ковзне торцеве ущільнення;
17. Кільце ущільнювача;
18. Манжетне ущільнення валу;
19. Кільце ущільнювача;
20. Зворотний клапан;
21. Напірний патрубок Rp 1¼;
22. Рукоятка;
23. Штуцер.
Електродвигун насоса
Насос комплектується занурювальним електродвигуном однофазного типу з сорочкою охолодження (охолодження здійснюється за рахунок рідини, що перекачується, що протікає між корпусом насоса і корпусом електродвигуна) і вбудованим захистом від теплового навантаження з функцій повторного включення.
З боку рідини, що перекачується, є ковзне торцеве ущільнення, з боку електродвигуна розташоване манжетне ущільнення валу. Між ущільненнями знаходиться камера ущільнювача, заповнена білим маслом.
Насос оснащений кабелем електроживлення довжиною 3 і 10 м зі штекером із захисним контактом, а також вимикачем поплавця (не TM 32/8-10M).p>
Приклад установки
На малюнку представлено процес монтажу насоса.
| Насос | Н хв | У хв | L | D | h макс | h1 хв | h2 хв |
| TMW 32/11 | 280 | 350x350 | 323 | 165 | 280 | 50 | 14 |
Головні переваги
- Мінімальний рівень залишкової води становить 2 мм (тільки у виконанні TMR);
- Ергономічна ручка для перенесення, незначна маса, зручне для користувача виконання завдяки готовності до підключення (Plug&Pump);
- Надійність експлуатації за рахунок вбудованого охолоджуючого кожуха, торцевого ущільнення з камерою ущільнень, а також електродвигуна в корпусі з високоякісної сталі;
- Довжина кабелю від 4 до 10 м, залежно від типу;
- Температура рідини, що перекачується: макс. 90 °C.
Комплект постачання насоса
- Насос із кабелем, штекером та вбудованим поплавцевим вимикачем (крім TM 32/8);
- зворотним клапаном, що додається (не для TM 32/7 і TM 32/8-10M);
- Підключення шланга із зовнішнім різьбленням або штуцером (ø 35 мм);
- Інструкція з монтажу та експлуатації.
