Дренажний насос Wilo STS 40/8 3-400-50-2-10M

Основна інформація - дренажний насос Wilo STS 40/8 3-400-50-2-10M

Дренажний насос Wilo STS 40/8 3-400-50-2-10M застосовується для перекачування попередньо очищеної рідини без фекалій, твердих частинок та волокнистих елементів. Насос також підійде для перекачування трохи забрудненої води без абразивних елементів.

Номінальна робоча температура насоса Wilo STS 40/8 3-400-50-2-10M+35°C.

Клас захисту насоса – IP68.

Модель відповідає високим показникам європейської якості та йде з гарантією від заводу виробника.

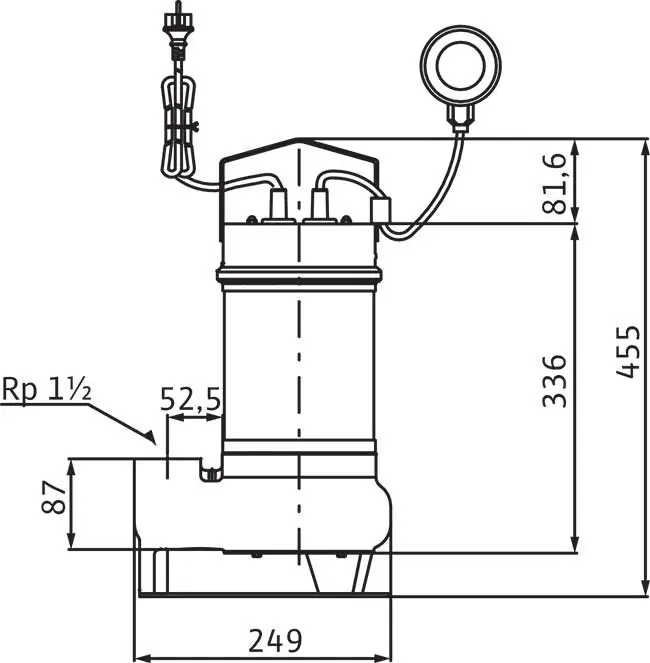

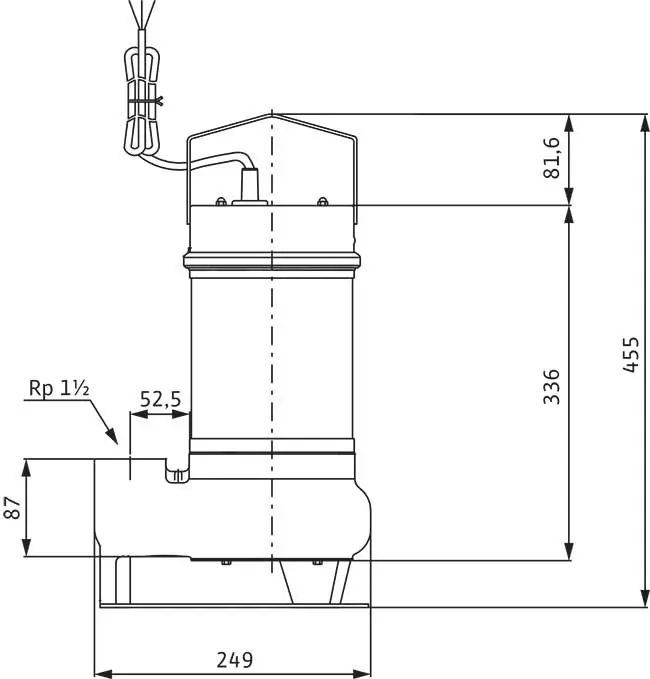

Габаритні розміри

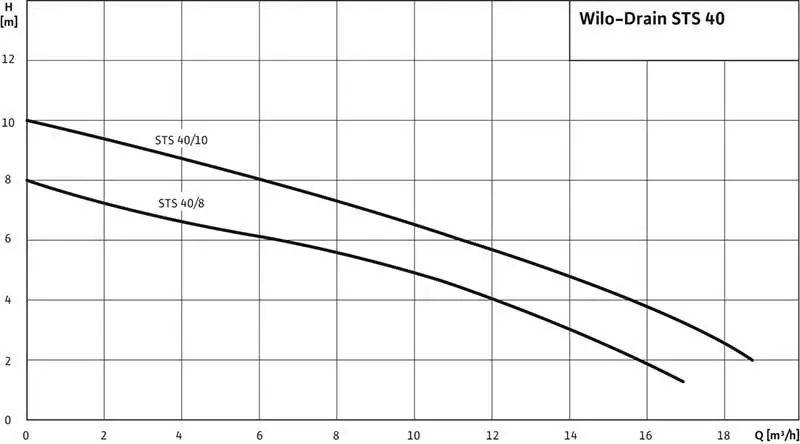

Шкала продуктивності

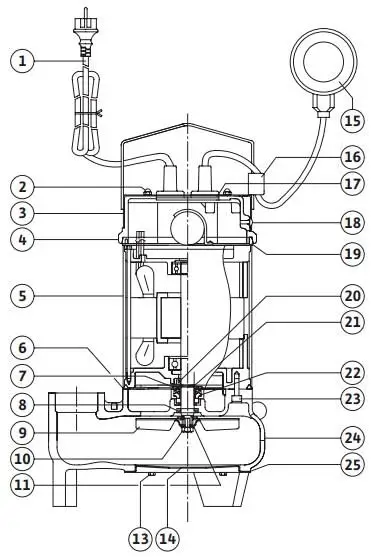

Конструкція дренажного насоса Wilo STS40/8 3-400-50-2-10M

Матеріали з яких виготовлені комплектуючі насоса:

• Корпус насоса: EN-GJL-250;
• Підлога: Сірий чавун;
• Робоче колесо: нержавіюча сталь 1.4301;
• Вал: Нержавіюча сталь 1.4404;
• Ковзне торцеве ущільнення з боку насоса: Графіт/кераміка;
• Ущільнення валу з боку електродвигуна: NBR (бутадієн-нітрильний каучук);
• Статичне ущільнення: NBR (бутадієн-нітрильний каучук);
• Корпус електродвигуна: нержавіюча сталь 1.4301.

Занурювальний насос для стаціонарної та мобільної установки в зануреному стані для повністю автоматичного режиму завдяки встановленому поплавцевому вимикачу.

Випуск з напірної сторони виконаний у вигляді вертикального різьбового з'єднання Rp 1½ з вбудованим зворотним клапаном. Як робочі колеса застосовуються напіввідкриті відвідні робочі колеса.

1 Кабель для електричного підключення;

2 Ковпачкова гайка;

3 Кришка з ручкою;

4 Кріплення кришки;

5 ​​Корпус двигуна;

6 Кришка ущільнення масляної камери;

7 Ущільнення масляної камери;

8 Радіальне ущільнення валу;

9 Робоче колесо;

10 Гвинт;

11 Шайба;

13 Гвинт;

14 Вхідний лист;

15 Поплавковий вимикач;

16 Тримач кабелю;

17 Ущільнення підведення кабелю;

18 Гвинт;

19 Ущільнення кришки двигуна;

20 Радіальне ущільнення валу;

21 Пружинне стопорне кільце;

22 Ковзне торцеве ущільнення;

23 Гвинт;

24 Корпус насоса;

25 Ущільнення.

Електродвигун насоса

Насос комплектується занурювальним електродвигуном однофазного типу з сорочкою охолодження. При використанні двигуна змінного струму контрольні пристрої електродвигуна працюють автоматично. Відведення тепла передається через корпус в рідину, що перекачується. Тому агрегати дозволяється використовувати тільки в зануреному стані у тривалому або повторно-короткочасному режимі роботи.

Для захисту електродвигунів від потрапляння рідини, що перекачується, є камера ущільнень. заповнена екологічно чистою олією.

Насос оснащений кабелем електроживлення довжиною 10 м зі штекером із захисним контактом, а також поплавковим вимикачем.

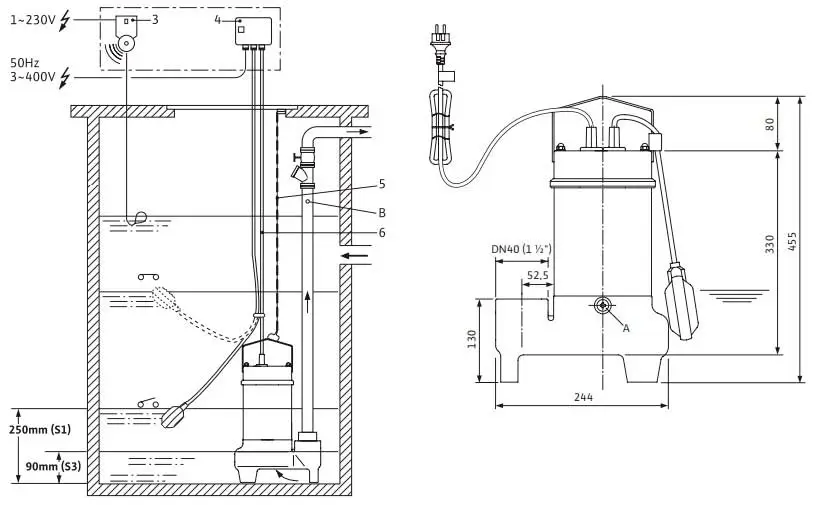

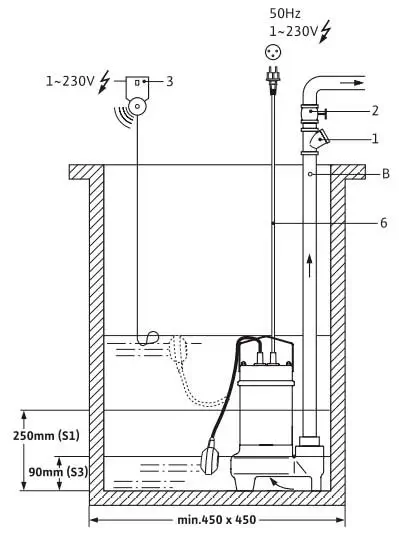

Приклад установки

На малюнку представлено процес монтажу насоса.

Головні переваги

• Проста експлуатація завдяки встановленому поплавцевому вимикачу (виконання A);
• Проста установка завдяки вбудованій опорі насоса;
• Робоче колесо з нержавіючої сталі;
• Невелика вага.

Комплект постачання насоса

• Готовий до під'єднання насос із кабелем електроживлення довжиною 20 м
• Варіант виконання A з підключеним вимикачем поплавця
• Інструкція з монтажу та експлуатації
