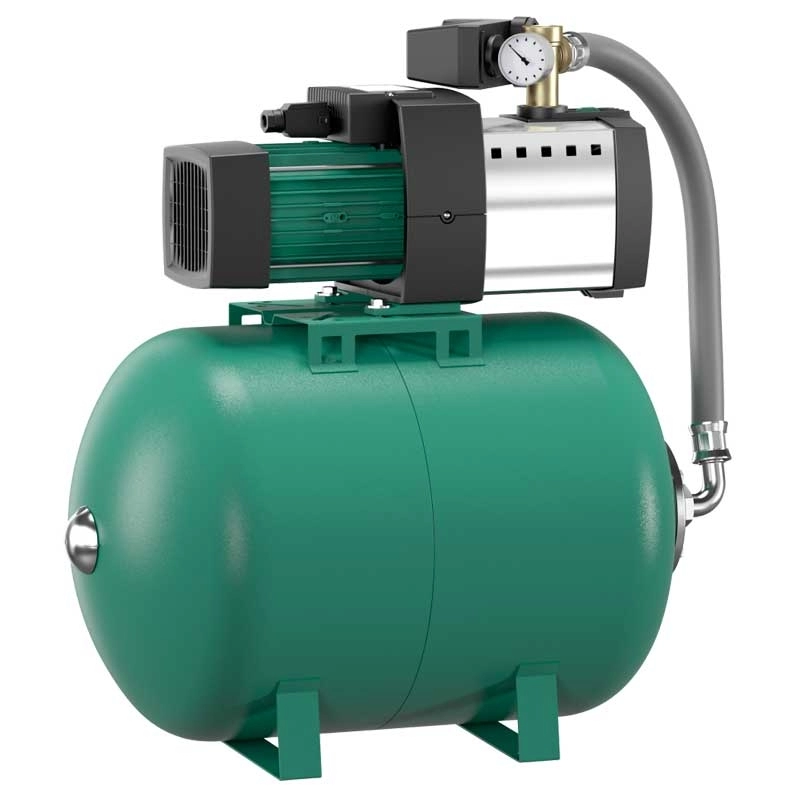

Основна інформація - насосна станція Wilo HiMulti 3H100-44
Насосна установка Wilo HiMulti 3H100-44 - це продуктивна модель, яка використовується в системах водопостачання побутового призначення, а також у господарських цілях, для процесу іригації та зрошення, а також для відведення дощової води з резервуарів, ставків, струмків та колодязів. Також можлива робота з перекачування технічної рідини. Установка має якісну збірку і здатна на безперебійну роботу протягом тривалого часу.
Номінальна робоча температура насосної установки Wilo HiMulti3H100-44 від -15°C до +40
Максимальний робочий тиск - 8 бар.
Конструкція насосної установки
Готовий змонтований блок з електропроводкою, складається з багатоступінчастого горизонтального відцентрового насоса з сухим ротором, а також із самовсмоктуючого прифланцованим електродвигуном і мембранного напірного бака.
Напірний бак оснащений новою міцною мембраною нового покоління з матеріалу «бутил+» з підвищеними функціональними показниками. Резервуар не потребує технічного обслуговування і дозаправки протягом усього терміну гарантії.
Також у комплект установки входить:
- Двополюсний однофазний електродвигун з кабельним введенням;
- Конденсатор у сполучній коробці;
- Захисний вимикач електродвигун з автоматичним повторним включенням;
- Манометр;
- Манометричний вимикач;
- Гнучкий напірний шланг та мережний кабель зі штекером.
1. Насос;
2. Різьбова пробка для заповнення/видалення повітря;
3. Різьбова пробка для спорожнення;
4. Мембранний напірний резервуар;
5. Манометр;
6. Мережевий кабель зі штекером;
7. Манометр вимикач;
8. Еластичний напірний шланг;
9. Газовий наповнювальний клапан.
Приклад установки
Припливний режим (резервуар)
texte-align: justify; Мережевий кабель зі штекером;
10. Пружина приймальний кабель;
11. Запірна арматура на припливній стороні/на стороні всмоктування;
12. Запірна арматура з напірної сторони;
14. Кріплення для труб;
16.text-align: justify; Поплавковий вимикач (що спрацьовує за відсутності води);
HR - Висота споживання;
HC - Висота під'єднання припливного трубопроводу.
Припливний режим (мережа живлення)
6. Мережевий кабель зі штекером;
10. Пружина приймальний кабель;
11. Запірна арматура на припливній стороні/на стороні всмоктування;
12. Запірна арматура з напірної сторони;
14. Кріплення для труб;
16.text-align: justify; Поплавковий вимикач (що спрацьовує за відсутності води);
HR - Висота споживання;
HC - Висота під'єднання припливного трубопроводу.
Головні переваги
- Просто: система “Plug & Pump”;
- Ефективно: високоефективна гідравлічна частина, низька витрата електроенергії та дуже компактні розміри завдяки оптимізації електродвигуна;
- Автоматична робота системи та запобігання гідроударам завдяки манометричному вимикачу та мембранному напірному баку;
- Низький рівень шуму: Рівень шуму від 56 дБ(A) до 64 дБ(A).
Автоматика насосної станції
A - Гвинт для встановлення тиску вимкнення;
b - Гвинт для встановлення настоянки різниці тиску (тиск вимкнення);
з - кабелі підключення електродвигуна;
d - Припливний трубопровід підключення електромережі;
e - Під'єднання заземлення (PE);
h - Схема підключення електродвигуна WJ (EM);
I - Схема приєднання електродвигуна MHI (EM).
Коліри кабелів:
BN - Коричневий;
BU - Синій;
BK - Чорний;
GNYE - Зелено-жовтий.
