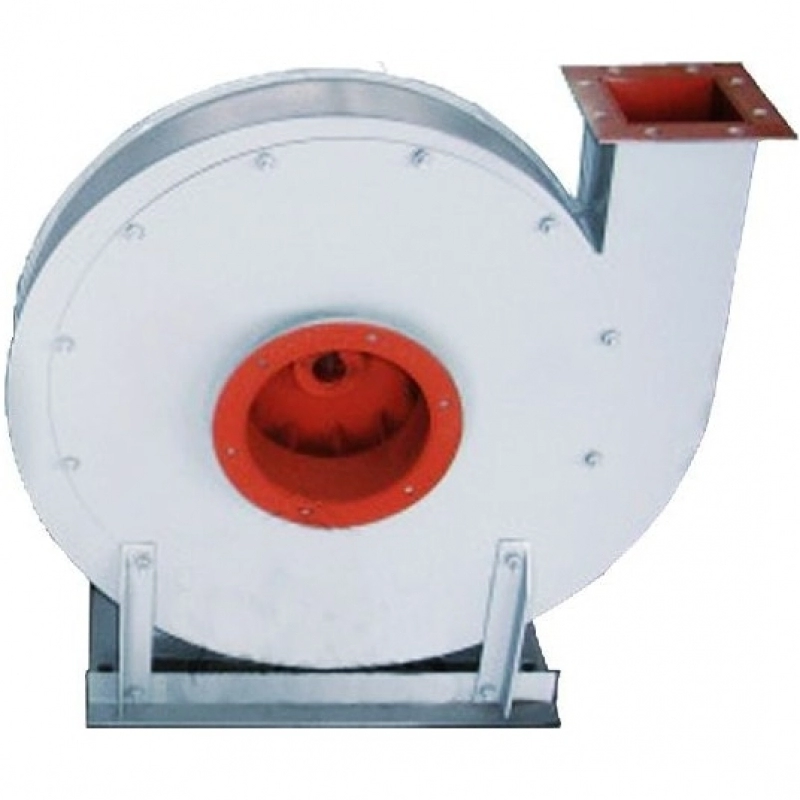

Габаритні розміри - радіальний вентилятор високого тиску ВВД (ВР 154-21) №11,2 37 кВт, 1000 об.
| № вентилятора | h | H | H1 | B | I | Lmax | A | D | D1 | a1 | A1 | t1 | C | C1 | C2 | N | n | n1 |
| ВВС №11,2 | 850 | 1526 | 676 | 1570 | 280 | 1200 | 712 | 382 | 410 | 225 | 275 | 55 | 920 | 920 | 178 | 12 | 20 | 5 |
Застосування – відцентровий вентилятор ВВС №11,2 37 кВт, 1000 про.
Радіальний вентилятор ВР 154-21 використовується з метою видалення відпрацьованого повітря, а також інших газо-повітряних сумішей. Номінальна робоча температура повітря, що переміщається до +40°С. Даний вентилятор переміщає повітря з|із| вмістом пил і твердих домішок не більше 100 мгм3, але без липких або волокнистих матеріалів.
Вентилятор високого тискуВВС №11,2 (ВР 154-21) захищений від будь-яких незапланованих пошкоджень, коли двигун захищений від попадання на нього прямих сонячних променів та атмосферних опадів, за наявності помірного клімату 1-у категорію розміщення.
ВентиляторВВС встановлюють в системах повітряного опалення, припливно-витяжної вентиляції, для кондиціонування повітря в різних технологічних установках, де відсутні вибухонебезпечні речовини. Цей радіальний вентилятор чудово підходить для таких санітарно-технічних цілей:
- системи кондиціювання повітря;
- вентиляція та повітряне опалення виробничих, громадських чи житлових приміщень;
- здійснення подачі повітря до вагранок, сушильних печей;
- вентиляційні системи зернових елеваторів та глибоких шахт;
- якісне транспортування пилу та легких сипучих речовин;
- санітарно-виробничі цілі.
Основна інформація – радіальний вентилятор високого тискуВВД (ВР 154-21), №11,2
- Забезпечує потрібний рівень високого тиску;
- Має корпус спіралеподібної форми;
- Одностороннє всмоктування;
- Можливість обертання – право/ліво;
- Наявність прямого приводу;
- Комплектація 12 лопатками обертання;
- Можливість виготовлення вентилятора з різних матеріалів.
Центробіжний вентилятор відповідає кращим показникам якості та зібраний за технологічними стандартами ГОСТ 15150-69.
Особливість конструкції – відцентровий вентилятор високого тискуВР 154-21-11,2
Модель комплектується міцним корпусом з листового, сортового прокату. Робоче колесо з 12-ма лопатками приварюється до переднього і заднього дисків, а задній диск у свою чергу кріпиться до втулки за ліпленнями. Дпозови та лопатки – листова сталь, втулки – сірий чавун. Монтаж вентилятора до повітропроводу проходить за допомогою фланцевого з'єднання. Напрямок обертання робочого колеса може здійснюватися праворуч і ліворуч.
Основні переваги – радіальний вентилятор ВВС №11,2
- Проста, але функціональна конструкція;
- Надійна експлуатація;
- Щодо високого рівня ККД;
- Низький рівень енергоспоживання.
| Вентилятор | Двигун | Потужність, кВт | Частота вр., про/хв | Тиск, Па | Продуктивність. м³/год тис. | Вага, кг |
| виконання № 1 | ||||||
| ВВС №11,2 | АІР200М6 | 22 | 1000 | 2500 | 13,1 | 1103 |
| ВВС №11,2 | АІР200L4 | 45 | 1500 | 6603-7277 | 3,65-14,77 | 1130 |
| ВВС №11,2 | АІР250S4 | 75 | 1500 | 6603-6555 | 3,65-18,8 | 1347 |
| виконання № 5 | ||||||
| ВВС №11,2 | АІР160М6 | 15 | 1000 | 3550 | 7,5 | 905 |
| ВВС №11,2 | АІР180М6 | 18,5 | 1000 | 3013-2986 | 2,48-12,75 | 950 |
| ВВС №11,2 | АІР200М6 | 22 | 1000 | 3650-3730 | 2,72-13,1 | 983 |
| ВВС №11,2 | АІР200L6 | 30 | 1000 | 4350-4300 | 2,97-15,25 | 1000 |
| ВВС №11,2 | АІР225М6 | 37 | 1000 | 5113-5200 | 3,22-15,8 | 1110 |
| ВВС №11,2 | АІР250S6 | 45 | 1000 | 5940-6200 | 3,47-16,5 | 1215 |
| ВВС №11,2 | АІР250М6 | 55 | 1000 | 6832-7155 | 3,72-17,4 | 1270 |
| ВВС №11,2 | АІР280S6 | 75 | 1000 | 6000 | 19,7 | 1550 |
| ВВС №11,2 | АІР200L4 | 45 | 1500 | 6832-7600 | 3,72-14,5 | 1010 |
| ВВС №11,2 | АІР225М4 | 55 | 1500 | 7789-8690 | 3,96-15,5 | 1076 |
| ВВС №11,2 | АІР250S4 | 75 | 1500 | 7789-7735 | 3,96-20,4 | 1227 |
Щоб отримати більше інформації або купити радіальний вентилятор високого тиску ВВС (ВР 154-21-5) №11,2 37 кВт, 1000 об., вам необхідно звернутися до менеджерів компанії «ОВК Комплект». Це професіонали своєї справи, які завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.
Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву та всій Україні.
