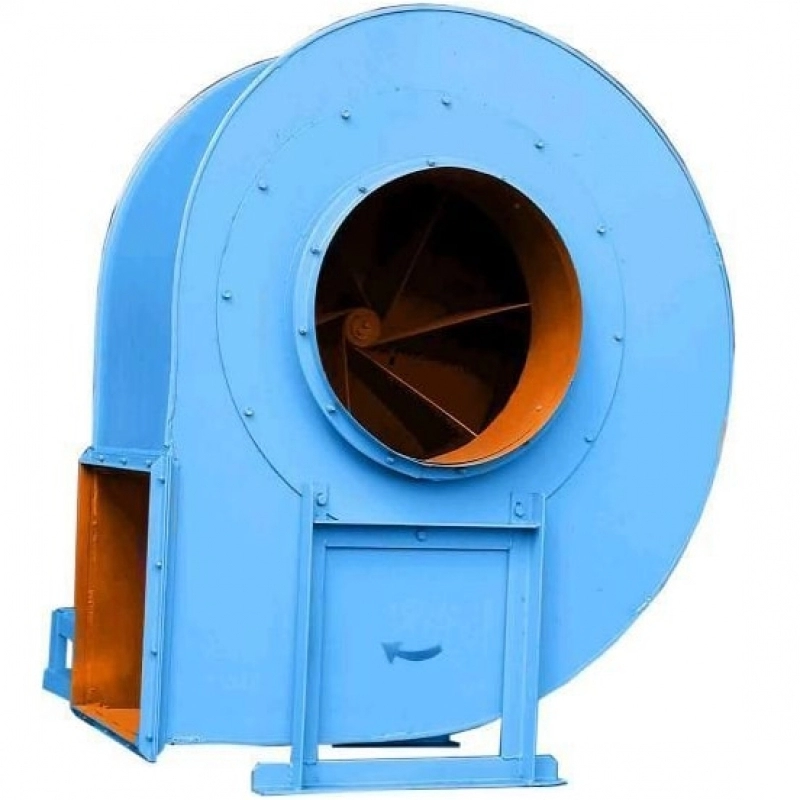

Пиловий вентилятор ВЦП 6-46 №6,3 11 кВт, 1500 об.

Пиловий вентилятор ВЦП 6-46 №6,3 11 кВт, 1500 об.

Відгуки: 0
Номер: ve-18310
ЦІНА:з ПДВ
Ціну уточнюйте
($ 0 | 0 €)
В наявності
Опис

Габаритні розміри - пиловий вентилятор ВЦП 6-46 (ВРП 120-46) №6,3 11кВт, 1500 об.

Габаритні розміри вентилятора ВЦП 6-46 №6,3

№ вентилятораHH1АВLmaxL1CC1DB1B2t1n1d1n3DD1d2n
ВЦП 6-46 (ВРП 120-46) №6,3994436,5441,511611039260850490440378430107,5413164404801112

Застосування – пиловий радіальний вентилятор ВЦП 6-46, ВРП 120-46

Пиловий вентилятор ВРП 120-46 – затребувана модель, яка може застосовуватися в дрібній або великій промисловості, з метою продуктивної роботи в повітроводних системах, де потрібно проводити видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частинки, при їх концентрації не більше 1 кг/м³.

Радіальні вентилятори ВЦП 6-46 також можуть переміщати будь-яке інше повітря, без вмісту маслянистих, хімічних, волокнистих або липких матеріалів. Номінальна робоча температура повітря 80°С, при загальному вмісті домішок у повітрі до 1000000 мг/м3(1 кг/м3).

Аеродинамічні показники

Аеродинамічні показники вентилятора ВЦП 6-46 №6 =

Вентилятор пиловий ВРП 120-4< strong>6(ВЦП6-46) < strong>розрахований на виконання таких функцій:

  • Видалення деревної стружки або пилу з деревообробних верстатів;
  • Видалення металевої стружки та пилу з металообробних верстатів;
  • Проведення санітарно-технічних та виробничих цілей у стаціонарних умовах;
  • Видалення пилу під час обробки вовни, бавовни тощо;
  • Застосування в пилоочисних установках та системах пневмотранспорту.

Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 і стандарту конструкції згідно ГОСТ 5976-73.

  • одностороннє всмоктування повітря;
  • корпус виготовлений за спірально-поворотним стандартом;
  • робочі лопатки радіально прямого типу;
  • лопатки - кількість 8 шт.;
  • напрямок обертання – вправ/лівий;
  • схема виконання двох видів: робочі колеса на валу двигуна і клинопасове виконання при використанні клинопасових передач;
  • вентилятор може виготовлятись із вуглецевої сталі високої міцності;

Корпус радіального пилового вентилятора ВЦП6-46 (ВРП 120-46) може виготовлятися з вуглецевої або нержавіючої сталі, різноманітних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція є спіралеподібною нероз'ємною конструкцією.

На передній стінці корпусу розташовується вхідний патрубок з фланцем циліндричної форми. Для кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.

Робоче колесо є зварною конструкцією, на якій розташовується 8 прямих лопаток, маточини і дві зірочки. Також робоче колесо та шківи садять на призматичні шпонки.

Корпус разом з двигуном монтується на загальній рамі - це зварна конструкція, яку роблять зі спеціальних швелерів і куточків. Щоб краще закріпити раму, у ній робляться спеціальні отвори для фіксації до фундаменту.

Перед запуском вентилятор пиловий радіальний ВЦП6-46№6,3, потрібно уважно оглянути та перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:

  • Переконайтеся, що робоче колесо легко і плавно обертається;
  • Перевірте якість затягування болтів і наскільки добре закріплене робоче колесо;
  • Ненадовго увімкніть/вимкніть вентилятор, щоб перевірити напрямок обертання робочого колеса. Напрямок повинен відповідати стрілкам покажчикам на корпусі вентилятора;

Після перевірки необхідно запустити вентилятор. І якщо під час роботи вентилятор видає небажані шуми або стукіт, то потрібно перевірити вентилятор пилової ВРП 120-46 на предмет неправильного підключення або поломок.

ВентиляторДвигунПотужність, кВтЧастота вр., про/хв Тиск, ПаПродуктивність. м³/год тис.Вага, кг
виконання № 1
ВЦП 6-46 (ВРП 120-46) №6,3АІР 112 МВ6
41000713-3682,89-12,27235
ВЦП 6-46 (ВРП 120-46) №6,3АІР 132 М41115001685-12704,43-14,6267
ВЦП 6-46 (ВРП 120-46) №6,3АІР 160 S41515001685-8704,43-18,9299
виконання № 5
ВЦП 6-46 (ВРП 120-46) №6,3АІР 112 МВ6410006009,5282
ВЦП 6-46 (ВРП 120-46) №6,3АІР 132 S65,51000790-4083,04-12,8289
ВЦП 6-46 (ВРП 120-46) №6,3АІР 132 М41115001336-6903,95-16,79323
ВЦП 6-46 (ВРП 120-46) №6,3АІР 160 S41515001779-9304,56-19,3442
ВЦП 6-46 (ВРП 120-46) №6,3АІР 160 М418,515002024-10454,86-20,7466
ВЦП 6-46 (ВРП 120-46) №6,3АІР 180 S42215002284-11705,16-22486
ВЦП 6-46 (ВРП 120-46) №6,3АІР 180 М43015002854-15505,77-23,9530
ВЦП 6-46 (ВРП 120-46) №6,3АІР 132 S47,515001138-6303,65-15311

Щоб отримати більше інформації або купити пиловий радіальний вентилятор ВЦП6-46(ВРП 1em>20-46) №6,3 11кВт, 1500 об., вам необхідно звернутися до менеджерів компанії «ОВК Комплект». Це професіонали своєї справи, які завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.

Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву та всій Україні.

Дзвоніть нам, щоб дізнатися про свою знижку
