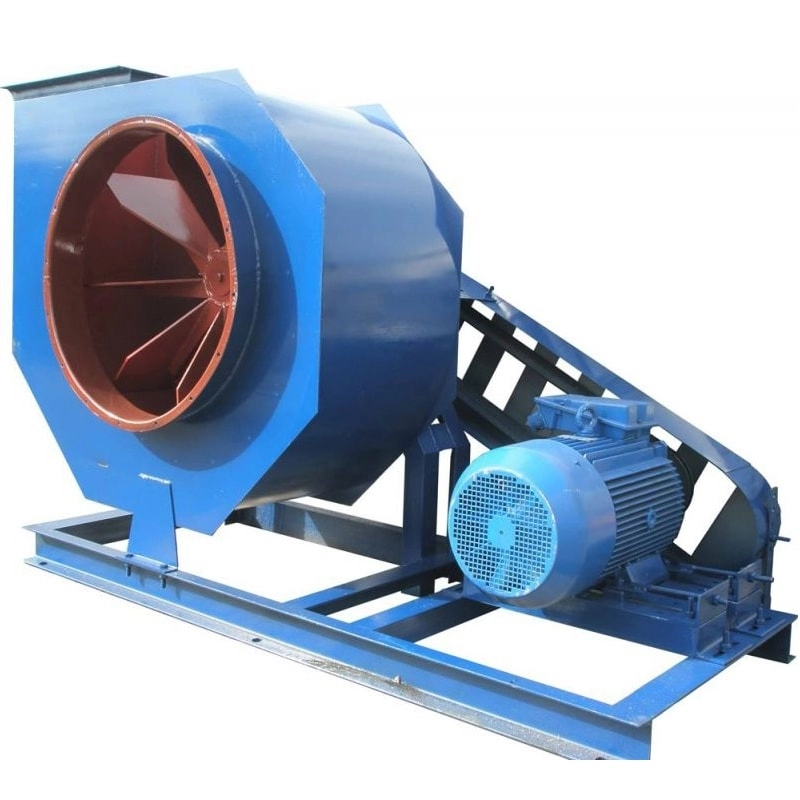

Пиловий вентилятор ВЦП 6-45 №8 37 кВт, 1500 об.

№ вентилятора	h	l	Lmax	A	H	Bmax	C	C1	C2	C3	n	n1	n2	D	D1	d	A1	a1	a2	A2	A3	t
ВЦП 6-45 (ВРП 120-45) №8	798	245	2340	400	1308	2026	337	1228	1200	125	16	4	4	560	610	18	480	424	424	530	530	106

Застосування – пиловий радіальний вентилятор ВЦП 6-46, ВРП 120-45

Пиловий вентилятор ВРП 120-45 – затребувана модель, яка може застосовуватися в дрібній або великій промисловості, з метою продуктивної роботи в повітроводних системах, де потрібно проводити видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частинки, при їх концентрації не більше 1 кг/м³.

Радіальні вентилятори ВЦП6-45 також можуть переміщати будь-яке інше повітря, без вмісту маслянистих , хімічних, волокнистих чи липких матеріалів. Номінальна робоча температура повітря 80°С, при загальному вмісті домішок у повітрі до 1000000 мг/м3(1 кг/м3).

Аеродинамічні показники

Вентилятор пиловий ВРП 120-4< strong>5(ВЦП6-45) < strong>розрахований на виконання таких функцій:

• Видалення деревної стружки або пилу з деревообробних верстатів;
• Видалення металевої стружки та пилу з металообробних верстатів;
• Проведення санітарно-технічних та виробничих цілей у стаціонарних умовах;
• Видалення пилу під час обробки вовни, бавовни тощо;
• Застосування в пилоочисних установках та системах пневмотранспорту.

Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 і стандарту конструкції згідно ГОСТ 5976-73.

• одностороннє всмоктування повітря;
• корпус виготовлений за спірально-поворотним стандартом;
• робочі лопатки радіально прямого типу;
• лопатки - кількість 8 шт.;
• напрямок обертання – вправ/лівий;
• схема виконання: клинопасове виконання при використанні клинопасових передач;
• вентилятор може виготовлятись із вуглецевої сталі високої міцності;

Корпус радіального пилового вентилятора ВЦП6-45 (ВРП 120-45) може виготовлятися з вуглецевої або нержавіючої сталі, різноманітних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція є спіралеподібною нероз'ємною конструкцією.

На передній стінці корпусу розташовується вхідний патрубок з фланцем циліндричної форми. Для кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.

Робоче колесо є зварною конструкцією, на якій розташовується 8 прямих лопаток, маточини і дві зірочки.

Радіальний пиловий вентилятор ВЦП 6-45 може бути двох видів: з правим і лівим обертанням, за ГОСТом 10616, а загальний принцип обертання будується за схемою переміщення повітря засобом передачі частини енергії від робочого колеса, який насаджується на вал і обертається за допомогою роботи двигуна.

Корпус разом з двигуном монтується на загальній рамі - це зварна конструкція, яку роблять зі спеціальних швелерів і куточків. Щоб краще закріпити раму, у ній робляться спеціальні отвори для фіксації до фундаменту.

Перед запуском вентилятор пиловий радіальний ВЦП6-45№8, потрібно уважно оглянути та перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:

• Переконайтеся, що робоче колесо легко і плавно обертається;
• Перевірте якість затягування болтів і наскільки добре закріплене робоче колесо;
• Перед запуском необхідно заземлити двигун та корпус вентилятора;
• Ненадовго увімкніть/вимкніть вентилятор, щоб перевірити напрямок обертання робочого колеса. Напрямок повинен відповідати стрілкам покажчикам на корпусі вентилятора;

Після перевірки необхідно запустити вентилятор. І якщо під час роботи вентилятор видає небажані шуми чи стуки, то потрібно перевірити вентилятор пилової ВРП 120-45 на предмет неправильного підключення або поломок.

Вентилятор	Двигун	Потужність, кВт	Частота вр., про/хв	Тиск, Па	Продуктивність. м³/год тис.	Вага, кг
виконання № 5
ВЦП 6-45 (ВРП 120-45) №8	АІР 160 S6	11	1000	830-1410	2,9-16,8	-
ВЦП 6-45 (ВРП 120-45) №8	АІР 180 M6	18,5	1000	1130-1830	3,4-18,8	-
ВЦП 6-45 (ВРП 120-45) №8	АІР 160 S4	15	1500	1224-505	5,24-24,56	533
ВЦП 6-45 (ВРП 120-45) №8	АІР 160 M4	18,5	1500	1481-611	5,76-27,02	558
ВЦП 6-45 (ВРП 120-45) №8	АІР 180 S4	22	1500	1763-820	6,29-28,4	576
ВЦП 6-45 (ВРП 120-45) №8	АІР 180 M4	30	1500	2069-854	6,81-31,93	613
ВЦП 6-45 (ВРП 120-45) №8	АІР 200 M4	37	1500	2399-990	7,34-34,39	680
ВЦП 6-45 (ВРП 120-45) №8	АІР 200 L4	45	1500	2754-1137	7,86-36,85	734

Щоб отримати більше інформації або купити пиловий радіальний вентилятор ВЦП6-45(ВРП 1em>20-45) №8 37 кВт, 1500 об., вам необхідно звернутися до менеджерів компанії «ОВК Комплект». Це професіонали своєї справи, які завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.

Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву та всій Україні.

Дзвоніть нам, щоб дізнатися про свою знижку!
