Габаритні розміри - відцентровий вентилятор ВЦ 4-75 (88-72) №8 7,5 кВт, 1000 об.
Основна інформація - відцентровий вентилятор ВЦ 4-75 №8 7,5 кВт, 1000 об.
Вентилятор ВЦ 4-75 №8 (ВР 89-75 №8, ВР 88-72 №8, ВР 80-70 №8, ВЦ 4-70 №8 8, ВЦ 4-76 №8) призначений для нагнітання повітря в системи кондиціювання та вентиляційні системи, з метою переміщення повітря, а також інших неагресивних газоповітряних сумішей в технологічних, санітарно-технічних або виробничих процесах. Максимально допустима температура переміщення повітря радіального вентилятора ВЦ 4-75 (ВР 88-72) становить 80 градусів, з вмістом пилу (без липких або волокнистих компонентів) до 0,1 г/м3. Висока цілісність корпусу вентилятора ВЦ 4-75 забезпечується за рахунок застосування «Піттсбурського фальця» -найнадійнішого з'єднання у вентиляційній промисловості.
Завдяки ретельному динамічному балансуванню робочих коліс, вентилятор ВЦ 4-75 має високі аеродинамічні характеристики. За рахунок використання деталей зі склопластику в міцній частині вентилятора забезпечується високий рівень шумоподавлення вентилятора ВР 80-75.
Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 8,0 D/Dн = 0.95 (виконання5)
Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 8,0 D/Dн = 1 (виконання5)
Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 8,0 D/Dн = 1.05 (виконання5)
Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 8,0 D/Dн = 1.1 (виконання5)
Експлуатаційні умови - вентилятор ВЦ 4-75 (ВР 89-75)
Вентилятор ВЦ 4-75 , як і будь-який прилад, має свій мікроклімат, необхідний для його максимально ефективного застосування. В помірному кліматі, при прийнятній температурі і належним забезпеченням захистом двигуна вентилятора, його можна використовувати в зонах з підвищеною небезпекою. Також вентилятори можуть комплектуватися, при необхідності, гнучкими вставками та віброізоляторами.
Залежно від призначення, вентилятори ВР 80-75, ВР 88-72 мають різні складові матеріалів у своїй структурі:
- Для загальнопромислового (так і для загальнопромислового теплостійкого) призначення, основна складова - вуглецева сталь.
- Протикорозійне призначення - нержавіюча сталь.
- У противибуховому виконанні використовуються різноманітні матеріали, такі як латунь та вуглецева сталь.
- Теплостійке протикорозійне виконання забезпечується міцністю завдяки нержавіючій сталі.
Центробіжний вентилятор встановлюється:
- Промислові склади
- Виробничі приміщення
- Цехи
- Крами
- Гаражі
- Дахи
- Громадські місця
Положення корпусу вентилятора з боку всмоктування
Комплектація - радіальний вентилятор ВЦ 4-75 (ВР 80-75) №8 7,5 кВт, 1000 об.

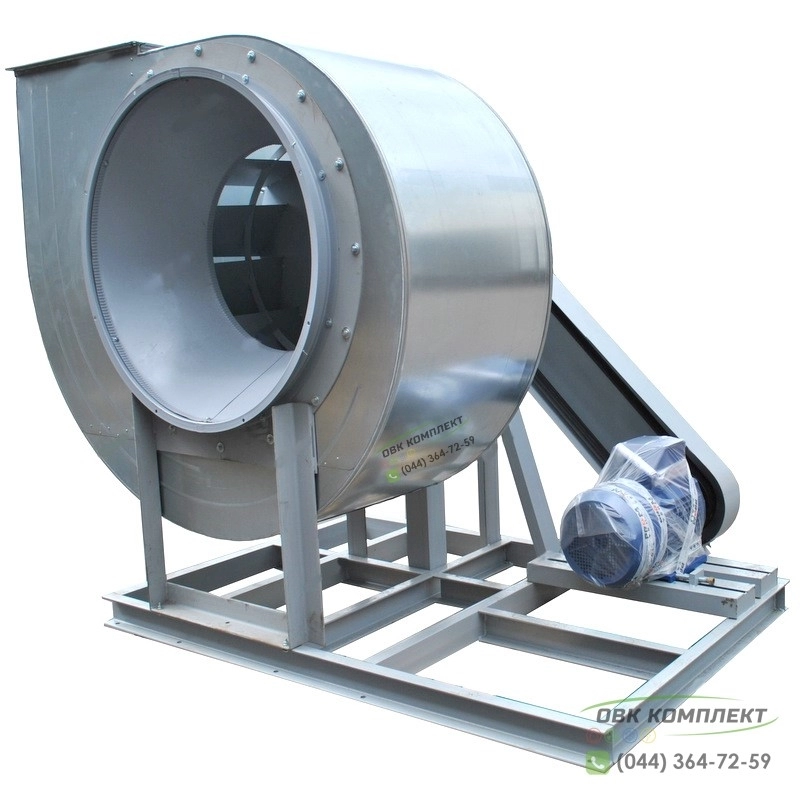

Корпус вентилятора ВЦ 4-75 має спіральну форму, так звану «равлик», з робочим колесом, складові якого - передній і задній диск, 12 приварених лопаток, вигнутих назад і маточина. Отвір на підставі зварної станини, до якої кріпляться електродвигун з кожухом, призначається для кріплення вентилятора на фундамент або на віброізолятор.
Підведення повітря до робочого колеса, у вентиляторіВР 89-75, здійснюється за допомогою колектора конічної форми, який закріплюється на вхідному патрубку вентилятора.
Принцип роботи відцентрового вентилятора ПЦ 4-75
Акустичні характеристики
| Позначення вентилятора | Частота обертання, -10%, об/хв | Сумарний рівень шумової характеристики, не більше, дБ |
| Вентилятор радіальний ВР 88-72.1-8 | 750 | 85 |
| Вентилятор радіальний ВР 88-72.1-8 | 1000 | 96 |
| Вентилятор | Двигун | Потужність, кВт | Частота вр., про/хв | Тиск, Па | Продуктивність. м³/год | Вага, кг |
| виконання № 1 | ||||||
| ВЦ 4-75 №8 | АІР100L8 | 1,5 | 750 | 320 | 9300 | 270,2 |
| ВЦ 4-75 №8 | АІР112MA8 | 2,2 | 750 | 240 | 14000 | 285,6 |
| ВЦ 4-75 №8 | АІР112MB8 | 3 | 750 | 680 | 10600 | 290,5 |
| ВЦ 4-75 №8 | АІР132S8 | 4 | 750 | 680 | 11000 | 298,5 |
| ВЦ 4-75 №8 | АІР132S6 | 5,5 | 1000 | 800 | 17000 | 306 |
| ВЦ 4-75 №8 | АІР132М6 | 7,5 | 1000 | 780 | 22000 | 323,5 |
| ВЦ 4-75 №8 | АІР160S6 | 11 | 1000 | 900 | 23000 | 366 |
| ВЦ 4-75 №8 | АІР100L4 | 4 | 1500 | - | - | - |
| ВЦ 4-75 №8 | АІР112М4 | 5,5 | 1500 | - | - | - |
| ВЦ 4-75 №8 | АІР132S4 | 7,5 | 1500 | - | - | - |
| ВЦ 4-75 №8 | АІР160М4 | 18,5 | 1500 | - | - | - |
| виконання № 5 | ||||||
| ВЦ 4-75 №8 | АІР100L6 | 2,2 | 1000 | 350 | 11000 | 383,3 |
| ВЦ 4-75 №8 | АІР112MA6 | 3 | 1000 | 400 | 15000 | 403 |
| ВЦ 4-75 №8 | АІР132М6 | 7,5 | 1000 | 780 | 22000 | 441,5 |
| ВЦ 4 -75 №8 | АІР160S6 | 11 | 1000 | 900 | 23000 | - |
| ВЦ 4-75 №8 | АІР132М4 | 11 | 1500 | 950 | 20000 | 443,5 |
| ВЦ 4-75 №8 | АІР160S4 | 15 | 1500 | - | - | - |
Щоб отримати більше інформації або купити відцентровий вентилятор ВЦ 4-75 (ВР 80-75 , ВР 88-72) №8 7,5 кВт, 1000 об., вам необхідно звернутися до менеджерів компанії "ОВК Комплект". Це професіонали своєї справи, які завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.
Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву та всій Україні.
