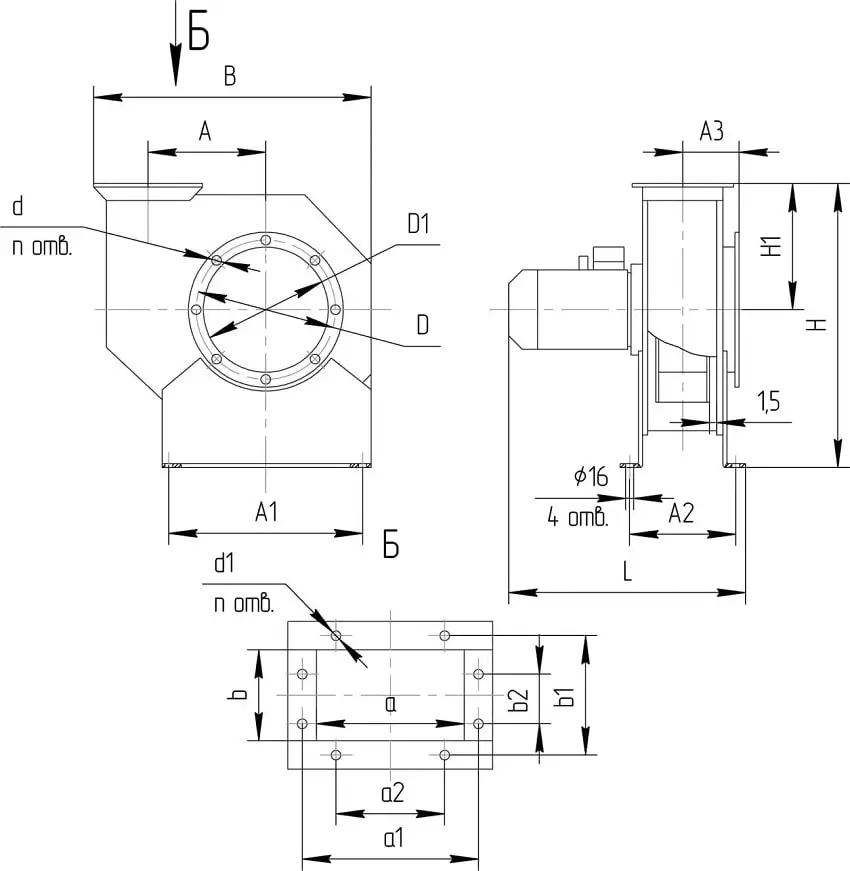

Габаритні розміри - радіальний вентилятор високого тиску ВЦ 10-28 (ВР 200-28) №5 37 кВт, 3000 об.
| № вентилятора | A | A1 | A2 | A3 | a | a1 | a2 | B | b | b1 | b2 | D | D1 | d | d1 | H | H1 | L | n |
| ВЦ 10-28 №5,5 | 305 | 380 | 500 | 145 | 200 | 250 | 160 | 768 | 150 | 200 | 100 | 350 | 306 | - | 10 | 810 | - | 860 | 10 |
Застосування - відцентровий вентилятор ВЦ 10-28 №5 37 кВт, 3000 про.
Радіальний вентилятор ВЦ 6-28 застосовується для видалення відпрацьованого повітря та не агресивних газо-повітряних сумішей. Номінальна робоча температура повітря, що переміщається до +80°С. Вентилятор може переміщати повітря з вмістом пил і твердих домішок не більше 0,1 мг, але без вмісту липких або волокнистих матеріалів.
Вентилятор високого тиску ВЦ 10-28 (ВР 200-28) запобігає незапланованим пошкодженням, коли двигун захищений від влучення на нього прямих сонячних променів та атмосферних опадів. За наявності помірного клімату використовують 1-у категорію розміщення вентилятора.
Вентилятор ВЦ 10-28 встановлюється в системах повітряного опалення, припливно-витяжної вентиляції, в системах кондиціювання повітря, в різних технологічних установках, де відсутні вибухонебезпечні речовини . Радіальний вентилятор відмінно підходить для таких санітарно-технічних цілей, як:
- системи кондиціювання повітря;
- вентиляція та повітряне опалення виробничих, громадських чи житлових приміщень;
- здійснення подачі повітря до вагранок, сушильних печей;
- вентиляційні системи зернових елеваторів та глибоких шахт;
- якісне транспортування пилу та легких сипучих речовин;
- санітарно-виробничі цілі.

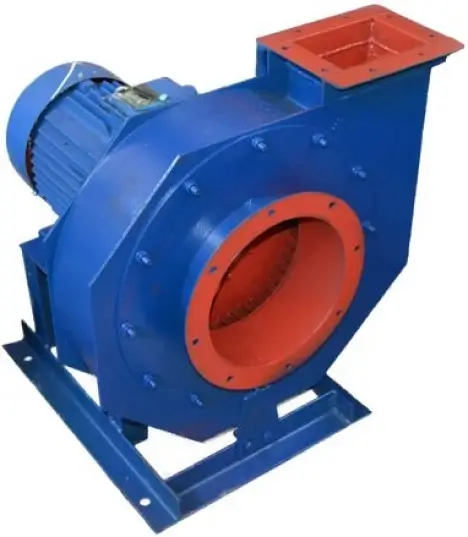

Основна інформація – радіальний вентилятор високого тиску ВЦ 10-28 (ВР 200-28), №5
- Забезпечує потрібний рівень високого тиску;
- Має корпус спіралеподібної форми;
- Одностороннє всмоктування;
- Можливість обертання – право/ліво;
- Наявність прямого та пасового приводу;
- Комплектація 48 лопатками обертання;
- Можливість виготовлення вентилятора з різних матеріалів.
Центробіжний вентилятор відповідає кращим показникам якості та зібраний за технологічними стандартами ГОСТ 15150-69 та ТУ У 29.2-00909779-002:2009.
Особливість конструкції – відцентровий вентилятор високого тискуВР 200-28-5
Вентилятор комплектується в міцний корпус турбінного виду з листового, сортового прокату. Робоче колесо з 16-ма лопатками приварюється до переднього і заднього дисків, а задній диск у свою чергу кріпиться до втулки за ліпленнями. Дпозови та лопатки – листова сталь, втулки – сірий чавун. Монтаж вентилятора до повітропроводу проходить за допомогою фланцевого з'єднання. Напрямок обертання робочого колеса може здійснюватися праворуч і ліворуч.
Основні переваги – радіальний вентилятор ВЦ 10-28
- Проста, але функціональна конструкція;
- Надійна експлуатація;
- Щодо високого рівня ККД;
- Низький рівень енергоспоживання.

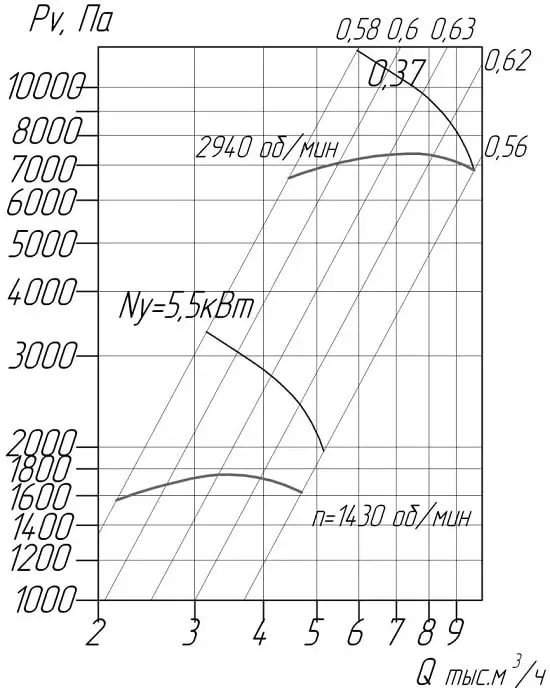

| Вентилятор | Двигун | Потужність, кВт | Частота вр., про/хв | Тиск, Па | Продуктивність. м³/год тис. | Вага, кг |
| виконання № 1 | ||||||
| ВЦ 10-28 №5 | АІР112М4 | 5,5 | 1500 | 1430 | 6 | 105 |
| ВЦ 10-28 №5 | АІР200М2 | 37 | 3000 | 6800 | 9,9 | 291 |
Щоб отримати більше інформації або купити радіальний вентилятор високого тиску ВЦ 10-28 (ВР 200-28-5) №5 37 кВт, 3000 об., вам необхідно звернутися до менеджерів компанії «ОВК Комплект». Це професіонали своєї справи, які завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.
Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву та всій Україні.
