Габаритні розміри
| № вентилятора | D | D1 | H | d | d1 | d |
| ВКР №8 | 800 | 1130 | 1110 | 800 | 951 | 1072 |
Даховий вентилятор ВКР-8 забезпечує якісну вентиляцію в приміщеннях різної спрямованості, коли модель встановлюється безпосередньо на дах будівлі або монтується прямо до вентиляційних каналів.
>Вентилятор кришний ВКР №8 призначений для видалення відпрацьованого повітря з приміщень. Крім повітря, модель також може видаляти не агресивні та не вибухонебезпечні газові суміші, в яких може міститися пил або тверді, липкі, волокнисті елементи при їх щільності в 0,1 г/м3.
Номінальна робоча температура повітря, що проганяється від -40°С до +40°С, в тропічному кліматі можлива робота дахового вентилятора при температурі +45°С, якщо модель розміщена по 2-ій категорії. Вентилятор розроблений таким чином, щоб повністю захистити двигун від несприятливих кліматичних умов.Аеродинамічні показники
Вентилятор кришний ВКР-8 можна використовувати:
- Вентиляційні системи промислових будівель різного спрямування;
- Вентиляційні системи соціальних установ;
- Вентиляційні системи сільського господарства;
- Інші санітарно-технічні цілі.
- Модель працює при низькому тиску;
- Пристрій здійснює одностороннє всмоктування;
- Кількість лопатей – 12 штук;
- Робочі лопаті загинаються назад;
- Обертання вентилятора – право/ліво.
Дахові вентилятори ВКР-8 виготовляються відповідно до стандарту ТУ У 29.2-00909779-002:2009 і можуть йти в корпусі з вуглецевої або оцинкованої сталі, корпусі з алюмінієвого слава, а також у виконанні з інших різнорідних матеріалів.

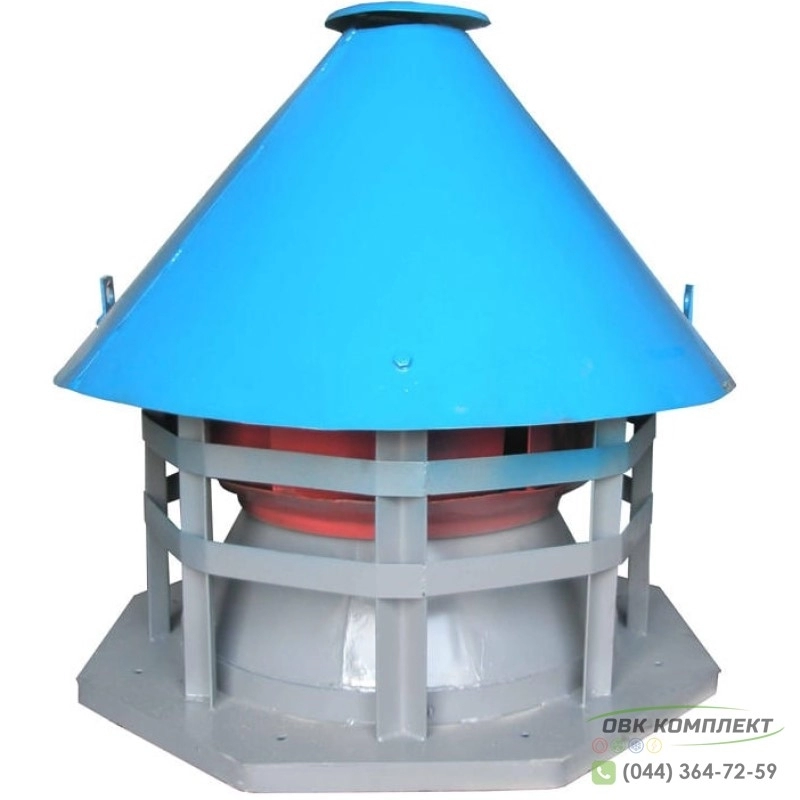

Корпус вентилятора являє собою виконання, коли при прямій установці повітря виходить у сторони. Модель складається з ковпака, радіального вентилятора та міцної основи.
Дахові вентилятори виготовляють за першою конструкційною схемою (ГОСТ 11442), коли робоче колесо встановлюється на вал мотора. Загальний корпус виробляється з листового прокату, і може бути правого або лівого обертання, коли відбувається якісне формування потоку на всмоктування та нагнітання.
Робоче колесо складається з 12 робочих лопаток, які виробляються з листової сталі, а їх втулки з сірого чавуну. Ця деталь також розрахована на якісне нагнітання повітря та може працювати при правому та лівому обертанні.
Вентилятор даховий ВКР №8 4 кВт, 1000 об. радіальний має грамотно опрацьовану конструкцію, що дозволяє встановлювати модель на дахи різних приміщень, а також на фасади будинків та інші горизонтальні поверхні. Конусоподібна конструкція та захисний кожух не дає проникати всередину приміщення дощу або снігу, також захищаючи від виходу з ладу і сам агрегат.
Для зручності установки на корпусі розташовані спеціальні петлі для крана. Це спрощує транспортування моделі на дах будівлі.
Подбайте, щоб поверхня, на яку встановлюється вентилятор, була рівною і на ній не було жодних пошкоджень або сторонніх предметів.
| Вентилятор | Двигун | Потужність, кВт | Частота вр., про/хв | Тиск, Па | Продуктивність. м³/год тис. | Вага, кг |
| виконання № 1 | ||||||
| ВКР №8 | АІР 112 МВ8 | 3 | 750 | 300 | 14,64-15,9 | 185 |
| ВКР №8 | АІР 132 S8 | 4 | 750 | 350 | 15,8-19,3 | 185 |
| ВКР №8 | АІР 112 MA6 | 3 | 1000 | 520 | 15,35-18,75 | 185 |
| ВКР №8 | АІР 112 MB6 | 4 | 1000 | 600 | 17,15-21,8 | 185 |
| ВКР №8 | АІР 132 S6 | 5,5 | 1000 | 660 | 18,2-22,0 | 185 |
| ВКР №8 | АІР 132 М6 | 7,5 | 1000 | 710 | 18,4-22,6 | 185 |
| ВКР №8 | АІР 160 М4 | 18,5 | 1500 | 1500 | 23,4-33,5 | 185 |
| ВКР №8 | АІР 180 S4 | 22 | 1500 | 1550 | 26,0-35,2 | 185 |
Щоб отримати більше інформації або купити даховий вентилятор ВКР №8 4 кВт, 1000 об.вам необхідно звернутися до менеджерів компанії «ОВК Комплект». Це професіонали своєї справи, які завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.
Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву та всій Україні.
