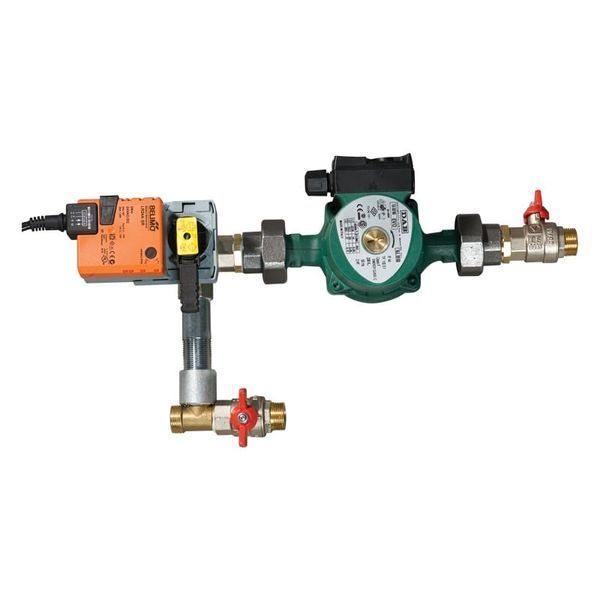

Змішувальний вузол ВЕНТС УСВК 3/4-4

Змішувальний вузол ВЕНТС УСВК 3/4-4

Відгуки: 0
Бренд: VENTS
Номер: 0687868695
ЦІНА:з ПДВ
21 167ГРН
($ 536 | 487 €)
В наявності
Опис

Габаритні розміри - змішувальний вузол ВЕНТС (VENTS) УСВК 3/4-4h2>

Габаритні розміри змішувального вузла ВЕНТС УСВК 3/4-4

Тип

В

H

H1

L

Маса, кг

Розмір

150

290

180

460

4,1

Загальні відомості

Розглядається модель - змішувальний вузол ВЕНТС УСВК 3/4-4 використовується для плавних регулювань витрати теплоносія у повітроводних системах, де для нагрівання або охолодження повітря використовуються водяні нагрівачі та охолоджувачі. Ця позиція проводить регуляцію витрати теплоносія, що надходить у теплообмінник, контролюючи задану температуру припливного повітря.

Вузол УСВК 3/4-4 працює з канальними нагрівачами НКВ, канальним охолоджувачем ОКВ, а так само з усіма вбудованими водяними теплообмінниками (нагрівачами та охолоджувачами) припливних та припливно-витяжних агрегатів.

Характеристика конструкції

Ця конструкція змішувального кута являє собою:

  1. Циркуляційний насос, який проводить безперервну роботу теплообмінника;
  2. Робочий електропривод;
  3. Трьохходовий кран для змішування водяних потоків холодної та гарячої води;
  4. Циркуляційна перемичка для перекриття вже проведеної води.

Конструкція змішувального вузла ВЕНТС УСВК

За допомогою даного конструкційного виконання змішування води проходить якісніше. Робоча характеристика відбувається в діапазоні від 0 до 10 В.

Способи підключення

Кріплення проходить на гнучкі шланги з жорсткою фіксацією біля стіни. Це необхідно для більш якісної роботи вузла змішувача.

Електричне підключення проходить за допомогою професіоналів зі встановлення даної позиції, т.к. при належній підготовці дані роботи проводити не рекомендується.

Особливості

  • Робочі підшипники на двигуні насоса змащуються рідиною, що перекачується.
  • Однофазним насосам не потрібний додатковий захист від перевантаження. Хоча для насосів трифазного виконання необхідно передбачити зовнішній захист від навантаження.
  • Максимально допустимий тиск теплоносія у вузлі: 10 бар.

коефіцієнт пропускання   , де Формула обчислення


Δpv100 — втрата тиску при повністю відкритому клапані;
V100strong> — номінальна витрата води при Δpv100.
