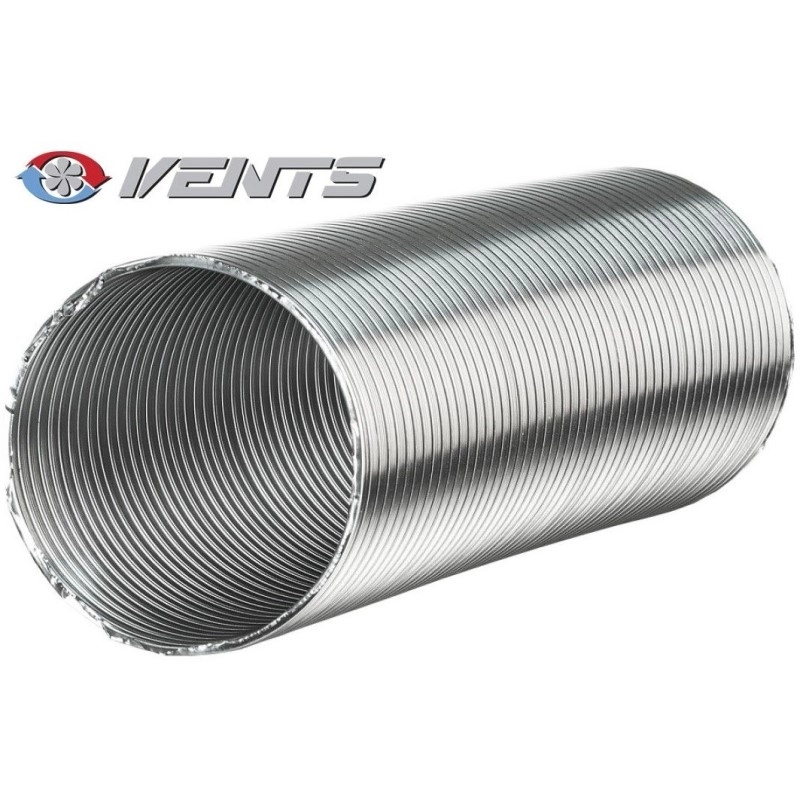

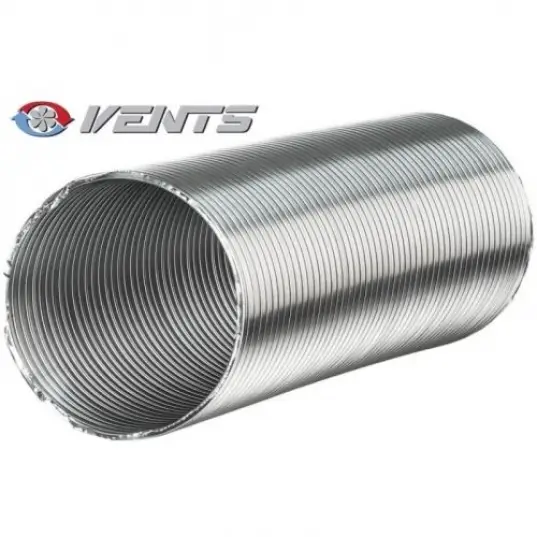

Неізольований повітропровід ВЕНТС Термовент Н 250/6

Загальна характеристика

Неізольований повітропровід ВЕНТС Термовент Н 250/6 може застосовуватися у вентиляційних системах різної спрямованості. Їх гнучка, спірале-навивна конструкція з нержавіючої сталі в кілька разів збільшує аеродинамічні показники та міцність повітроводної системи.

Особливість конструкції

• Виробляються із міцної та негорючої стрічки. Найчастіше це нержавіюча або оцинкована сталь. Ці матеріали зовсім не сприйнятливі до корозійних утворень;
• Підвищений відсоток термостійкості – до 700°С.
• Великий відсоток щільності шва та високі показники по герметичності стало можливим отримати завдяки надщільному потрійному замку;
• Відсоток динамічних втрат значно знижений;
• Простота в установці, невелика вага, хороша еластичність;
• Повна відповідність нормі СНІП 04.05-91 (1998 р.), герметичність – клас «П» (щільні).

Застосування – повітропроводи серії ВЕНТС Термовент Н

Можливо застосовувати для кондиціювання, опалення та вентиляції у промислових або побутових сферах, де номінальний тиск не перевищує 10 000 Па. Можливе встановлення даного повітроводу в системах припливної та витяжної вентиляції, а також для відведення гарячих потоків повітря з котелень, систем димовидалення та витяжки.

Діаграма при втраті тиску на 1 м розтягнутого повітроводу

Приклади розрахунків

1. Вибрати діагональ, що відповідає діаметру повітроводу в мм (в даному випадку 200 мм)
2. Знайти точку перетину цієї лінії з вертикальною лінією необхідного об'єму повітря в м³/год (в даному випадку 500 м³/год).
3. Через точку перетину цих двох ліній проходить горизонтальна лінія, що показує величину втрати тиску в паскалях (Па) на один метр повітроводу (вважаючи, що повітропровід не має вигинів).
4. Умножением знайденої величини втрати тиску (у даному випадку 2,4 Па/м при температурі повітря 20 ⁰С) на повну довжину даної ділянки повітроводу, отримуємо загальну величину втрати тиску. Для розрахунку втрати тиску за наявності вигинів, кожен вигин дорівнює одному метру повітроводу.
