aВодяний нагрівач ВЕНТС НКВ 700x400-2 використовується для забезпечення комфортної температури повітря в різних приміщеннях, включаючи системи опалення, вентиляції та кондиціювання. Основна функція нагрівача полягає в нагріві вентиляційного повітря, яке подається в систему вентиляції. Використовується для каналів із прямокутним перерізом. Модель обладнана 2-ма рядами нагрівальних елементів.
Габаритні розміри водяного нагрівача ВЕНТС НКВ 700x400-2:
Конструкція
Корпус ВЕНТС НКВ 700x400-2 виготовлений із оцинкованої сталі, трубні колектори зроблені з мідних труб, а поверхня для теплообміну представлена алюмінієвими пластинами. Для герметичного з'єднання з вентиляційними трубами нагрівачі використовують гумові ущільнювачі. Дана модель має два ряди труб і призначена для роботи при максимальному робочому тиску 1.6 МПа (16 бар) і максимальній робочій температурі води до +100 °C. Вихідний колектор нагрівача обладнаний патрубком, який може використовуватися для установки датчика занурення з метою вимірювання температури або для захисту від утворення льоду в калорифері. Крім того, нагрівач має ніпель для видалення повітря з системи.
Аеродинамічні характеристики водяного нагрівача ВЕНТС НКВ 700x400-2:
Параметри водяного нагрівача ВЕНТС НКВ 700x400-2:
Приклад розрахунку параметрів водяного нагрівача:

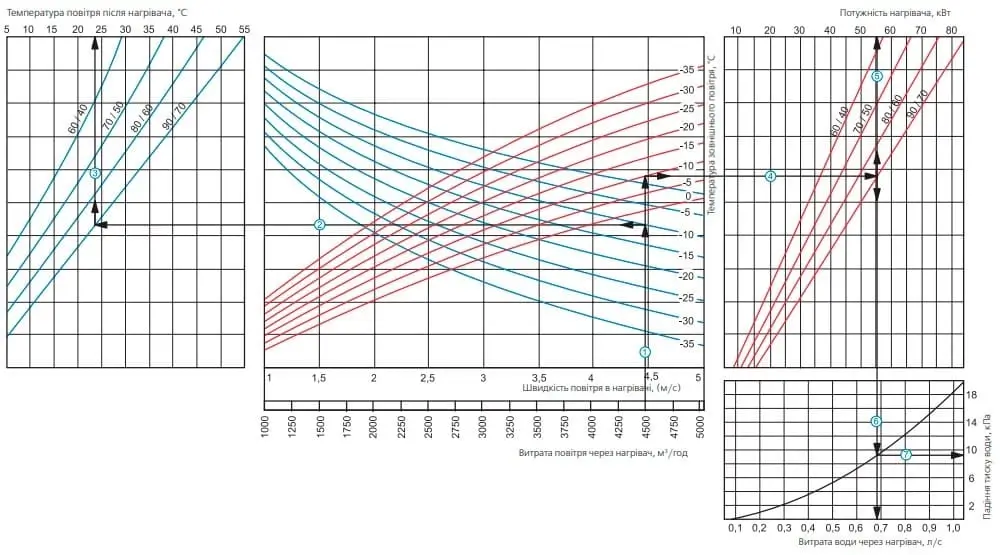

При витраті повітря 4500 м³/год, швидкість в розрізі нагрівача буде складати 4.45 м/с 1.
Щоб знайти температуру, до якої можливий нагрів повітря, необхідно від точки перетину витрати повітря 1 з лінією розрахункової зимової температури (синя лінія, наприклад, -10 °С) провести вліво лінію 2 до перетину з температурним перепадом води (наприклад, 90/70) і підняти перпендикулярно до осі температури повітря після нагрівача (24 °С) 3.
Для визначення потужності нагрівача необхідно від точки перетину витрати повітря 1 з лінією розрахункової зимової температури (червона лінія, наприклад, -10 °С) провести вправо лінію 4 до перетину з температурним перепадом води (наприклад, 90/70) і підняти перпендикулярно до осі потужності нагрівача (55 кВт) 5.
Для визначення необхідної витрати води через нагрівач необхідно опустити перпендикуляр 6 на вісь витрати води через нагрівач (0.68 л/сек.).
Для визначення падіння тиску води в нагрівачі необхідно знайти точку перетину лінії 6 з графіком втрати тиску і провести перпендикулярно 7 вправо на вісь падіння тиску води (9.2 кПа).
Монтаж
Монтаж даного нагрівача відбувається за допомогою фланцевого з'єднання. Важливо відзначити, що водяні нагрівачі можна встановлювати у будь-якому положенні, яке забезпечує можливість видалення повітря з них. При цьому напрямок руху повітря повинен відповідати стрілці, вказаній на калорифері!
Для забезпечення рівномірного розподілу повітряного потоку по всьому перетину рекомендується встановлювати нагрівач так, щоб перед ним був встановлений повітряний фільтр, який запобігає забрудненню пристрою. Нагрівач можна розміщувати як перед вентилятором, так і після нього. У разі встановлення нагрівача за вентилятором рекомендується передбачити вентиляційний канал не менше 1 - 1.5 м, щоб стабілізувати потік повітря і не допустити перевищення максимально допустимої температури повітря всередині вентилятора.
Слід мати на увазі, що калорифер слід підключати за принципом протипотоку, інакше його продуктивність може зменшитися на 5-15%. Усі розрахункові номограми, застосовні виключно до такого типу підключення. Якщо теплоносієм є вода, то слід пам'ятати, що нагрівачі призначені лише для встановлення всередині приміщень. Для зовнішнього монтажу слід використовувати незамерзаючу суміш в якості теплоносія, наприклад, розчин етиленгліколю.
Для забезпечення правильної та безпечної роботи нагрівачів рекомендується використовувати систему автоматики, яка забезпечує повний контроль та захист від утворення льоду. У цій системі включені наступні функції: автоматичне регулювання потужності та температури обігріву повітря; активація вентиляційної системи з попереднім прогрівом нагрівача; використання повітряних заслонок, обладнаних сервоприводом з пружиною повернення; моніторинг стану фільтра з використанням датчика диференційного тиску; автоматичне вимкнення вентилятора у разі загрози утворення льоду на нагрівачі.
