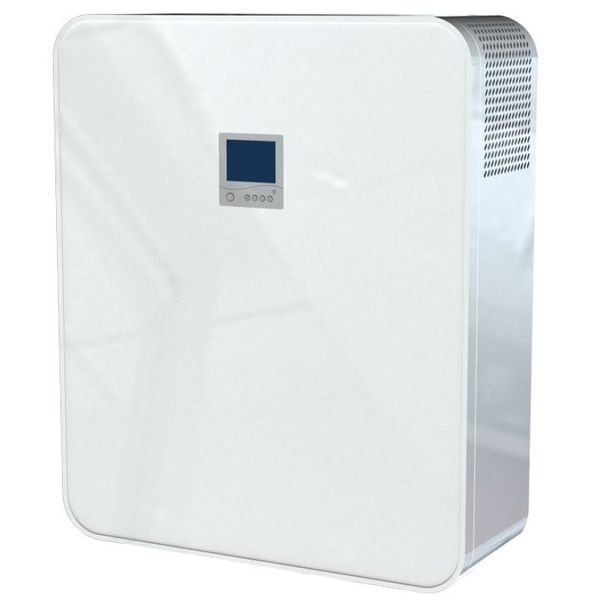

Припливно-витяжна установка ВЕНТС Мікра 100 Е ЕРВ застосовується для оптимальної енергозберігаючої вентиляції окремих кімнат у квартирах, приватних будинках, соціальних та комерційних приміщеннях. Ідеально підходить для організації простої та ефективної вентиляції у приміщеннях. Має теплообмінник з ентальпійної мембрани з ефективною рекуперацією тепла та вологи до 96%. В установці використовуються ЕС вентилятори з високим рівнем продуктивності та ККД. У цій моделі встановлено електричний нагрівач, який гарантує захист від замерзання для рекуператора. Керується за допомогою пульта ДК, що йде в комплекті та вбудованої панелі керування. Монтується на фасадну стіну всередині приміщення, мережа повітроводів при цьому не потрібна. Одна установка здатна забезпечити ефективну вентиляцію у приміщенні площею до 100 м².
Комплектація:
- Установка;
- Кріпильний комплект;
- Ключ;
- Посібник користувача;
- Шаблон;
- Пакувальний ящик;
- Магнітний лист;
- Фланець для витяжного патрубка.
Технічні характеристики припливно-витяжної установки ВЕНТС Мікра 100 Е ЕРВ:
| Швидкість | 1 | 2 | 3 |
| Напруга живлення, В 50/60 Гц | 1 ~ 230 | ||
| Макс. потужність установки без електронагрівача, Вт | 12 | 21 | 45 |
| Потужність електронагрівача переднагріву, Вт | 700 | ||
| Макс. струм установки без електронагрівача, А | 0.4 | ||
| Макс. струм установки з електронагрівачем, А | 3.6 | ||
| Макс. витрата повітря, м³/год | 30 | 60 | 100 |
| Рівень звукового тиску на відст. 3 м, дБА | 13 | 27 | 39 |
| Температура повітря, що переміщується, °C | -20...+40 | ||
| Матеріал корпус | Пофарбована сталь | ||
| Ізоляція, мм | 10 | ||
| Фільтр витяжний | G4 | ||
| Фільтр припливний | G4, F8 (Опціонально: F8 C, H13) | ||
| Діаметр повітроводу, що підключається, мм | 100 | ||
| Маса, кг | 31 | ||
| Ефективність рекуперації | 96% | 89% | 83% |
| Тип рекуператора | Протитечний | ||
Габаритні розміри припливно-витяжної установки VENTS Мікра 100 Е ЕРВ
Конструкція
Корпус. Виготовлений з металу з полімерним покриттям, за винятком фронтальної панелі, яка виконана з акрилу. Корпус має ізоляцію в 10 мм, виготовлену із спіненого синтетичного каучуку. Лицьову панель можна легко зняти для сервісного обслуговування. У задній частині корпусу є два патрубки діаметром 100 мм для забору та викиду повітря з боку вулиці. Також є можливість підключення третього для можливості приєднання додаткового витяжного повітроводу з іншої кімнати (не радимо підключати до кухні або туалету).
Вентилятори. Пристрій обладнано осьовими вентиляторами, з ЕС двигунами нового покоління, які мають високий рівень продуктивності та ККД. Двигуни мають робоче колесо із назад загнутими лопатками.
Фільтри. У даній моделі використовуються фільтри зі ступенем очищення G4 для витяжного повітря, і F8 для припливного. Дані фільтри гарантують якісне очищення повітря та захист елементів пристрою від забруднень.
Рекуператор. Виготовлений з ентальпійної мембрани. Ефективність рекуперації досягає 96%. Завдяки матеріалу з високим рівнем тепловіддачі, тепло повітря та волога віддається припливному повітрю. Але під час самого процесу потоки не змішуються. Варто зазначити, що в даній моделі конденсат передається через матеріал теплообмінника припливного повітря, тому дренаж у цьому пристрої не виводиться.
Нагрівач. Модель обладнана електронагрівачем для нагрівання повітря перед його надходженням у теплообмінник. Нагрівач має потужність у 700 Вт, запускається автоматично і гарантує захист рекуператора від замерзання.
Повітряні заслінки. У пристрої встановлено автоматичні заслінки. Вони перегороджують припливний та витяжний канал при відключенні установки. Це усуває появу протягу при вимкненій вентиляції.
Принцип роботи
З установки на вулицю виходять два повітроводи через отвори у стіні. В один і той же момент, повітря з приміщення видаляється і замінюється повітрям з вулиці, завдяки двом вентиляторам. У теплообміннику ці потоки повітря стикаються через матеріал пластин з високою тепловіддачею, але не змішуються. Ось так виникає процес рекуперації, тепле витяжне повітря нагріває повітря з вулиці.
Керування
Керування пристроєм здійснюється за допомогою пульта дистанційного керування та вбудованої панелі керування розташованої на фронтальній частині установки. Ви можете:
- увімкн./вимк. пристрій;
- вибрати потрібну швидкість (3 швидкості);
- налаштувати свою продуктивність для кожної швидкості (налаштування за замовчуванням: 1 - 30 %, 2 - 60 %, 3 - 100 % від максимальної продуктивності);
- запустити таймер підвищеної продуктивності з поверненням на минулу швидкість через певний проміжок часу (від 20 до 60 хвилин);
- створити свій тижневий розклад зміни режимів роботи установки. Один день має до чотирьох записів. Кожна з них може задавати включення, вимкнення нагрівача та вентиляторів, а також зміну продуктивності.
- стежити за станом пристрою (потрібно очистити фільтри, чи немає аварії тощо.).
Монтаж
Припливно-витяжна установка ВЕНТС Мікра 100 Е ЕРВ монтується на фасадну стіну всередині приміщення. Стіна має бути від 100 мм завтовшки. Для початку, на стіні позначте отвори для повітроводів, за допомогою шаблону, що йде в комплекті.
Після виконання потрібних отворів, прикріпіть шаблон до стіни, використовуючи дюбелі та шурупи. Потім вставте пластикові димарі в раніше виконані отвори. Шаблон служить фіксатором для повітроводів, щоб осі патрубків установки збігалися з осями патрубків повітроводів.
З зовнішньої сторони стіни потрібно вмонтувати подвійний металевий ковпак, який буде захищати пристрій від води та сторонніх об'єктів. Нижній витяжний повітропровід встановіть з ухилом на вулицю, щоб забезпечити відведення конденсату у разі його утворення. Після фіксації повітроводів у потрібному положенні заповніть щілину між повітропроводами та стіною монтажною піною.
Після часу, необхідного для застигання піни, зніміть шаблон, а виступи повітроводів, що залишилися, зріжте до рівня поверхні стіни. Перед тим як прикріпити корпус пристрою, зніміть декоративну панель та дістаньте рекуператор. Корпус установки вмонтуйте у пластикові повітряні канали за допомогою патрубків та зафіксуйте його до стіни за допомогою дюбелів та шурупів. Після закінчення всього процесу монтажу (включаючи електричне підключення) встановіть рекуператор та передню панель на місце.
Увага! Повітроводи та зовнішні ковпаки поставляються окремо.
Приклад установки припливно-витяжної станції ВЕНТС Мікра 100 Е ЕРВ
У кожному приміщенні, де потрібна вентиляція, встановлюється припливно-витяжна установка Вентс Мікра 100 Е ЕРВ. Один пристрій забезпечує ефективну вентиляцію в приміщенні площею до 100 м².
