Ізольований повітропровід ВЕНТС Ізовент Н 125/7,6

Загальна характеристика

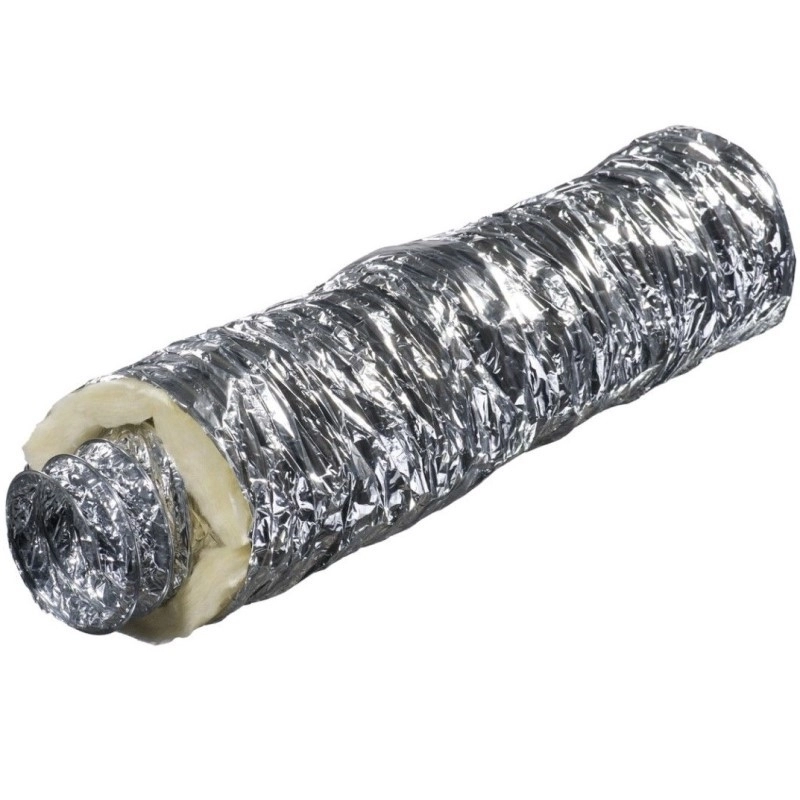

Повітряник ВЕНТС Ізовент Н 125/7,6 застосовується у вентиляційних системах різної спрямованості. Конструкція являє собою гнучкий повітропровід, із стійким каркасом із високовуглецевого дроту із сталі в звуко- та теплоізольованому корпусі.

Особливість конструкції

• Повністю екологічно-очищена модель, яка не містить шкідливих речовин, таких як хлор або кадмій;
• Підвищений відсоток термостійкості та пластичності - М0 короткочасно до +250°С, М1 короткочасно до +150°С).
• Модель повітроводу повністю стійка до розривів або механічних пошкоджень.

Застосування – повітропроводи серії ВЕНТС Ізовент Н 125/7,6

• Якщо ви застосовуєте повітропровід у побутовій вентиляції, кондиціонуванні або опаленні, то загальний тиск у периферійних системах не повинен перевищувати 3000 Па, при особливих вимог до вогнестійкості повітроводу - М0 або М1.
• Такі повітропроводи відповідають усім екологічним показникам, щоб їх можливо було використовувати в різних навчальних закладах, лікувальних центрах, в санаторно-курортних комплексах , дитячих садках і т.д.
• Особлива конструкція гарантує якісну тепло- та звукоізоляцію, а також перешкоджає утворенню конденсату, нормалізації тепла та холоду, зменшення рівня шуму.span>

Діаграма при втраті тиску на 1 м розтягнутого повітроводу

Приклади розрахунків

1. Виберіть діагональ, що відповідає діаметру повітроводу в мм (в даному випадку 200 мм)
2. Знайти точку перетину цієї лінії з вертикальною лінією необхідного об'єму повітря в м³/год (в даному випадку 500 м³/год).
Через точку перетину цих двох ліній проходить горизонтальна лінія, що показує величину втрати тиску в паскалях (Па) на один метр повітроводу (вважаючи , що повітропровід не має вигинів).
3. Умноженням знайденої величини втрати тиску (в даному випадку 2,4 Па/м при температурі повітря 20 ⁰С) на повну довжину даної ділянки повітроводу, отримуємо загальну величину втрати тиску. Для розрахунку втрати тиску за наявності вигинів, кожен вигин дорівнює одному метру повітроводу.
