Електричний нагрівач ВЕНТС НК 400x200-12,0-3 застосовується для забезпечення комфортної температури повітря в різних приміщеннях, включаючи системи опалення, вентиляції та кондиціювання. Основна функція нагрівача полягає в нагріванні приточного повітря, яке надходить до системи вентиляції. Використовується для каналів з прямокутним перерізом. Крім того, ця модель обладнана вбудованим захистом від перегріву!
Габаритні розміри електричного нагрівача ВЕНТС НК 400x200-12,0-3:
Конструкція

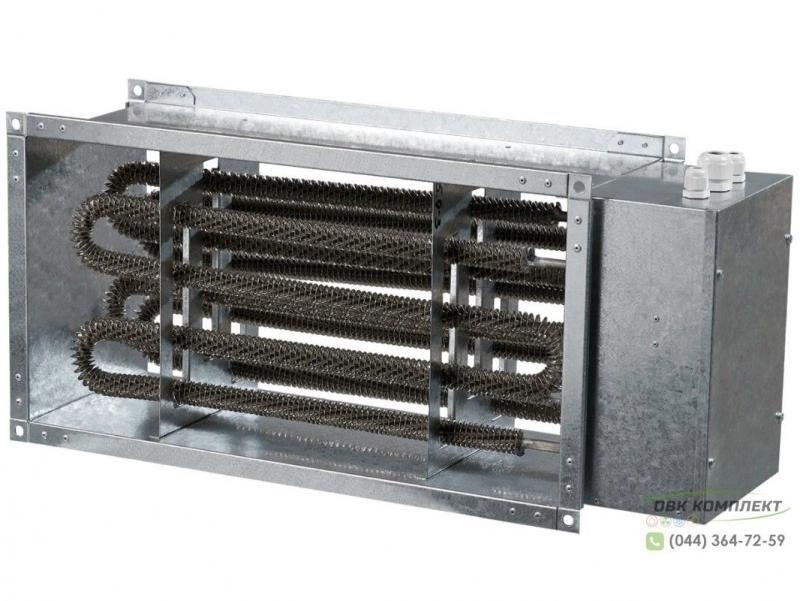

Корпус і комутаційна коробка ВЕНТС НК 400x200-12,0-3 виготовлені з оцинкованої сталі, а нагрівальні елементи, зокрема, виконані з нержавіючої сталі і мають додаткові ребра для збільшення площі теплообміну. Більшу потужність можна отримати, встановлюючи кілька нагрівачів послідовно один за одним. Ці електронагрівачі мають два види захисту від перегріву:
- 1 - при досягненні нагрівання до 50 °С автоматично відбувається замикання системи з повною зупинкою та перезапуском механізму.
- 2 - у разі виникнення форс-мажорних або аварійних ситуацій, коли електричний нагрівач досягає температури 90 °С і більше, можлива ручна зупинка механізму.
Аеродинамічні характеристики електричного нагрівача ВЕНТС НК 400x200-12,0-3:
Монтаж
Монтаж нагрівача ВЕНТС НК 400x200-12,0-3 здійснюється за допомогою фланцевого з'єднання. Напрямок руху повітря повинен співпадати з напрямком стрілки на калорифері. Даних нагрівачів можна встановлювати у різних положеннях, за винятком положення електрощитом донизу, оскільки є ризик затікання конденсату та замикання електропроводки.
Найкраще встановлювати нагрівач так, щоб потік повітря рівномірно розподілявся по всьому перерізу. Перед нагрівачем слід встановити повітряний фільтр, який буде захищати нагрівальні елементи від забруднень. Між нагрівачем та іншими елементами системи рекомендується забезпечити відстань не менше довжини діагоналі калорифера, тобто відстань від кута до кута його повітряного каналу.
Мінімальна швидкість потоку повітря, на яку розрахований нагрівач ВЕНТС НК 400x200-12,0-3, складає 1,5 м/с, максимальна робоча температура вихідного повітря - 40 °С. У разі використання регулятора обертів вентилятора, потрібно забезпечити мінімальний розхід повітря через нагрівач. Забороняється подавати живлення на нагрівач, коли вентилятор вимкнено.
Для коректної роботи пристрою рекомендується використовувати систему автоматики, яка забезпечує комплексне управління і захист: автоматичне регулювання потужності та температури нагріву повітря; контроль стану фільтра за допомогою датчика диференційного тиску; блокування подачі живлення на нагрівач у разі зупинки приточного вентилятора, зниження швидкості потоку повітря та в разі спрацювання вбудованих термостатів для захисту від перегріву. Крім того, система забезпечує відключення системи вентиляції з продуванням нагрівальних елементів. Усі ці заходи гарантують ефективність та безпеку роботи нагрівачів.
Схема підключення електричного нагрівача ВЕНТС НК 400x200-12,0-3
PE - заземлення; L1, L2, L3 - фази; N - нейтраль; S1, S2 – термовимикачі; E1, E2, E3 – ТЕНи; X1 – клемна колодка; X2 – затискач заземлення.
Електричні нагрівачі ВЕНТС НК 400x200-12,0-3 виробляються в Україні на заводі ВЕНТС (VENTS), найбільшим виробником і експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським і міжнародним стандартам та вимогам щодо енергоефективності, надійності і безпеки, що підтверджується відповідними сертифікатами.
