Загальна інформація – вентиляційні решітки однорядні ВЕНТС ОРК 1 630х470Ґрати ВЕНТС ОРК 1 630х470 застосовується в системах припливної або витяжної вентиляції, кондиціонування або опалення, в приміщеннях побутової та дрібної промислової спрямованості. Грати створені для якісного регулювання циркуляції повітряного потоку всередині приміщення.Габаритні розміри
Висота H, мм | Довжина L, мм |
470 | 630 |

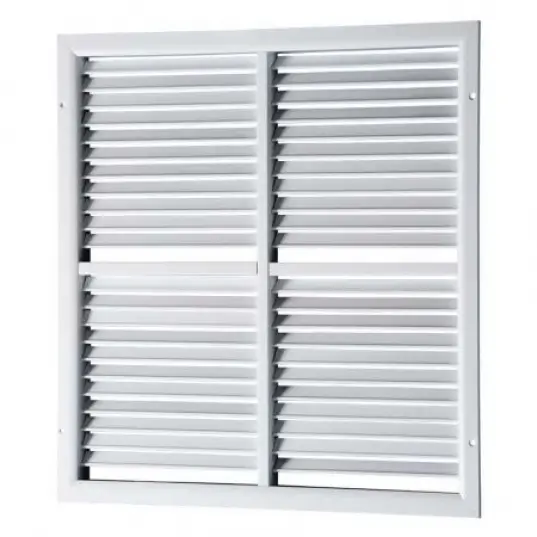

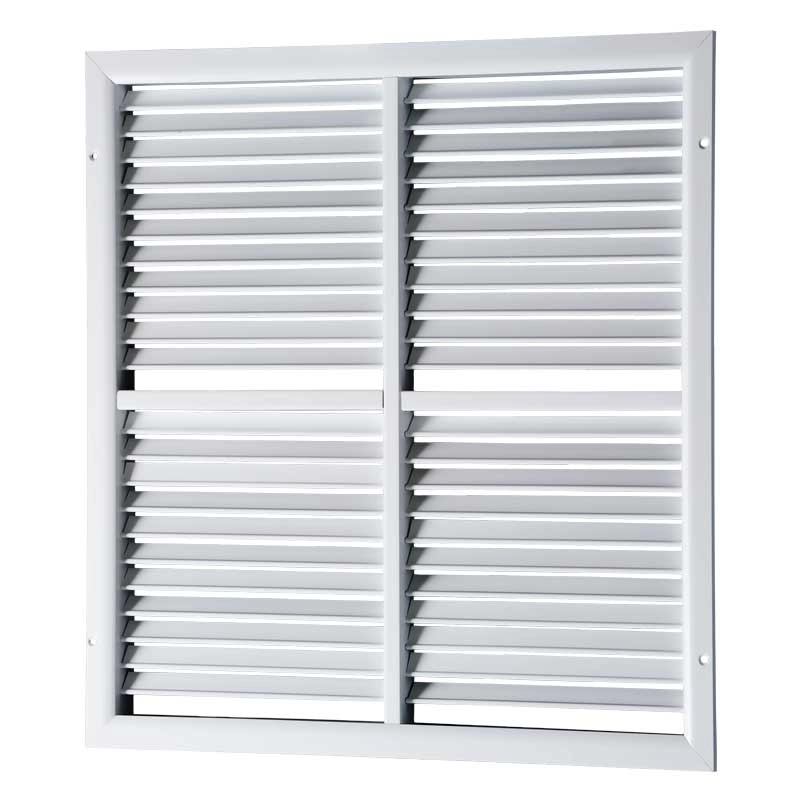

Конструкція решітки ВЕНТС ОРК 1 630х470
Ґрати бувають у кількох виконаннях, залежно від ваших технологічних побажань.
- Грати виготовлені з міцного екструдованого алюмінієвого профілю, який нормально взаємодіє з різними типами повітря;
- Можна змінювати напрямок повітряного потоку;
- Грати комплектуються центральною хрестоподібною перегородкою для забезпечення жорсткості конструкції;
- Поверхня решітки оброблена полімерним або анодованим покриттям, для запобігання негативним впливам;
- Можливість виготовляти ґрати нестандартних розмірів.
Модифікація
- Можливість комплектації адаптером (А) або регулятором витрати повітря (Р);
- Можуть комплектуватися універсальним кріпленням для швидкого монтажу.
Графік втрати тиску та рівня звукової потужності
Формула розрахунку |
ΔPП = ΔP x KП |
| Поправочний коефіцієнт КП | |||
0° | 22° | 45° | |
КП | 1 | 1,25 | 1,5 |
Формула розрахунку |
LWA = LWAO x K |
| Поправочний коефіцієнт К | ||||||
SЖС, м2 | 0,01 | 0,02 | 0,05 | 0,07 | 0,1 | 0,2 |
КП | –9 | –6 | –3 | –1,5 | 0 | +9 |
Умовні позначення
ΔP - втрата тиску, Па;
ΔPп – втрата тиску при різних кутових положеннях напрямних повітряного потоку, Пa;
KП – поправочний коефіцієнт для втрати тиску залежно від кута відхилення напрямних повітряного потоку;
LWA – рівень звукової потужності, дБ(А);
LWAO – рівень звукової потужності для площі живого перерізу 0,1 м2, дБ(А);
K – поправочний коефіцієнт рівня звукової потужності залежно від площі живого перерізу, дБ(А);
SЖС – площа живого перерізу, м2;
V – розрахункова швидкість, м/с.
Схема формування замовлення
В Інтернет-магазині «ОВК КОМПЛЕКТ» ви знайдете більше інформації про це деталі. Також ви можете купити купити вентиляційну решітку ВЕНТС ОРК 1 630х470 в Києві за найнижчими цінами. Якщо у вас виникнуть будь-які питання, наші менеджери завжди готові надати детальну консультацію, оформити замовлення та проконтролювати оперативну доставку до будь-якої точки Києва та України.
Дзвоніть, всі товари є в наявності на складі.
