Габаритні розміри - радіальний вентилятор високого тиску ВЦ 6-28 (ВР 120-28) №5 7,5 кВт, 3000 обstrong>.
| № вентилятора | A | A2 | E | C | D | d | d1 | d2 | Lmax | L1 | L2 | L3 | L4 | L5 | L6 | h | t1 | t2 | T1 | T2 | T3 | T4 | N | N1 | n1 | n2 |
| ВЦ 6-28 №5 | 312 | 920 | 200 | 150 | 200 | 9 | 10 | 16 | 735 | 115 | 320 | 740 | 610 | 98 | 161 | 550 | 100 | 93 | 100 | 186 | 235 | 186 | 10 | 10 | 1 | 2 |
Радіальний вентилятор ВЦ 6-28 застосовується для видалення відпрацьованого повітря та не агресивних газо-повітряних сумішей. Номінальна робоча температура повітря, що переміщується до +80°С, при температурі навколишнього середовища від -40°С до 40°С. Вентилятор може переміщати повітря з вмістом пил і твердих домішок не більше 100 мг / м3, але без липких або волокнистих матеріалів.
Вентилятор високого тиску ВЦ 6-28 (ВР 120-28) запобіжний від будь-яких незапланованих пошкоджень, коли двигун запобіжний попадання на нього прямих сонячних променів та атмосферних опадів, за наявності помірного клімату 1-шу категорію розміщення.
Вентилятор ВЦ 6-28 може бути встановлений в системах повітряного опалення, припливно-витяжної вентиляції, в системах кондиціювання повітря, в різних технологічних установках, де відсутні вибухонебезпечні речовини. Радіальний вентилятор чудово підходить для таких санітарно-технічних цілей:
- системи кондиціювання повітря;
- вентиляція та повітряне опалення виробничих, громадських чи житлових приміщень;
- здійснення подачі повітря до вагранок, сушильних печей;
- вентиляційні системи зернових елеваторів та глибоких шахт;
- якісне транспортування пилу та легких сипучих речовин;
- санітарно-виробничі цілі.

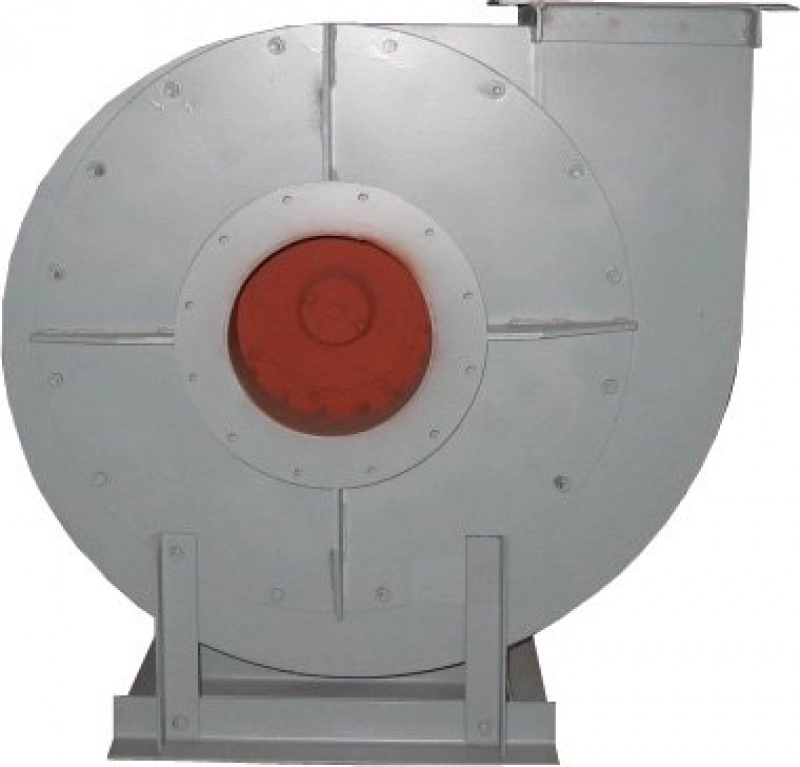

Основна інформація – радіальний вентилятор високого тиску ВЦ 6-28 (ВР 120-28), №5
- Забезпечує потрібний рівень високого тиску;
- Має корпус спіралеподібної форми;
- Одностороннє всмоктування;
- Можливість обертання – право/ліво;
- Наявність прямого та пасового приводу;
- Комплектація 16 лопатками обертання;
- Можливість виготовлення вентилятора з різних матеріалів.
Центробіжний вентилятор відповідає кращим показникам якості та зібраний за технологічними стандартами ГОСТ 15150-69.
Особливість конструкції – відцентровий вентилятор високого тискуВР 120-28-5
Вентилятор йде в міцному корпусі турбінного виду з листового, сортового прокату. Робоче колесо з 16-ма лопатками приварюється до переднього і заднього дисків, а задній диск у свою чергу кріпиться до втулки за ліпленнями. Дпозови та лопатки – листова сталь, втулки – сірий чавун. Монтаж вентилятора до повітропроводу проходить за допомогою фланцевого з'єднання. Напрямок обертання робочого колеса може здійснюватися праворуч і ліворуч.
Основні переваги – радіальний вентилятор ВЦ 6-28
- Проста, але функціональна конструкція;
- Надійна експлуатація;
- Щодо високого рівня ККД;
- Низький рівень енергоспоживання.
| Вентилятор | Двигун | Потужність, кВт | Частота вр., про/хв | Тиск, Па | Продуктивність. м³/год тис. | Вага, кг |
| виконання № 1 | ||||||
| ВЦ 6-28 №5 | АІР112М2 | 7,5 | 3000 | 4873-4830 | 0,56-3,58 | 129 |
| ВЦ 6-28 №5 | АІР132М2 | 11 | 3000 | 5562-4630 | 1,56-4,98 | 177 |
| виконання № 5 | ||||||
| ВЦ 6-28 №5 | АІР90L4 | 2,2 | 1500 | 1638-770 | 0,37-3,54 | 223,6 |
| ВЦ 6-28 №5 | АІР100S4a> | 3 | 1500 | 2022-990 | 0,41-3,91 | 226,6 |
| ВЦ 6-28 №5 | АІР100S2 | 4 | 3000 | 2447-1200 | 0,45-4,3 | 227,8 |
| ВЦ 6-28 №5 | АІР100L2 | 5,5 | 3000 | 2912-1249 | 0,49-4,88 | 236 |
| ВЦ 6-28 №5 | АІР112М2 | 7,5 | 3000 | 3413-1466 | 0,54-4,61 | 254 |
| ВЦ 6-28 №5 | АІР132М2 | 11 | 3000 | 4864-2350 | 0,64-6 | 282,5 |
Щоб отримати більше інформації або купити радіальний вентилятор високого тиску ВЦ 6-28 (ВР 120-28-5) №5 7,5 кВт, 3000 об., вам необхідно звернутися до менеджерів компанії «ОВК Комплект». Це професіонали своєї справи, які завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.
Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву та всій Україні.
