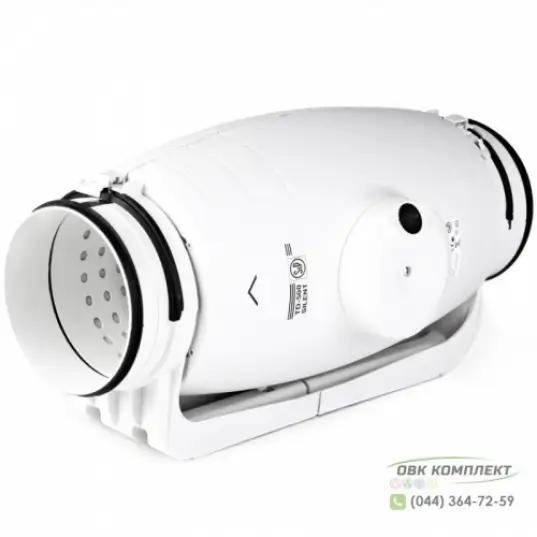

Вентилятор Soler&Palau TD-500/150-160 SILENT T використовується в системах припливно-витяжної вентиляції і відрізняється тишею завдяки шумоізольованому корпусу, який ефективно зменшує рівень шуму на широкому діапазоні частот. Цей вентилятор ідеально підходить для приміщень, де важливо дотримуватися низького рівня шуму, таких як лікарні, музеї, бібліотеки, ресторани, кафе та інші подібні місця. Вбудований захист від перегріву та використання підшипників кочення в двигуні гарантують тривалий строк служби пристрою. Апарат обладнано таймером затримки відключення з часом налаштування від 1 до 30 хвилин. Завдяки компактному корпусу та швидкознімним хомутам монтаж цього вентилятора стає легким і зручним. Крім того, вентилятор обладнаний обертовою на 360° клемною коробкою, що спрощує процес підключення до мережі.

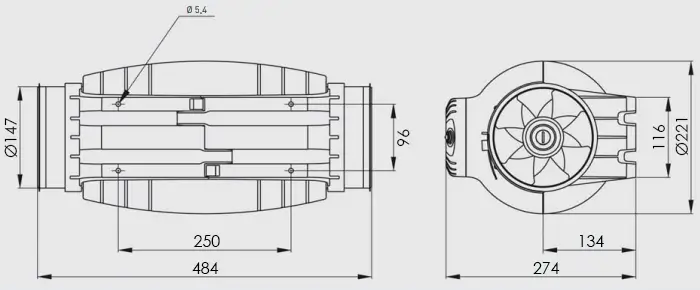

Габаритні розміри вентилятора Soler&Palau TD-500/150-160:
Конструкція
Конструктивно вентилятор TD-500/150-160 SILENT T складається з двох компонентів: монтажний кронштейн та прикріплений до нього корпус вентилятора. Звукові хвилі від двигуна та крильчатки проходять через внутрішній перфорований корпус, і під потрібним кутом прямують на шар шумопоглинаючого матеріалу, через який гасяться практично на 100%. А використання гумових ущільнювачів на з'єднувальних трубах вентилятора виключає передачу вібрацій від вентилятора до повітропроводів. Корпус вентилятора має зовнішню герметичну обертову на 360° клемну коробку для підключення електроживлення.
Двигун
Модель обладнана однофазним тришвидкісним високоефективним двигуном на кулькових підшипниках, які гарантують тривалу та надійну роботу. Двигун також має вбудований захист від перегріву, який забезпечує безперебійну роботу вентилятора. Клас захисту двигуна - IP 44.
Аеродинамічні характеристики вентилятора Soler&Palau TD-500/150-160 SILENT T:
- qsf - статичний тиск в Па;
- qv - витрати повітря в м³/год;
- P - споживана потужність в Вт;
- SFP - питома потужність вентилятора в Вт/м³/с (сині криві);
- HS - висока швидкість;
- MS - середня швидкість;
- LS - низька швидкість.
Послідовність монтажу вентилятора Soler&Palau TD-500/150-160 SILENT T:
Таймер
Вентилятор Soler&Palau TD-500/150-160 SILENT T оснащений регульованим таймером затримки відключення з тимчасовим інтервалом від 1 до 30 хвилин. Вентилятор підключається через незалежний вимикач. Принцип роботи: вентилятор починає працювати при включенні вимикача, і після його вимкнення продовжує функціонувати відповідно до встановленого часу на таймері. Після закінчення заданого часу вентилятор автоматично вимикається. У даній моделі таймер функціонує лише на високій швидкості і додаткове налаштування швидкості неможливе!

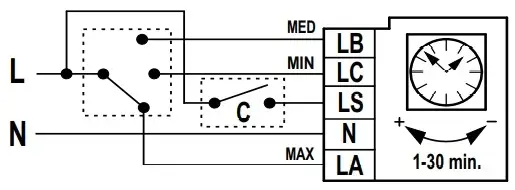

Схема підключення канального вентилятора Soler&Palau TD-500/150-160 SILENT T:
L - фаза; N - нуль; LA — клема максимальної швидкості; LB — клема середньої швидкості; LC - клема мінімальної швидкості; С - незалежний вимикач; LS - лінія підключення таймера.
Технічні характеристики вентилятора Soler&Palau TD-500/150-160 SILENT T:
| Модель | TD-500/150-160 T | TD-800/200 T | TD-1000/200 T | ||||||
| Швидкість | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
| Розмір патрубка, мм | 150/160 | 200 | 200 | ||||||
| Cпожив. потужність, Вт | 41 | 44 | 53 | 90 | 92 | 102 | 122 | 127 | 130 |
| Спожив. струм, А | 0.18 | 0.19 | 0.21 | 0.46 | 0.47 | 0.50 | 0.53 | 0.55 | 0.55 |
| Макс. продуктивність, м³/год | 390 | 470 | 560 | 690 | 780 | 910 | 790 | 910 | 1040 |
| Частота обертання, об/хв | 1820 | 2150 | 2590 | 1660 | 1870 | 2170 | 1920 | 2210 | 2450 |
| Рівень звукового тиску на відстані 3 м, дБ(А) | 26 | 31 | 35 | 22 | 24 | 28 | 24 | 27 | 29 |
| Діапазон робочої температури, °C | -20...+60 | -20...+60 | -20...+60 | ||||||
| Захист | IP 44 | IP 44 | IP 44 | ||||||
Вентилятори Soler&Palau TD-500/150-160 SILENT T виробляються в Іспанії на заводі Soler&Palau, найбільшим виробником і експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським і міжнародним стандартам і вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
