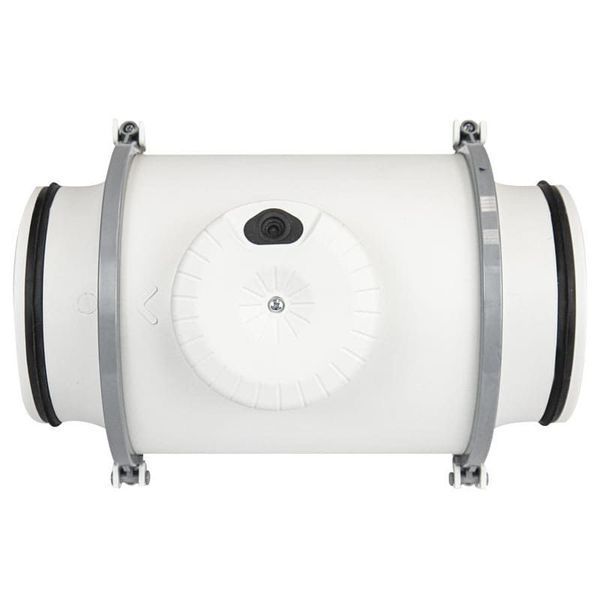

Вентилятор Soler&Palau TD EVO-125 використовується в системах приточно-витяжної вентиляції і відрізняється тишою завдяки інноваційній технології "сайлент-блоків", яка ефективно зменшує рівень шуму на широкому діапазоні частот. Цей вентилятор ідеально підходить для приміщень, де важливо дотримуватися низького рівня шуму, таких як лікарні, музеї, бібліотеки, ресторани, кав'ярні та інші схожі місця. Вбудований захист від перегріву з ручним перезапуском та використання підшипників кочення в двигуні гарантують тривалий термін служби пристрою. Благодаря розбірній конструкції хомутів і заздалегідь закріпленому кронштейну монтаж цього вентилятора стає легким і зручним. Крім того, вентилятор обладнаний клемною коробкою, що спрощує процес його підключення до мережі.
Габаритні розміри вентилятора Soler&Palau TD EVO-125:
Конструкція
Модель TD EVO-125 має гумові "сайлент-блоки" для кріплення електродвигуна до корпусу вентилятора. Ці блоки ефективно амортизують вібрації, що запобігає їх передачі на корпус вентилятора. Корпус вентилятора виготовлений з міцного високоякісного пластика.
Конструктивно вентилятор складається з двох компонентів: монтажного кронштейну та прикріпленого до нього корпусу вентилятора. А застосування гумових ущільнювачів на з'єднувальних трубах вентилятора виключає передачу вібрацій від вентилятора до повітропроводів. Корпус вентилятора має зовнішню герметичну клемну коробку для підключення електроживлення. Крильчатка має спеціальну конструкцію з діагональними лопатками, що дозволяє покращити продуктивність і зменшити рівень шуму.
Двигун
Модель обладнана однофазним тришвидкісним високоефективним двигуном на підшипниках кочення, які гарантують тривалу і надійну роботу. Двигун також має вбудований захист від перегріву з ручним перезапуском, який забезпечує безперебійну роботу вентилятора. Клас захисту двигуна - IP 44, клас ізоляції - F.
Аеродинамічні характеристики вентилятора Soler&Palau TD EVO-125:
- qsf - статичний тиск в Па;
- qv - витрати повітря в м³/год;
- P - споживана потужність в Вт;
- SFP - питома потужність вентилятора в Вт/м³/с (сині криві);
- HS - висока швидкість;
- MS - середня швидкість;
- LS - низька швидкість.
Монтаж
Хомути, які мають конічну форму, забезпечують покращену герметичність прилягання вентилятора і монтажного кронштейна. Завдяки розбірній конструкції цих хомутів, їх можна встановлювати з будь-якого боку кронштейна для зручності монтажу. Змінити напрямок потоку повітря можна просто перевертаючи центральну частину вентилятора, без необхідності демонтажу воздуховодів та кронштейна. Положення клемної коробки змінюється в результаті обертання вентилятора навколо його осі.
Керування
Регулювання швидкостей здійснюється за допомогою перемикання фази між роз'ємами "LA" (висока), "LB" (середня), "LC" (низька) швидкість обертання вентилятора, або за допомогою регулятора швидкості. Також є можливість регулювання швидкості напругою.

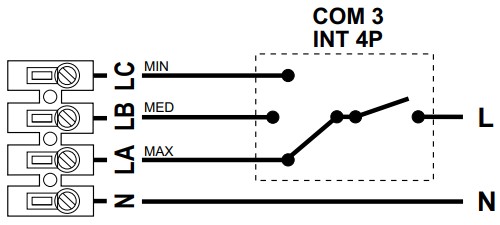

Схема підключення канального вентилятора Soler&Palau TD EVO-125:
L — фаза; N — нуль; LA — клема максимальної швидкості; LB — клема середньої швидкості; LC — клема мінімальної швидкості; COM 3, INT 4P - трьохшвидкісні пульти керування.
Технічні характеристики вентилятора Soler&Palau TD EVO-125:
| Модель | TD EVO-100 | TD EVO-125 | TD EVO-150 | TD EVO-160 | |||||||||
| Скорость | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
| Розмір патрубка, мм | 100 | 125 | 150 | 160 | |||||||||
| Спожив. потужність, Вт | 12 | 13 | 16 | 19 | 21 | 29 | 33 | 38 | 45 | 33 | 37 | 45 | |
| Спожив. струм, А | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 | 0.20 | 0.20 | 0.10 | 0.20 | 0.20 | |
| Макс. продуктивність, м³/год | 150 | 170 | 210 | 210 | 240 | 310 | 430 | 490 | 560 | 440 | 500 | 560 | |
| Частота вращения, хв⁻¹ | 1960 | 2170 | 2450 | 1600 | 1810 | 2320 | 2110 | 2350 | 2610 | 2090 | 2330 | 2600 | |
| Рівень звукового тиску на відстані 3 м, дБ(А) | На вході | 25 | 28 | 32 | 27 | 29 | 36 | 39 | 42 | 44 | 38 | 41 | 44 |
| До оточення | 13 | 16 | 19 | 17 | 19 | 26 | 26 | 29 | 32 | 26 | 29 | 32 | |
| На виході | 25 | 28 | 31 | 28 | 31 | 37 | 39 | 42 | 45 | 39 | 42 | 45 | |
| Діапазон робочої температури, °C | -20...+60 | -20...+60 | -20...+60 | -20...+60 | |||||||||
| Захист | IP 44 | IP 44 | IP 44 | IP 44 | |||||||||
Вентилятори Soler&Palau TD EVO-125 виробляються в Іспанії на заводі Soler&Palau, найбільшим виробником і експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським і міжнародним стандартам і вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
