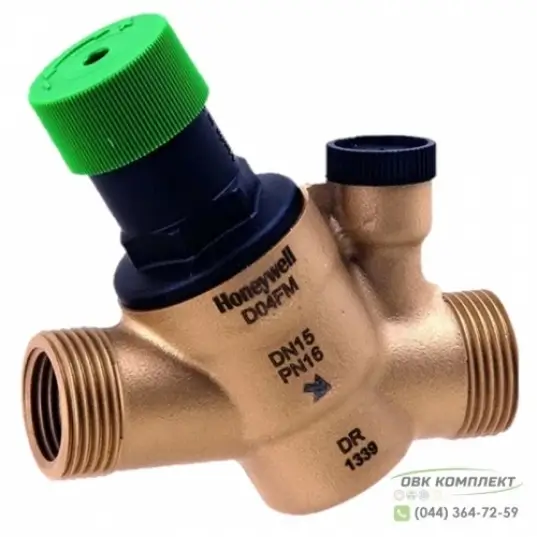

Загальна інформація - регулятор тиску води Honeywell D04FM-3/4A
Регулятор тиску води Honeywell D04FM-3/4A (DN 20) використовується для захисту сантехнічного обладнання від надмірно повішеного тиску в трубопровідній системі. Цей регулятор відмінно підійде як для побутового використання, так і для застосування в промислових цілях приміщень суспільної чи комерційної спрямованості, за умови, що всі технологічні вимоги будуть дотримані.
Головні завдання регулятор тиску води
- Зниження рівня тиску до необхідних та безпечних показників;
- Захист труб або обладнання від гідроударів;
- Захист від сильного тиску води в системі трубопроводу;
- Зниження витрати води та її економія;
- Зниження рівня шуму в гідравлічній системі.
Переваги регулятора тиску води Honeywell D04FM-3/4A
- Корпус регулятора виготовлений із міцних та високоякісних матеріалів. У комплекті йдуть EPDM ущільнювачі, що дозволяє використовувати регулятор як у системах холодного, так і гарячого водопостачання при загальній температурі до 70ºС;
- Встановлення регулятора можна проводити як у горизонтальному, так і у вертикальному положенні, що багато разів спрощує процес введення в експлуатацію;
- Наявність внутрішньої та зовнішньої різьблення;
- Налаштування відбувається за рахунок ручки налаштування;
- Простота ремонту, коли вставка D04FMA-1/2 може бути легко замінена;
- Регулювальна пружина не контактує з водою, що гарантує повну безпеку, гігієнічність та довговічність.
Габаритні розміри
DN | L | h | H | Ri | Ra | Вага |
20 мм | 88 мм | 82,7 мм | 106 мм | 3/4" (внутрішня) | 1" (зовнішня) | 0,36 кг |
Конструкція регулятора
- Корпус виготовлений з латуні (стійка до вимивання цинку);
- Пружина виготовлена з пружинної сталі;
- кришка регулятора виготовлена із пластику пластику підвищеної міцності, який гарантує тривалий час експлуатації;
- Ущільнювачі – NRB (бутадієн-нітрильний каучук) та EPDM (EPR, етилен-пропіленовий каучук).
Регулятор тиску води складається з таких деталей:
1. Корпус редуктора;
2. Заглушка з кільцем ущільнювача;
3. Вставка клапана у зборі;
4. Настроювальна пружина;
5. Ручка регулювання.
Робочі параметри
- Максимальний робочий тиск: 16 бар;
- Діапазон регулювання: 1,5 - 6,0 бар;
- Заводське налаштування: 3 бари;
- Діапазон робочих температур: до +70°С;
- Пропускна спроможність (Kvs): 1,9 м3/год.
Принцип роботи
Регулятор тиску води Honeywell D04FM функціонує за принципом системи вирівнювання зусиль. Зусилля мембрани протидіє зусилля регулювальної пружини. Якщо тиск на виході і, відповідно, зусилля мембрани зменшуються внаслідок відбору води, тоді більше зусилля пружини за своєю величиною призводить до відкриття клапана. Після цього тиск на виході підвищується доти, доки зусилля мембрани та пружини знову не зрівняються. Тиск на вході не впливає на відкриття, ні на закриття клапана. Завдяки цьому коливання тиску на вході не впливає на тиск на виході, забезпечуючи тим самим компенсацію тиску на вході.
Слід звернути увагу, що цей регулятор використовується тільки для зниження тиску води. Для підвищення тиску цей регулятор не підходить.Щоб купити регулятор тиску води Honeywell D04FM-3/4A Вам необхідно зателефонувати професійним менеджерам Інтернет магазину «ОВК Комплект», які завжди готові надати професійну допомогу у виборі найбільше обладнання. Ми надамо інформативну консультацію та оперативну купівлю товару.
Дзвоніть, щоб отримати більше інформації!
