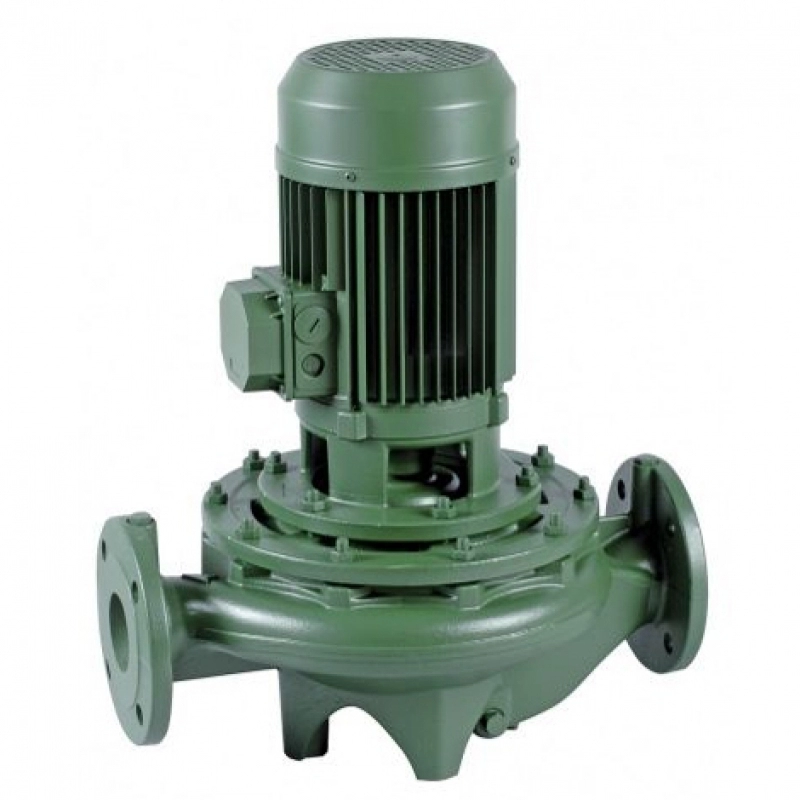

Інлайн насос DAB CM 50-510 T застосовується у системах водопостачання гарячої води, в опаленні та кондиціонуванні житлових приміщень різної протяжності, а також у різному колективному використанні.
In-line насос найкраще взаємодіє з рідиною, без вмісту важких і хімічних домішок. Ця модель значно економить електроенергію, навіть за підвищеного рівня ККД.
Габаритні розміри насоса
L | L1 | L2 | B | B1 | B2 | H | H1 | D | D1 | D2 | D3 | D4 К-ВО ОТВІР |
425 | 225 | 200 | 233 | 120 | 113 | 463 | 105 | 50 PN10 | 102 | 165 | 125 | 4 отв Ø 18 |
Загальні відомості - ін-лайн насос DAB CM 50-510 T
У моделі in-line насоса DAB CM-G передбачено частотний регулятор потужності, що подається, і датчик тиску, які налаштовують точну роботу. В особливих випадках передбачено механізм аварійного вимикання, а також звуковий сигнал при виникненні пошкоджень системи або протікання води.
Номінальна температура прохідної води від -10°C до +140°C. Насос працює від мережі безперебійного живлення в 3x230-400, 3x400 В. Безпека забезпечує IP 55 захист.
In-line насос витримує водяний тиск протягом тривалого часу. Максимальний рівень – 16 бар.
Конструкція насоса
Загальний гідравлічний корпус, а також опора для двигуна насоса робиться з високоміцного сірого чавуну, робоче колесо з технополімеру, а подає ротор з нержавіючої сталі. Для більшої міцності та захисту передбачено два види ущільнення: ЕPDM ущільнення та торцеве з графіту/кераміки або графіт/карбід кремнію.
Ці матеріали дуже стійкі до корозійних пошкоджень, що значно продовжує термін експлуатації, за винятком постійного сервісу та ремонту.p>
У трифазному виконанні насоса необхідно передбачити комплектуючі деталі, які захистять його від перевантажень.
Подвоєний варіант оснащений зворотним клапаном виведення.
Монтаж та введення в експлуатацію
При номінальній потужності 11 кВт відцентровий насос DAB CM/CM-Gstrong> встановлюють, коли вал, що подає, знаходиться в горизонтальному положенні, якщо двигун працюватиме з потужністю більше 11 кВт, тоді модель кріпиться вертикально. Метод монтажу – фланцеве виконання.
Монтаж та встановлення не потребують особливих навичок.
Щоб отримати більш точну інформацію, зв'яжіться з менеджерами компанії «strong>ОВК Комплект». Вони підберуть необхідну модель, виходячи з ваших побажань та мети застосування. Ви отримаєте гарантію якості за доступною ціною.
