Канальний вентилятор BLAUBERG inWave 100/125 використовується в системах припливно-витяжної вентиляції. Завдяки шумоізоляції корпусу, звук роботи вентилятора ефективно поглинається на широкому діапазоні частот і підходить для використання в приміщеннях з високими вимогами до рівня шуму, наприклад: лікарні, музеї, бібліотеки, ресторани, кафе тощо. Модель забезпечує максимальну продуктивність у 220 м³/год - для патрубка 100 мм, 320 м³/год - для патрубка 125 мм за мінімального рівня шуму та споживання енергії. Двигун вентилятора має вбудований захист від перегріву і працює на підшипниках кочення, які гарантують тривалу експлуатацію.
Габаритні розміри вентилятора Blauberg inWave 100/125 (патрубок 100 мм):
Габаритні розміри вентилятора Blauberg inWave 100/125 (патрубок 125 мм):
Конструкція
Корпус вентилятора BLAUBERG inWave 100/125 виготовляється із міцного та якісного пластику. Звуко- та теплоізоляція виготовлена з мінеральної вати завтовшки 50 мм. Спеціальну перфорацію та шумопоглинаючий матеріал поглинають звук на широкому діапазоні частот.
Крильчатка змішаного типу також виконана з високоякісного пластику. Завдяки спеціально спроектованому дифузору, крильчатці і спрямовуючому апарату, вентилятор забезпечує високу продуктивність і збільшений тиск при низькому рівні шуму. Корпус вентилятора має зовнішню герметичну клемну коробку для підключення електроживлення, а також кріпильні кронштейни для зручного монтажу на підлогу, стіну або стелю.
Керування
Регулювання швидкостей здійснюється за допомогою перемикання фази між роз'ємами "High" (висока), "Med" (середня) або "Low" (низька) швидкість обертання вентилятора, а також шляхом зниження напруги за допомогою тиристорного або автотрансформаторного регулятора. Для ступінчастого регулювання ідеально підійде - перемикач швидкостей ВЕНТС П3-1-300, а для плавної - регулятор швидкості ВЕНТС РС-1-300 та SMART Wi-Fi Регулятор швидкості вентилятора.
Приклад підключення вентилятора BLAUBERG inWave через ВЕНТС П3-1-300:
Двигун
Модель обладнана однофазним тришвидкісним високоефективним двигуном на підшипниках кочення, які гарантують довгу та надійну роботу. Двигун також має термозапобіжники, які забезпечують захист від перегріву. Клас захисту двигуна - IPX4.
Технічні характеристики вентилятора BLAUBERG inWave 100/125:
| Модель | inWave 100/125 | |||||
| Швидкість | 1 | 2 | 3 | 1 | 2 | 3 |
| Розмір патрубка, мм | 100 | 125 | ||||
| Напруга живлення, В | 1 ~ 230 | 1 ~ 230 | ||||
| Частота, Гц | 50 | 50 | ||||
| Спожив. потужність, Вт | 28 | 31 | 32 | 31 | 33 | 34 |
| Спожив. струм, А | 0.13 | 0.14 | 0.15 | 0.14 | 0.14 | 0.16 |
| Макс. продукт., м³/год (л/с) | 114 (32) | 147 (41) | 220 (61) | 164 (46) | 216 (60) | 320 (89) |
| Частота обертання, хв⁻¹ | 1568 | 1952 | 2362 | 1552 | 1952 | 2356 |
| Рівень звук. тиску на відст. 3 м, дБА | 19 | 23 | 27 | 20 | 22 | 28 |
| Макс. темп. повітря, що перем., °С | -25...+55 | -25...+55 | ||||
| Захист | IPX4 | IPX4 | ||||

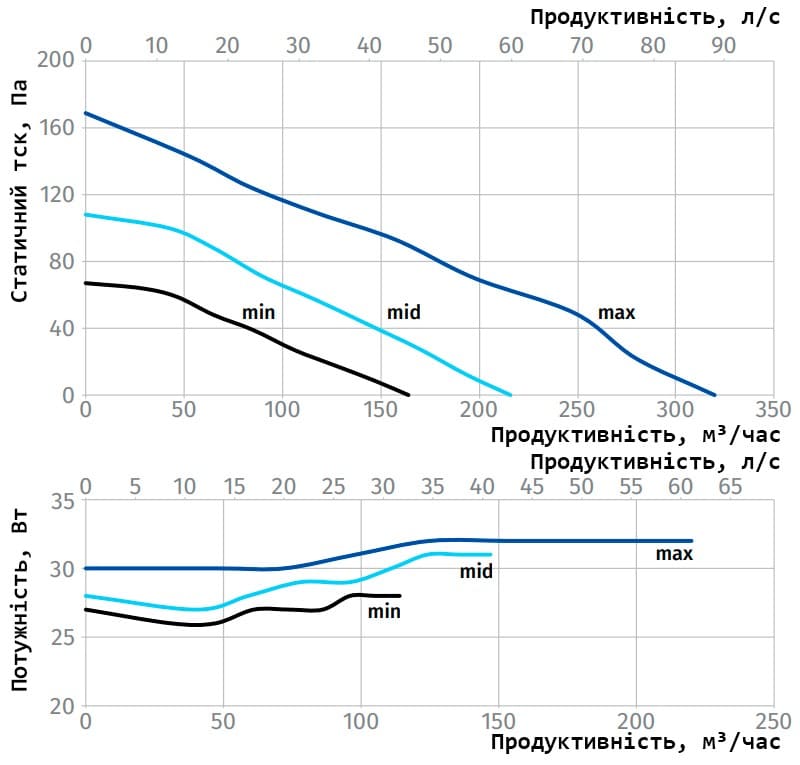

Аеродинамічні характеристики вентилятора BLAUBERG inWave 100/125 (патрубок 100 мм):

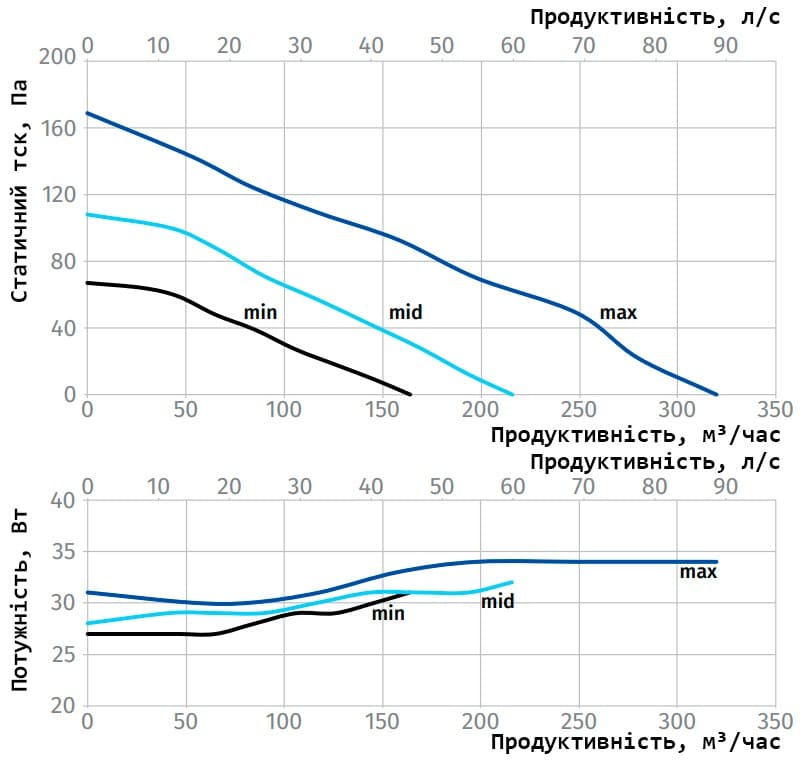

Аеродинамічні характеристики вентилятора BLAUBERG inWave 100/125 (патрубок 125 мм):
Монтаж
Цей вентилятор може бути встановлений як горизонтально, так і вертикально на підлозі, стіні або стелі. Він може використовуватися як самостійний пристрій або у складі наборів, які можуть бути підключені послідовно або паралельно. Дана модель монтується в круглі канали діаметром 125 мм або 100 мм - за допомогою перехідників. Для обслуговування, достатньо відкрутити спеціальні кріплення з боків вентилятора і вийняти пристрій.
Схема підключення канального вентилятора BLAUBERG inWave 100/125:
L - фаза; N - нуль; High — клема максимальної швидкості; Med — клема середньої швидкості; Low — клема мінімальної швидкості; QF — автоматичний вимикач; Х — вхідний клемник.
Вентилятори BLAUBERG inWave 100/125 виробляються в Німеччині на заводі Blauberg. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
