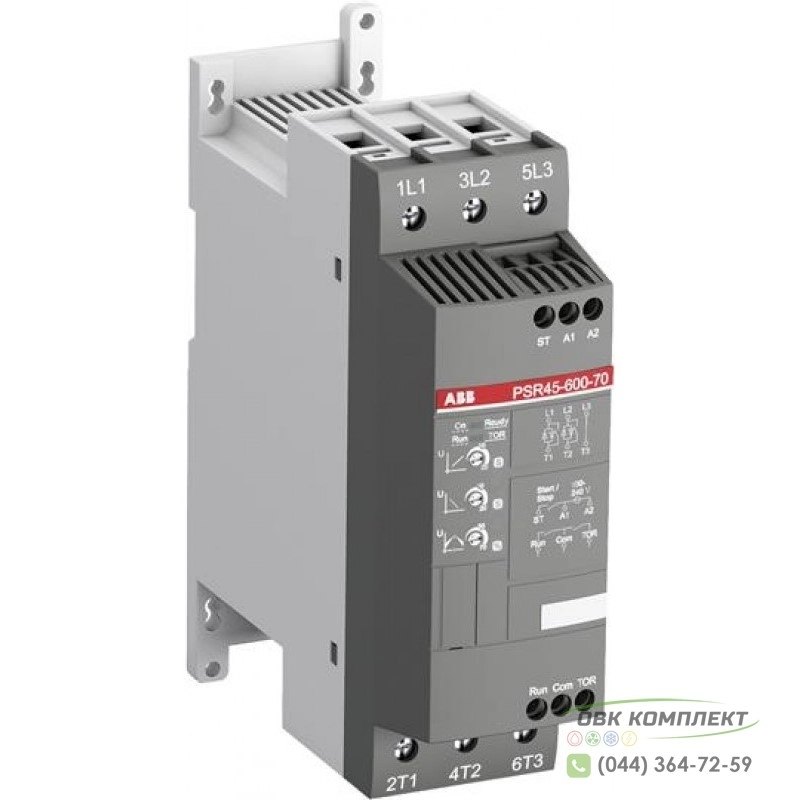

Влаштування плавного пуску ABB PSR45-600-70 22 кВт

Основна інформація – пристрій плавного пуску ABB PSR45-600-70 22 кВт

Найбільш компактна модель серії PSR, за допомогою якої здійснюється керування процесом запуску, роботи та зупинки електродвигунів.

Призначення пристрою:

• плавний розгін;
• плавна зупинка;
• зменшення пускового струму;
• узгодження крутного моменту двигуна з моментом навантаження.

Пристрій обмежує струм шляхом плавного наростання напруги на обмотках електродвигуна, у зв'язку з чим під час пуску вдається утримувати параметри електродвигуна (струм, напруга і т.д.) в безпечних межах, завдяки чому знижується ймовірність перегріву обмоток і усуваються ривки в механічній частини приводу. Імовірність виникнення гідравлічних ударів в трубах і засувках в момент пуску та зупинки так само знижується.

Пристрій плавного пуску ABB PSR можна з'єднати з автоматом захисту електродвигуна за допомогою додаткових аксесуарів, що дозволяє отримати компактне складання з міцною конструкцією, яка сприяє більш якісному управлінню. та захисту електродвигуна від струмів короткого замикання і перевантаження.

Пристрій плавного пуску ABB PSR45-600-70 22 кВт можна використовувати в таких сферах діяльності:

• Промислові електродвигуни різноманітної спрямованості;
• Насосне обладнання промислового призначення;
• Вентиляційне та будь-яке інше кліматичне обладнання;
• Конвеєри та транспортери промислового призначення;
• Компресорне обладнання.

Основні функції пристрою плавного пуску ABB PSR

• Двофазне керування;
• Номінальна робоча напруга: 208–600 В;
• Пуск з лінійною зміною напруги;
• Зупинка з лінійною зміною напруги;
• Вбудований байпас для енергоефективності та простоти встановлення;
• Просте налаштування за допомогою потенціометрів;
• Можливість підключення до промислової шини FieldBus з використанням адаптера FieldBusPlug;
• Сигнальні реле для контролю стану пристрою - роботи (Run) та номінального режиму (TOR);
• Сполучні комплекти для встановлення з автоматами захисту електродвигунів АББ серії MS.

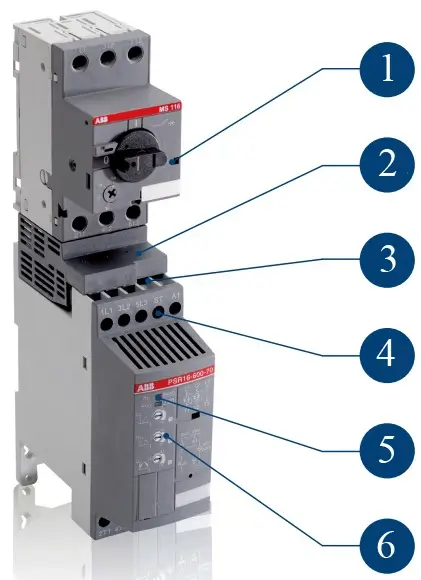

Ця модель має такі технологічні особливості:

1. Захист електродвигуна за допомогою комбінації пристрою серії PSR із апаратами MS. Ця функція дає можливість проводити плавний пуск та зупинку електродвигуна, захищаючи при цьому від навантаження та короткого замикання.

2. Сполучний комплект (аксесуар). Так ви можете з'єднати пристрій плавного пуску та апарати захисту, не використовуючи при цьому зовнішніх провідників, що в кілька разів спрощує монтаж.

3. Простота монтажу – ви можете проводити встановлення на DIN-рейку або скористатися монтажною платою.

4. Вихідні сигнальні реле - для реалізації системи диспетчеризації є реле сигналізації роботи (Run) та номінального режиму (TOR) (PSR25...PSR105).

5. Світлодіодні індикатори стану з режимами роботи On/Ready та Run/TOR.

6. Спрощений процес налаштування – вся робота проходить за допомогою трьох потенціометрів для налаштування часу пуску, часу зупинки та рівня початкової напруги.

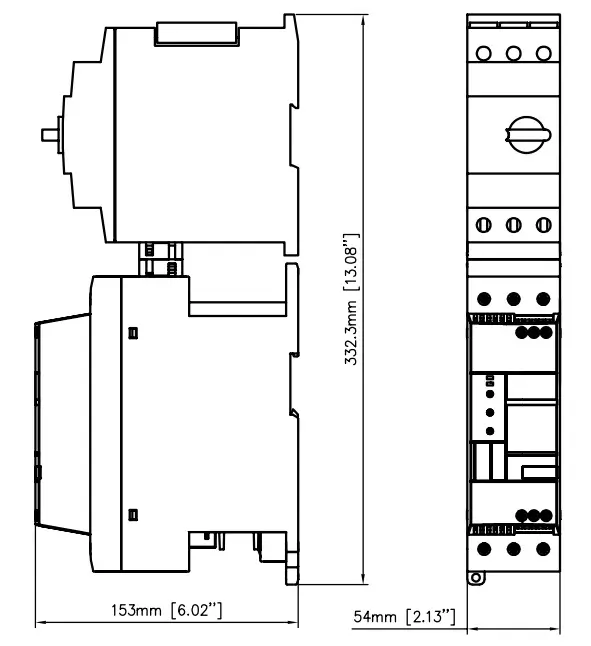

Габаритні розміри

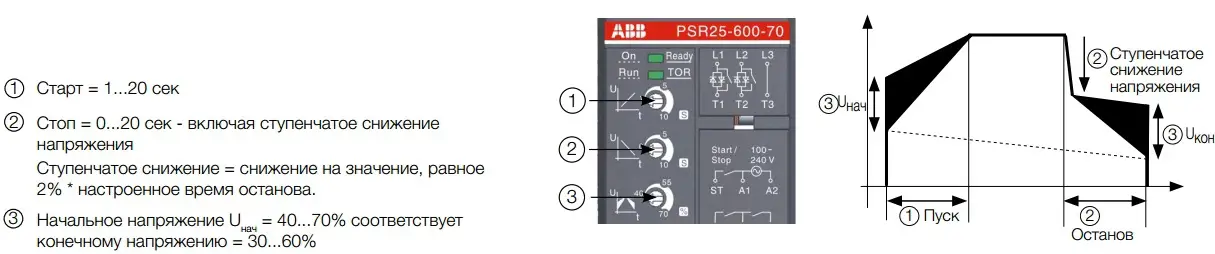

Налаштування пристрою плавного пуску ABB PSR

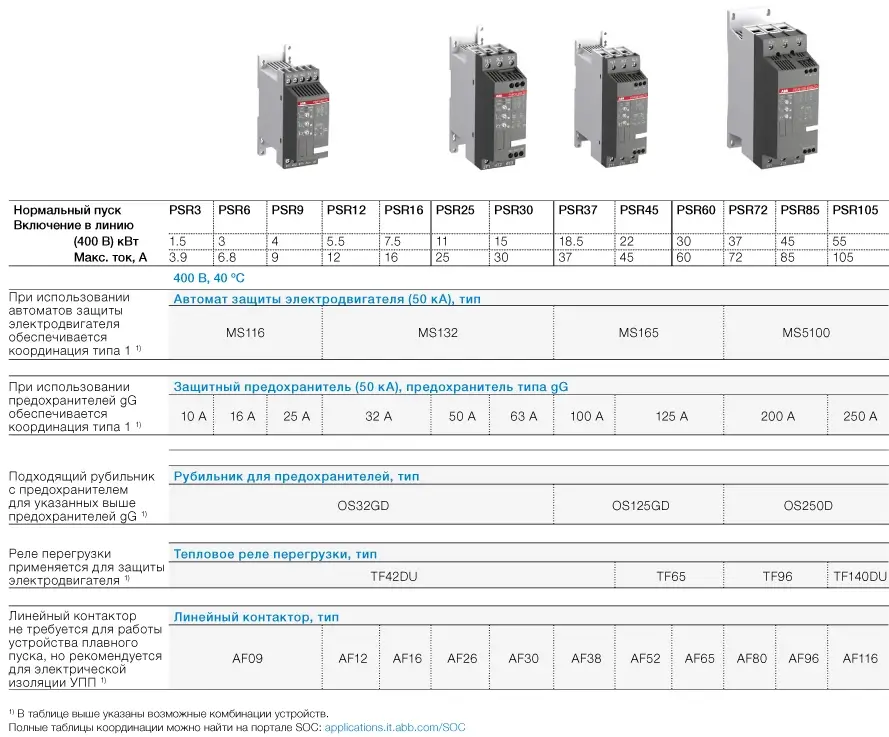

Технічні характеристики

Пам'ятайте, правильно обраний пристрій плавного пуску підвищує показники довговічності та безвідмовності електродвигуна та його приводу!
