Габаритні розміри - відцентровий вентилятор 14-46 №2,5 №3,15 1,1 кВт, 1500 об.
Основна інформація - відцентровий вентилятор ВЦ 14-46 (ВР 280-46) №3,15 1,1 кВт, 1500 об.
Вентилятори середнього тиску ВЦ 14-46, ВР 288-46-3,15, вважаються найбільш ефективними у своєму роді, тому що вони краще проводять завдання із загальнопромислової вентиляції та кондиціювання. Модель працює за мінімальної кількості споживання енергоресурсів.
ВР 288-46 має високі аеродинамічні характеристики, що досягаються внаслідок проведення уважного балансування робочих коліс. За рахунок виробництва деталей міцної частини вентилятора з вуглепластику, модель показує високий рівень шумоізолювання.
Аеродинамічні характеристики вентиляторів ВЦ 14-46 № 3,15 D/Dн = 0.95 (виконання1)
Аеродинамічні характеристики вентиляторів ВЦ 14-46 № 3,15 (виконання1)
Аеродинамічні характеристики вентиляторів ВЦ 14-46 № 3,15 D/Dн = 1.05 (виконання1)
Умови експлуатації та сфера застосування - відцентровий вентилятор ВЦ 14-46 (ВР 280-46)
Основне функціональне призначення вентиляторів середнього тиску ВЦ 14-46, це прогін повітря, вибухонебезпечних, газоподібних, але неагресивних сумішей по вентиляційних, повітроопалювальних системах, визначено встановленому кліматі. Для вентиляторів серії ВЦ це помірний клімат, який може коливатися в температурних межах від -40 °С до + 40 °С, але вже для 2 і 3 категорії розміщення - підходить тропічний клімат
Радіальні вентилятори ВЦ 14-46, ВР 288-46-3,15, залежно від методів їх використання, мають у своїй структурі різні комплектуючі матеріали :
- Для апаратів загального призначення вентилятори виробляють із вуглецевої сталі;
- Для вибухостійких, антикорозійних агрегатів матеріали з нержавіючої сталі;
- Для вентиляторів із вибухозахищеною функціональністю використовують різнорідні матеріали, а також алюміній.
Установка вентилятора ВЦ 14-46, відбувається в:
- Цехах
- Промислові склади
- Магазинах
- Виробничі приміщення
- Гаражах
- Громадські місця
- Дахах
Комплектація та конструктивне виконання - вентилятор ВЦ 14-46 (ВР 280-46)

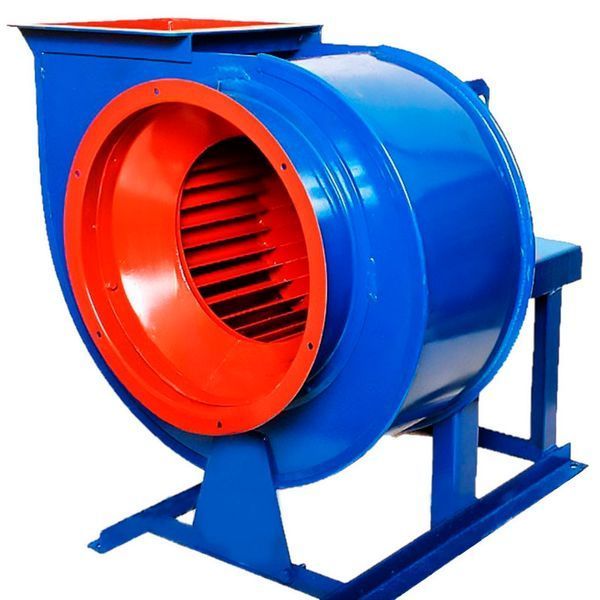

Вентилятор ВЦ 14-46, представлений у формі «равлика», або спіральній формі, що складається з робочого колеса, з двома дисками: переднім і заднім, 32 привареними лопатями, вигнутими назад і маточини. На основі станини, до якої кріпляться кожух з електродвигуном, є отвір, який призначений для кріплення вентилятора на віброізолятор або фундамент.
Завдяки конічному колектору, який прикріплений на вхідному патрубку вентилятора, відбувається процес надходження повітря до обертового колеса.
Залежно від методів застосування вентилятора ВР 288-46, замовник може замовити вентилятор, який буде виготовлений у семи конструктивних схемах, з різноманітним поворотом корпусу, або ж виготовлення відцентрового вентилятора за індивідуальними кресленнями.
Конструкція радіального вентилятора, залежно від боку обертання, буває:
- Правого обертання (колесо обертається за годинниковою стрілкою, тобто праворуч).
- Лівого обертання (колесо обертається вліво, тобто проти годинникової стрілки)
Принцип роботи відцентрового вентилятора ВЦ 14-46 (ВР 280-46)
За інерцією повітря надходить у вентилятор, до робочого колеса, через колектор, яке за допомогою загнутих назад лопатей, переміщає його до вихлопного отвору, під кутом 90 °.
Монтаж та запуск - відцентровий вентилятор середнього тиску ВЦ 14-46 (ВР 288-46)
- Перевірка обертання робочого колеса на плавність та легкість.
- Перевірка відстані (зазору) між колесом, що обертається та колектором
- Перевірка закріпленості, міцності зв'язки обертового колеса та валу двигуна.
- Перевірка ізолювання обмоток вентилятора
Перед вже безпосередньою експлуатацією, а саме запуском вентилятора, потрібно:
- Оглянути вентилятор, а також робочі повітропроводи, щоб переконатися, що в них не присутні сторонні предмети.
- Звірити дані потужності двигуна, з напругою електромережі, яка буде його підживлювати .
- Перевіриться у з'єднанні кабелю струму, із затискачами виводів двигуна.
- Очистити робочий майданчик вентилятора та попередити його запуск.
Акустичні характеристики
| Позначення вентилятора | Частота обертання, -10%, об/хв | Сумарний рівень шумової характеристики, не більше, дБ |
| Вентилятор радіальний ВР 287-46.1-3,15 | 1000 | 83 |
| Вентилятор радіальний ВР 287-46.1-3,15 | 1500 | 92 |
Після включення, вентилятор повинен працювати без будь-яких шумів і дефектів, при виявленні будь-яких стуків, необхідно негайно вимкнути вентилятор і виявити джерело розладу в роботі вентилятора.
| Вентилятор | Двигун | Потужність, кВт | Частота вр., про/хв | Тиск, Па | Продуктивність, тис. м³/год | Вага, кг |
| ВЦ 14-46 №3,15 | АІР71А6 | 0,37 | 1000 | 263-362 | 0,97-2,37 | 41,8 |
| ВЦ 14-46 №3,15 | АІР71B6 | 0,55 | 1000 | 263-372 | 0,97-3,1 | 42,8 |
| ВЦ 14-46 №3,15 | АІР80А6 | 0,75 | 1000 | 263-364 | 0,97-3,9 | 49,7 |
| ВЦ 14-46 №3,15 | АІР80B6 | 1,1 | 1000 | 263-355 | 0,97-4,27 | 53 |
| ВЦ 14-46 №3,15 | АІР80А4 | 1,1 | 1500 | 617-810 | 1,48-3,1 | 49 |
| ВЦ 14-46 №3,15 | АІР80B4 | 1,5 | 1500 | 617-870 | 1,48-4,04 | 52,5 |
| ВЦ 14-46 №3,15 | АІР90L4 | 2,2 | 1500 | 617-875 | 1,48-5,2 | 58 |
| ВЦ 14-46 №3,15 | АІР100S4 | 3 | 1500 | 617-833 | 1,48-6,4 | 67 |
| ВЦ 14-46 №3,15 | АІР100L4 | 4 | 1500 | 935 | 6,5 | 70 |
