Габаритні розміри
| № вентилятора | D | D1 | H | d | d1 | d |
| ВКР №5 | 500 | 900 | 855 | 500 | 772 | 775 |
Даховий вентилятор ВКР-5 забезпечує якісну вентиляцію в приміщеннях різної спрямованості, коли модель встановлюється безпосередньо на дах будівлі або монтується прямо до вентиляційних каналів.
>Вентилятор кришний ВКР №5 призначений для видалення відпрацьованого повітря з приміщень. Крім повітря, модель також може видаляти не агресивні та не вибухонебезпечні газові суміші, в яких може міститися пил або тверді, липкі, волокнисті елементи при їх щільності в 0,1 г/м3.
Номінальна робоча температура повітря, що проганяється від -40°С до +40°С, в тропічному кліматі можлива робота дахового вентилятора при температурі +45°С, якщо модель розміщена по 2-ій категорії. Вентилятор розроблений таким чином, щоб повністю захистити двигун від несприятливих кліматичних умов.Аеродинамічні показники
Вентилятор кришний ВКР-5 можна використовувати:
- Вентиляційні системи промислових будівель різного спрямування;
- Вентиляційні системи соціальних установ;
- Вентиляційні системи сільського господарства;
- Інші санітарно-технічні цілі.
Особливість моделі – вентилятор даховий ВКР №5
- Модель працює при низькому тиску;
- Пристрій здійснює одностороннє всмоктування;
- Кількість лопатей – 12 штук;
- Робочі лопаті загинаються назад;
- Обертання вентилятора – право/ліво.
Дахові вентилятори ВКР-5 виготовляються відповідно до стандарту ТУ У 29.2-00909779-002:2009 і можуть йти в корпусі з вуглецевої або оцинкованої сталі, корпусі з алюмінієвого слава, а також у виконанні з інших різнорідних матеріалів.

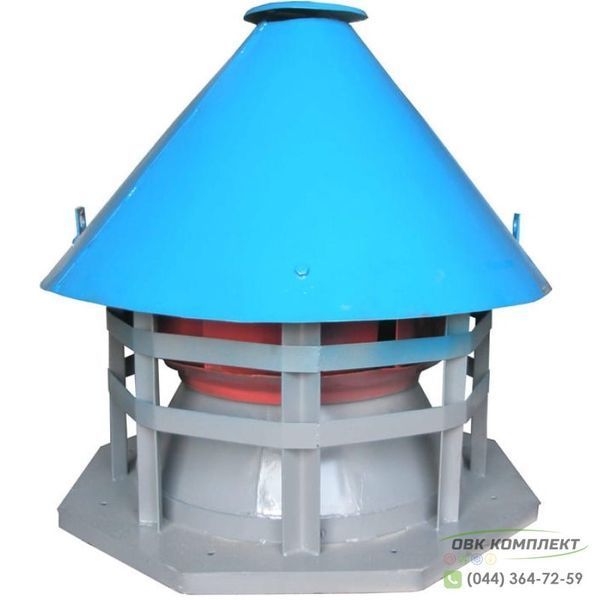

Корпус вентилятора являє собою виконання, коли при прямій установці повітря виходить у сторони. Модель складається з ковпака, радіального вентилятора та міцної основи.
Дахові вентилятори виготовляють за першою конструкційною схемою (ГОСТ 11442), коли робоче колесо встановлюється на вал мотора. Загальний корпус виробляється з листового прокату, і може бути правого або лівого обертання, коли відбувається якісне формування потоку на всмоктування та нагнітання.
Робоче колесо складається з 12 робочих лопаток, які виробляються з листової сталі, а їх втулки з сірого чавуну. Ця деталь також розрахована на якісне нагнітання повітря та може працювати при правому та лівому обертанні.

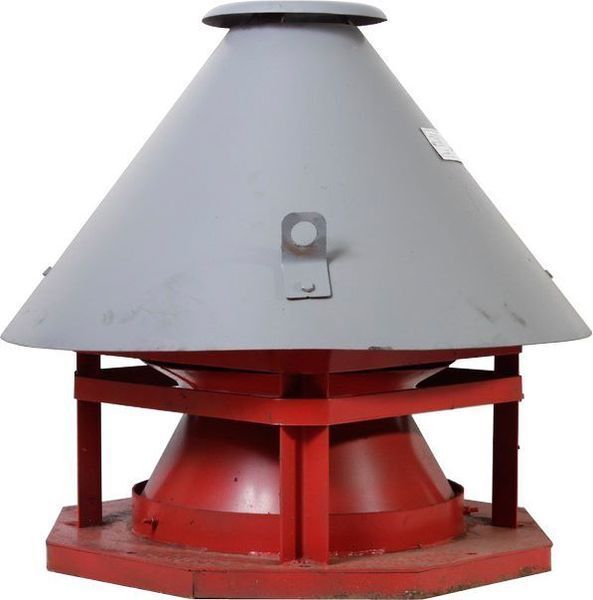

Вентилятор даховий ВКР №5 2,2 кВт, 1000 об. радіальний має грамотно опрацьовану конструкцію, що дозволяє встановлювати модель на дахи різних приміщень, а також на фасади будинків та інші горизонтальні поверхні. Конусоподібна конструкція та захисний кожух не дає проникати всередину приміщення дощу або снігу, також захищаючи від виходу з ладу і сам агрегат.
Для зручності установки на корпусі розташовані спеціальні петлі для крана. Це спрощує транспортування моделі на дах будівлі.
Подбайте, щоб поверхня, на яку встановлюється вентилятор, була рівною і на ній не було жодних пошкоджень або сторонніх предметів.
| Вентилятор | Двигун | Потужність, кВт | Частота вр., про/хв | Тиск, Па | Продуктивність. м³/год тис. | Вага, кг |
| виконання № 1 | ||||||
| ВКР №5 | АІР 71 B6 | 0,55 | 1000 | 225 | 4,2-4,55 | 70 |
| ВКР №5 | АІР 80 А6 | 0,75 | 1000 | 240 | 4,3-4,85 | 70 |
| ВКР №5 | АІР 80 B6 | 1,1 | 1000 | 280 | 4,3-5,15 | 70 |
| ВКР №5 | АІР 90 L6 | 1,5 | 1000 | 310 | 4,85-7,3 | 70 |
| ВКР №5 | АІР 100 L6 | 2,2 | 1000 | 335 | 6,7-10,4 | 70 |
| ВКР №5 | АІР 80 B4 | 1,5 | 1500 | 565 | 5,05-7,8 | 70 |
| ВКР №5 | АІР 90 L4 | 2,2 | 1500 | 580 | 6,2-8,4 | 70 |
Щоб отримати більше інформації або купити даховий вентилятор ВКР №5 2,2 кВт, 1000 об.strong>вам необхідно звернутися до менеджерів компанії «ОВК Комплект». Це професіонали своєї справи, які завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.
Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву та всій Україні.
