Канальний вентилятор змішаного типу ВЕНТС ТТ ПРО 250 ЕС для круглих каналів – це одна з найякісніших і найдоступніших за ціною моделей з відносно низьким електроспоживанням у своєму класі! Модель оснащена ЕС-двигуном, що істотно зменшує споживання електроенергії (близько 35%) і забезпечує високу продуктивність за низького рівня шуму. Завдяки цьому двигуну вентилятори можна легко об'єднати в мережу та регулювати централізовано. Цей вентилятор чудово підійде для вентиляції офісних, комерційних, громадських чи промислових приміщень. Вентилятор об'єднав у собі широкі можливості та високі технічні параметри осьових та відцентрових вентиляторів, забезпечуючи потужний повітряний потік та високий тиск, а також економічність.
Габаритні розміри VENTS ТТ ПРО 250 ЕС
Конструкція
Вентилятор ВЕНТС ТТ ПРО 250 ЕС виготовлений із високоміцного пластику (поліпропілену) зниженої горючості.
Модель дуже проста в установці та експлуатації. Знімний центральний блок з двигуном, крильчаткою та клемною коробкою кріпиться до корпусу з патрубками за допомогою спеціальних хомутів на клямках. Вони легко знімаються і для ремонту або огляду вентилятора не потрібно мати якісь особливі знання. Вам також не знадобляться спеціальні інструменти, так як модель виготовлялася із дотриманням високих показників ергономічності.
Завдяки канонічній формі крильчатки та спеціально розробленим лопатями вентилятора, швидкість повітряного потоку збільшується у кілька разів. Це забезпечує високий тиск та продуктивність. Внутрішній дифузор розподіляють повітряний потік таким чином, що відбувається повне поєднання найкращих характеристик, коли висока продуктивність та збільшений тиск проходить за низького рівня шуму.
Двигун
Вентилятор VENTS ТТ ПРО 250 ЕС має високоефективний електронно-комутований (ЕС) двигун постійного струму, крильчатку канонічної форми зі спеціально спрофільованими лопатями зі збільшеною швидкістю кругового потоку повітря, яке забезпечує більш високий тиск і продуктивність порівняно з осьовими вентиляторами. Такі двигуни є на сьогоднішній день найбільш передовим рішенням в області енергозбереження. Цей двигун характеризується високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання.
Неодмінною перевагою електронно-комутованого двигуна є високий ККД (досягає 90%).

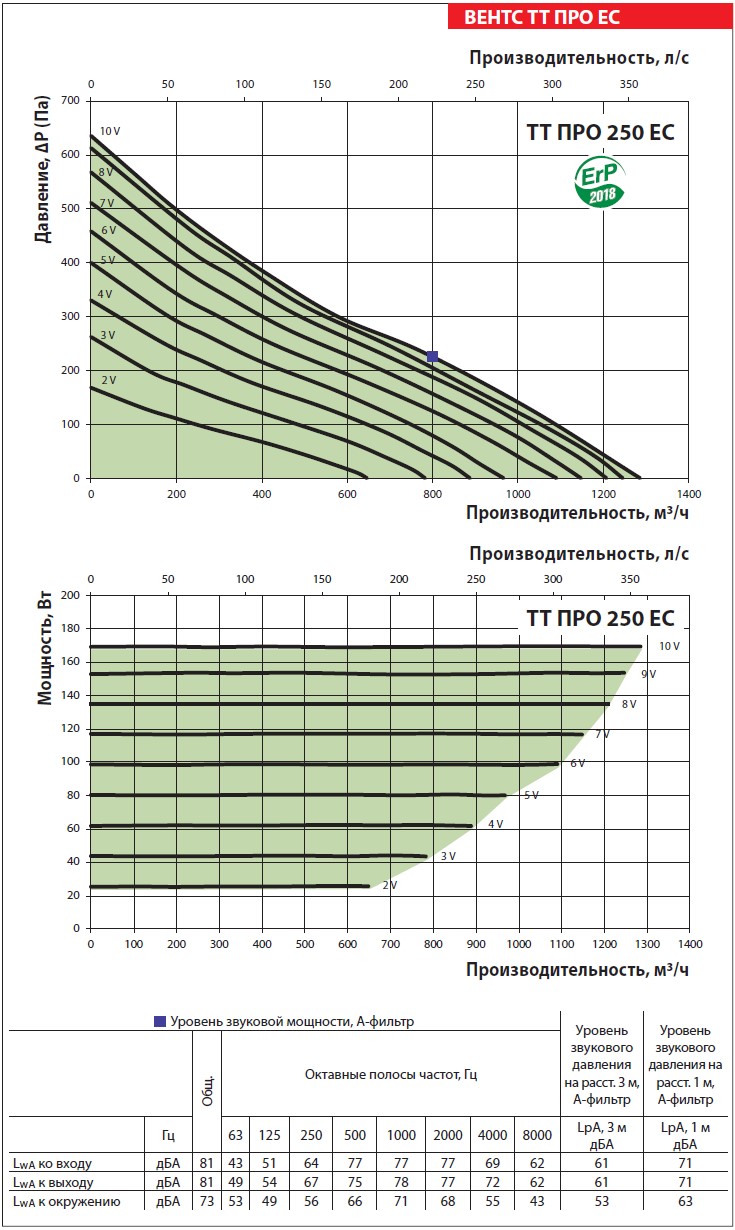

Аеродинамічні характеристики вентилятора ВЕНТС ТТ ПРО 250 ЕС
Регулювання швидкості
Вентилятор оснащений вбудованим регулятором швидкості, управління вентилятором відбувається за допомогою сигналу 0-10 В. Є можливість підключення зовнішнього керуючого пристрою ВЕНТС Р-1/010 (купується окремо). Максимальна швидкість обертання вентилятора не залежить від частоти струму в мережі (робота можлива з частотою струму як за 50Гц, так і за 60Гц).
Робота ЕС-вентилятора може автоматично підлаштовуватися під зміни значень керуючого фактора (продуктивність вентилятора здійснюється в залежності від рівня температури, тиску, задимленості і т.д.). Тобто, швидкість вентилятора може зменшуватися або збільшуватися, а сам вентилятор подає стільки повітря, скільки необхідно для вентиляційної системи.
Особливою перевагою вентиляторів серії ЕС є те, що їх можна об'єднати у єдину комп'ютерну мережу. У цьому випадку вся робота регулюватиметься віддалено за допомогою головного комп'ютера. Ви можете встановити режим роботи для кожного вентилятора окремо.
Монтаж
Вентилятор ВЕНТС ТТ ПРО 250 ЕС встановлюється в круглі димарі діаметром Ø250 мм. Може монтуватися горизонтально, вертикально, на підлозі, стіні чи стелі під будь-яким кутом щодо осі вентилятора. Кріпити його можна в будь-якій частині вентиляційної системи (на початку, в кінці або в середині). Кріплення до стіни відбувається за допомогою плоскої монтажної пластини вентилятора. При монтажі необхідно передбачити додатковий захист від проникнення вологи, наприклад: у разі вертикального монтажу необхідно встановити захисну парасольку.
Схема підключення VENTS ТТ ПРО 250 ЕС
"X1" - Клемник для мережі 230В/50(60)Гц; "X2" - Клемник для підключення зовнішнього регулятора швидкості.
Умовні позначення:
"L" - Фаза.
"N" - Нуль.
"QF" - Зовнішній автоматичний вимикач.
"R1" - Внутрішній регулятор швидкості.
"SW" - DIP перемикач.
Алгоритм роботи
Керування двигуном забезпечується керуючим сигналом від 0 до 10 Вольт за допомогою вбудованого регулятора швидкості "R1" або зовнішнього регулятора на клемник "X2". Вибір способу керування здійснюється за допомогою DIP-перемикача "SW":
— DIP-перемикач у положенні "IN" — керуючий сигнал задається внутрішнім регулятором швидкості "R1", що дозволяє включити та вимкнути вентилятор, плавно регулювати швидкість обертання двигуна вентилятора (витрати повітря) в діапазоні від мінімальної до максимальної швидкості. Оберти регулюються від мінімальних (крайнє праве положення) до максимальних (крайнє ліве положення). При обертанні за годинниковою стрілкою оберти зменшуються.
— DIP-перемикач у положенні "EXT" — сигнал керування задається зовнішнім керуючим пристроєм "S1".
Приклад монтажу вентилятора у ванній
Приклад монтажу вентилятора в офісі
Вентилятори ВЕНТС ТТ ПРО 250 ЕС виготовляються в Україні на заводі ВЕНТС (VENTS) найбільшим виробником та експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
