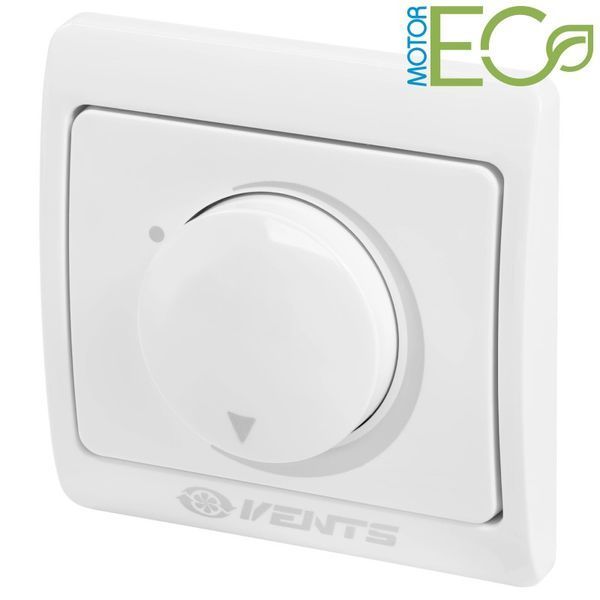

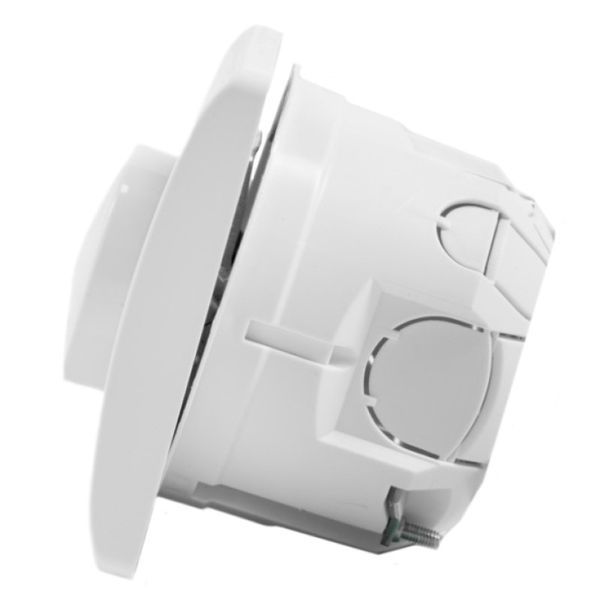

Регулятор швидкості ВЕНТС P-1/010 для ЄС-вентиляторів - призначений для плавного регулювання швидкості вентилятора, обладнаного ЄС-мотором. Цей пристрій має сучасний дизайн і чудово вписується в дизайн будь-якого приміщення.

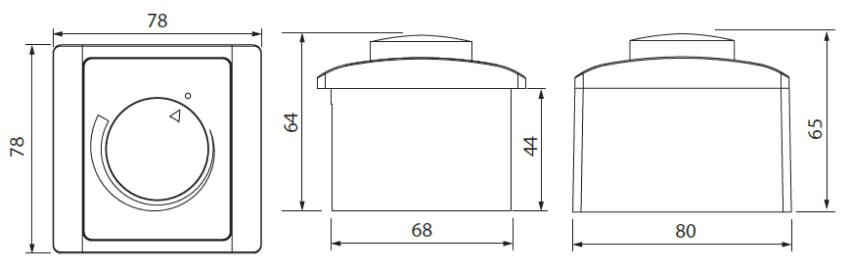

Габаритні розміри ВЕНТС Р-1/010 для EC-вентиляторів
Технічні характеристики
| Параметр | Значення |
| Напруга живлення, В | +48 або +10 |
| Вихід керуючої напруги, В | 0-10 |
| Перетин кабелю, мм2 | 0,5 |
| Температурний діапазон, °С | +1...+35 |
| Діапазон волог., не більше, % | 80 |
| Ступінь захисту з боку лицьової панелі | IP40 |
| Вага, г | 120 |
Конструкція та керування

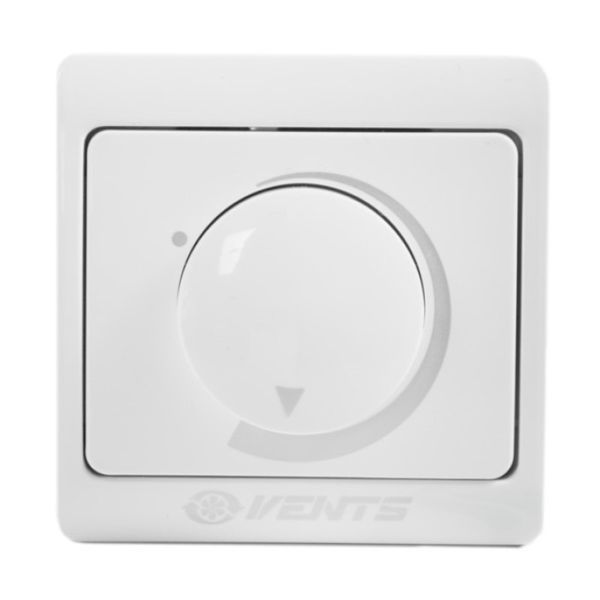

Регулятор швидкості VENTS Р-1/010 комплектується в пластиковий корпус, на якому розташований обертовий регулятор обертів швидкості, зі стильною шкалою зростаючої потужності. Увімкнення/вимкнення вентилятора відбувається за допомогою повороту ручки керування. Регулювання швидкості ведеться від мінімального до максимального значення.

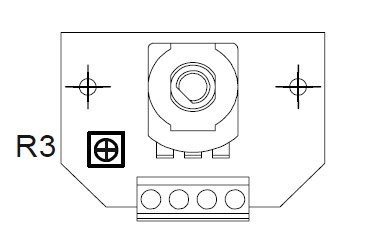

Мінімальна швидкість обертання вентилятора встановлюється за допомогою потенціометра "R3", розташованого на платі управління регулятора.
Монтаж

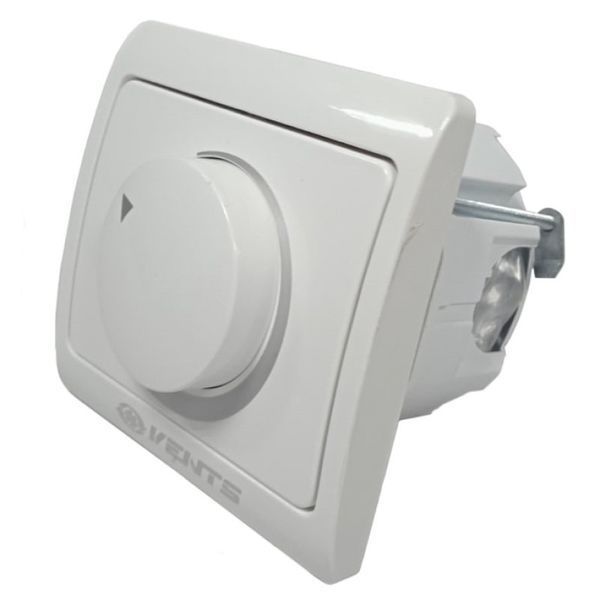

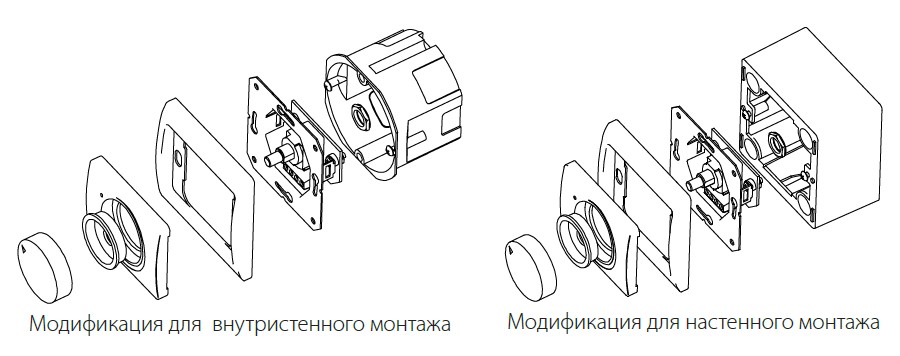

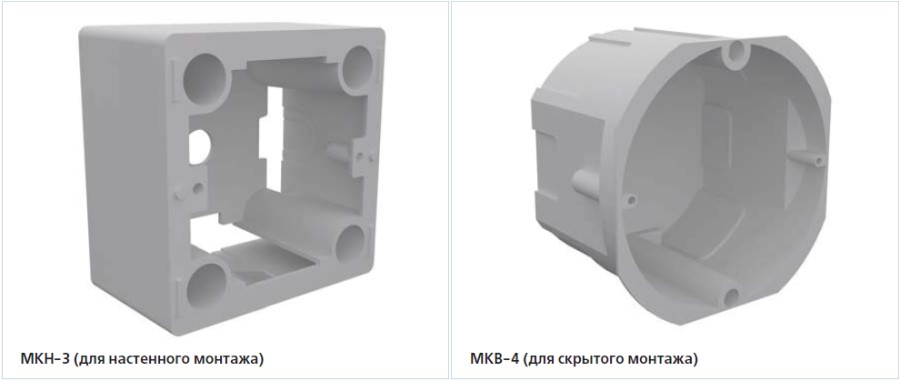

Встановлення регулятора здійснювати тільки всередині приміщення, у комплект поставки входить коробка для прихованого монтажу (МКВ-4), якщо необхідна коробка для настінного монтажу (МКН-3), її необхідно замовляти окремо.
>

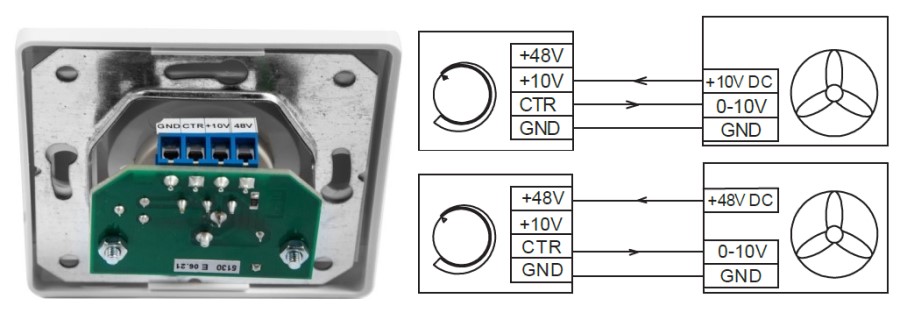

Схема підключення ВЕНТС P-1/010
Установка регулятора

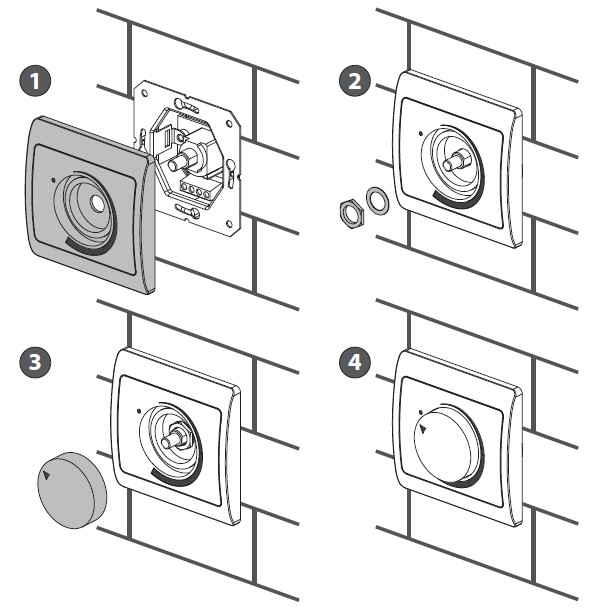

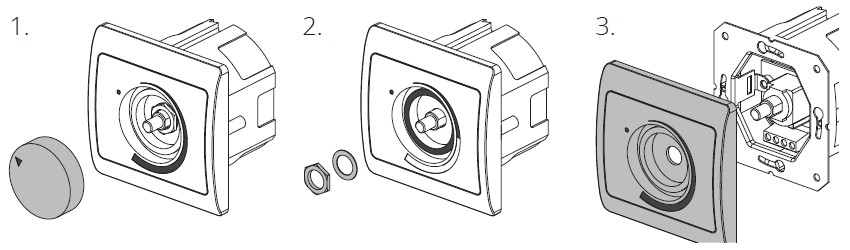

1. Зніміть ручку з регулятора, потім відкрутіть гайку, яка утримує передню панель та зніміть передню панель регулятора.

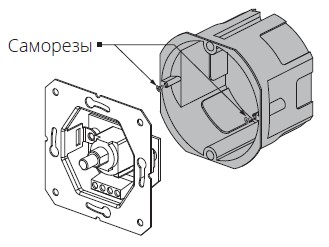

2. Від'єднайте монтажну коробку від регулятора, послабивши два шурупи. Також від'єднайте кабель керування від регулятора, попередньо запам'ятавши кольорове маркування дроту та клем для підключення після монтажу.

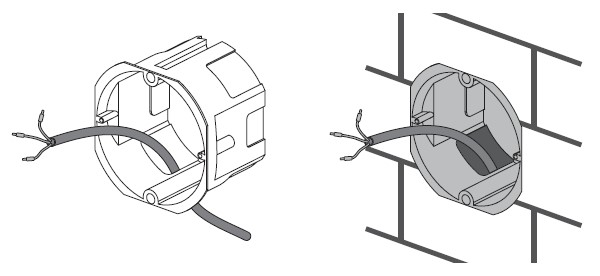

3. Встановіть монтажну коробку у стіні. За необхідності можна замінити кабель, що входить до комплекту, кабелем іншої довжини (кабель перетином 3х0,5 мм² до 10 м).

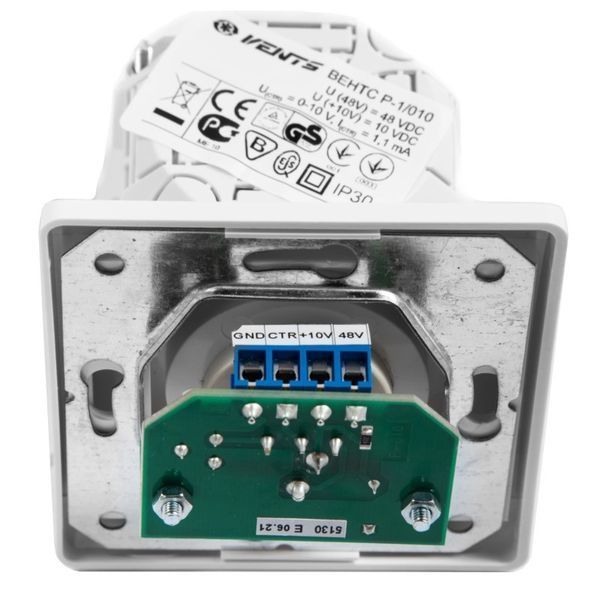

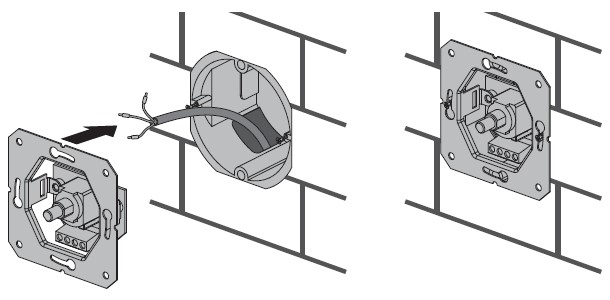

4. Підключіть кабель до регулятора згідно зі схемою підключення. Встановіть регулятор у монтажну коробку за допомогою шурупів.
5. Встановіть передню панель регулятора, потім закріпіть передню панель за допомогою шайби та гайки, прикріпіть ручку регулятора.
Регулятори швидкості ВЕНТС Р-1/010 для ЄС-моторів виробляються в Україні на заводі ВЕНТС (VENTS) найбільшим виробником та експортером вентиляційного обладнання. Якість вентиляторів та регуляторів швидкості відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
