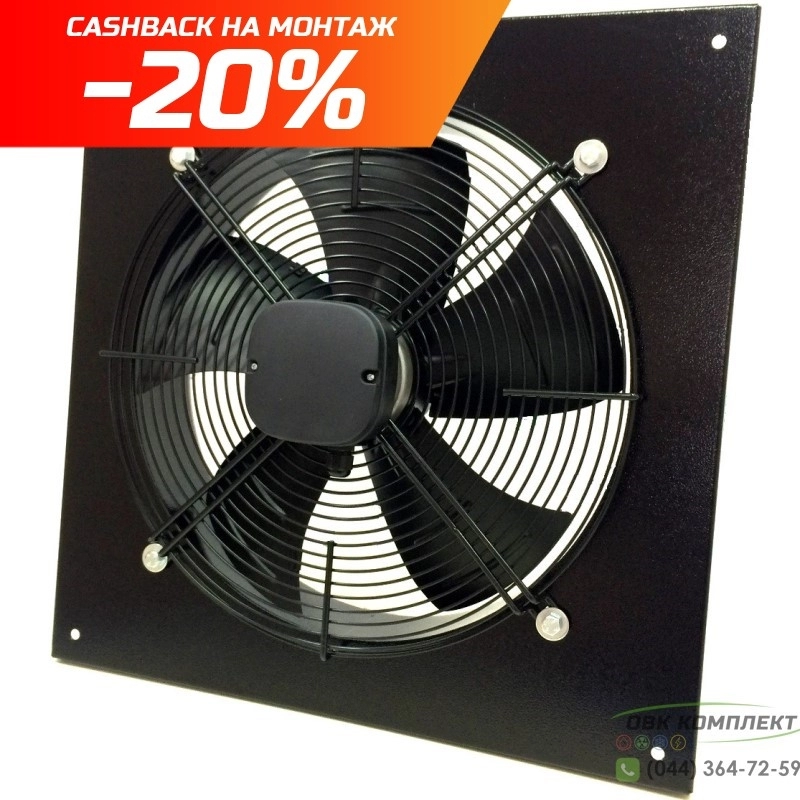

Осьовий вентилятор ВЕНТС ОВ 4Д 450 застосовується в припливних та витяжних системах вентиляції в комерційних, офісних та інших громадських, промислових приміщеннях, де потрібна висока продуктивність за відносно низького опору системи. Обладнаний 4-полюсним трифазним двигуном на шарикопідшипниках, які гарантують тривалий термін роботи вентилятора. Можливе використання у холодильній техніці для охолодження компресорно-конденсаторних блоків. Передбачена можливість встановлення серій на зовнішні стіни.
Габаритні розміри вентилятора VENTS ОВ 4Д 450
Конструкція
Корпус і крильчатка вентилятора виготовлені зі сталі з полімерним покриттям чорного кольору, що гарантує надійний захист від корозії як мінімум на 10 років. Корпус вентилятора має приєднувальну квадратну пластину з отворами для кріплення вентилятора на стіну. Крильчатка вентилятора має 5 лопат, які захищені з боку припливу повітря решіткою від попадання великих частинок та предметів.
Двигун
Осьовий вентилятор ВЕНТС ОВ 4Д 450 оснащений потужним 4-х полюсним трьохфазним електродвигуном із зовнішнім ротором. Двигун виробництва BLAUBERG (Німеччина) укомплектований тепловим захистом з автоматичним перезапуском для запобігання виходу з експлуатації вентилятора при екстремальних режимах роботи (великі навантаження або сильний перегрів). Після охолодження до нормальної температури вентилятор знову починає працювати.
Двигун працюють на підшипниках кочення, які продовжують термін експлуатації вентилятора (до 40 000 годин). Кожна крильчатка проходить балансування, що забезпечує досягнення точних характеристик, низький рівень вібрацій та шуму.
Аеродинамічні характеристики вентилятора VENTS ОВ 4Д 450
В ідеальних умовах, коли ніщо не перешкоджає руху повітряного потоку, осьовий вентилятор матиме максимальну продуктивність – 5280 м³/год..
На безпосередній тиск впливають об'єкти аеродинамічного опору (захисні решітки, жалюзі, фільтри, протяжність, форма і розмір повітряних каналів та ін.). Тому, з діаграми відразу можна зрозуміти – що нижчий тиск (менше джерел аеродинамічного опору), то вища продуктивність вентилятора.
Регулювання швидкості вентилятора
Для якісного регулювання швидкості трьохфазного двигуна вентилятора ВЕНТС ОВ 4Д 450 використовуються частотні перетворювачі. Вони забезпечать плавне регулювання швидкостей. До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватиме номінальних параметрів частотника.
Монтаж
Вентилятор ВЕНТС ОВ 4Д 450 монтується переважно на поверхню стіни за допомогою приєднувальної квадратної пластини: може встановлюватися як вертикально, так і горизонтально. Призначений для монтажу в круглий отвір діаметром 465 мм. Кріпиться через отвори в монтажній пластині за допомогою болтів, анкерів або шурупів.
Схема підключення вентилятора VENTS ОВ 4Д 450
L - фаза; N - нуль; QF - автоматичний вимикач; PE - заземлення; X1 - вхідна клема; клеми TW1, TW2 є висновками нормально закритого контакту термозахисту двигуна.
Технічні характеристики осьового вентилятора ВЕНТС ОВ 4Д 450
| Модель | Частота обертів | Продуктивність | Споживана потужність | Напруга живлення | Ток | Шум |
| ОВ 4Д 250 | 1400 об/хв | 850 м³/год | 60 Вт | 380 В | 0.17 А | 38 Дб |
| ОВ 4Д 300 | 1380 об/хв | 1310 м³/год | 75 Вт | 380 В | 0.22 А | 45 Дб |
| ОВ 4Д 350 | 1419 об/хв | 2350 м³/год | 140 Вт | 380 В | 0.38 А | 46 Дб |
| ОВ 4Д 400 | 1380 об/хв | 3740 м³/год | 180 Вт | 380 В | 0.47 А | 54 Дб |
| ОВ 4Д 450 | 1360 об/хв | 5280 м³/год | 250 Вт | 380 В | 0.6 А | 56 Дб |
| ОВ 4Д 500 | 1300 об/хв | 6570 м³/год | 450 Вт | 380 В | 0.9 А | 60 Дб |
| ОВ 4Д 550 | 1350 об/хв | 9700 м³/год | 750 Вт | 380 В | 1.5 А | 64 Дб |
| ОВ 4Д 630 | 1320 об/хв | 12200 м³/год | 800 Вт | 380 В | 1.6 А | 69 Дб |
Приклад установки осьового вентилятора VENTS ОВ 4Д 450 в бойлерній
Вентилятори ВЕНТС ОВ 4Д 450 виготовляються в Україні на заводі ВЕНТС (VENTS) найбільшим виробником та експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
