Габаритні розміри - димосос ДН-9 18,5 кВт, 1500 об.
| № димососу | h | H | H1 | B | l | Lmax | A | D | D1 | a1 | a2 | A1 | A2 | t1 | t2 | C | C1 | C2 | N | n | n1 | n2 | d |
| №9 | 465 | 1402 | 680 | 1448 | 489 | 2582 | 585 | 520 | 570 | 450 | 340 | 512 | 390 | 64 | 78 | 365 | 810 | 810 | 12 | 26 | 8 | 5 | 27 |

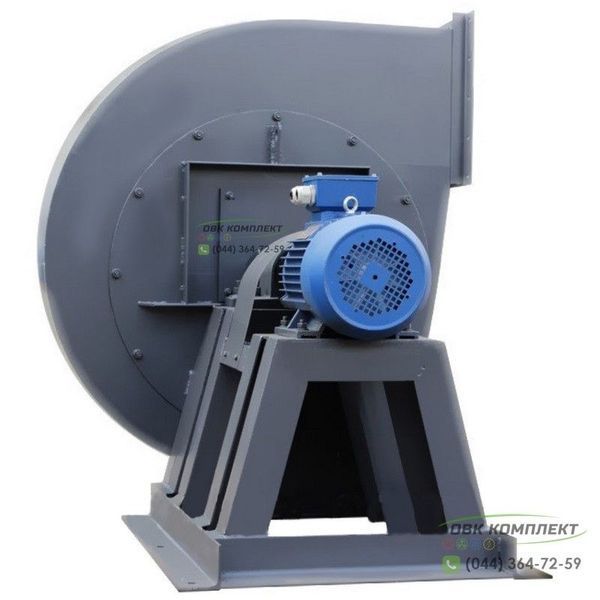

Димосос ДН-9 розроблений з метою здійснення якісного переміщення димового газу та повітря. Вміст пилу та твердих домішок у повітроводних системах може міститися в кількості не більше100гм3.
Дутовий вентилятор РН може переміщувати повітря за номінальної робочої температури від +20°С до +200°С, при тому щоб температура навколишнього середовища не перевищувала температурні показники нижче -30°С і вище +40° З.
Димососи ДН-9 18,5 кВт розроблені відповідно до ГОСТ 15150-69 за категорією розміщення 2 , і можуть працювати в помірному та тропічному кліматі. Можливі також інші варіанти установки (1), коли електродвигун повністю захищений від несприятливих кліматичних впливів.
Аеродинамічні показники
Конструкція – дутьовий вентилятор ДН-9 одностороннього всмоктування
Димосос ДН-9 одностороннього всмоктування комплектується в корпус з карбонованої сталі особливої міцності. Даний матеріал повністю захищений від корозійних утворень, що дозволяє отримувати продуктивну роботу протягом тривалого часу.
- Дутові вентилятори ДН-9 18,5 кВт, 1500 об. відцентрові;
- Модель має одностороннє всмоктування;
- Робочі лопатки в кількості 16 штук;
- Пристрій може проводити обертання праворуч і ліворуч.
Особливість установки – дутьовий вентилятор ДН-9
- Установка в системах пилеочисних установках, в газомазутних котлах;
- Встановлення системи вентиляції;
- Встановлення системи повітряного опалення;
- Установка для інших продуктивних цілей, обслуговування зони постійних робочих місць.
| Вентилятор | Виконання, № | Потужність, кВт | Частота вр., про/хв | Тиск, Па | Продуктивність. м³/год тис. |
| ДН-9 | 1 | 11 | 1000 | 520-1510 | 3,1-16,2 |
| ДН-9 | 3 | 11 | 1000 | 520-1510 | 3,1-16,2 |
| ДН-9 | 1 | 15 | 1000 | 620-1600 | 3,1-16,2 |
| ДН-9 | 3 | 15 | 1000 | 620-1600 | 3,1-16,2 |
| ДН-9 | 1 | 15 | 1500 | 1210-2870 | 5,1-24,2 |
| ДН-9 | 3 | 15 | 1500 | 1210-2870 | 5,1-24,2 |
| ДН-9 | 1 | 18,5 | 1500 | 1340-3120 | 5,1-24,2 |
| ДН-9 | 3 | 18,5 | 1500 | 1340-3120 | 5,1-24,2 |
| ДН-9 | 1 | 22 | 1500 | 1520-3390 | 4,1-24,2 |
Щоб отримати більше інформації або купити димосос ДН-9 18,5 кВт, 1500 об., вам необхідно звернутися до менеджерів компанії "ОВК Комплект". Це професіонали своєї справи, які завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.
Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву та всій Україні.
