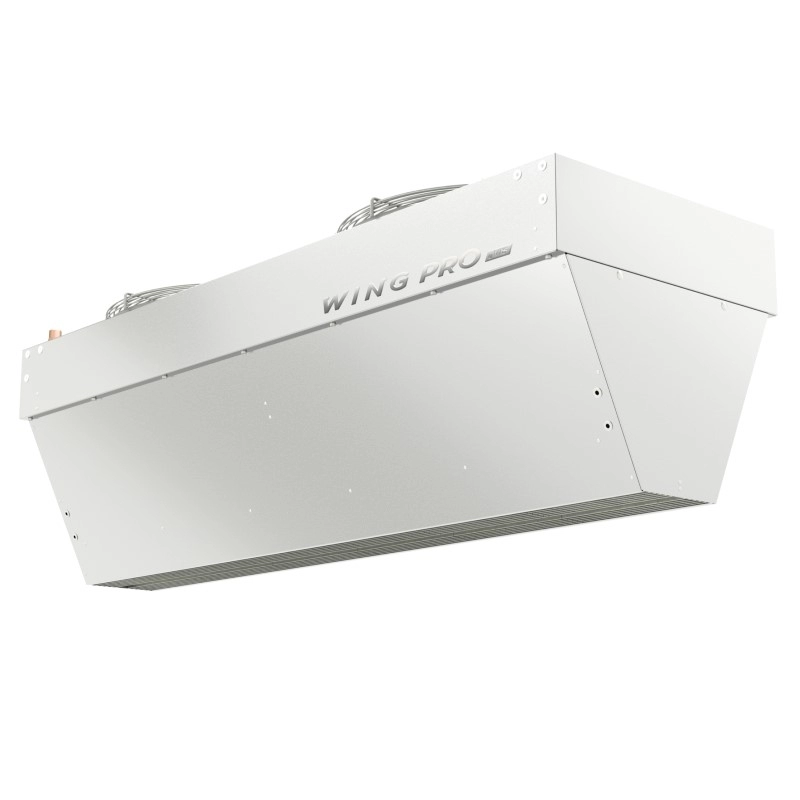

Промислові повітряно-теплові завіси WING PRO W150 R2 EC призначені для ефективної ізоляції внутрішнього середовища від зовнішніх впливів, таких як пил, гази, комахи і зміни температури. Повітряні завіси широко використовуються в комерційних і громадських будівлях, а також в промисловості, щоб забезпечити комфортні умови всередині приміщень, знизити витрати енергії та підтримувати чистоту повітря. Ефективність повітряних завіс полягає в тому, що вони створюють повітряний бар'єр, який зберігає стабільні кліматичні параметри в приміщенні, не обмежуючи доступ людей і транспорту. Керування цією моделлю відбувається за допомогою сенсорного контролера HMI WING EC. У моделі присутній 2-ох рядний водяний теплообмінник, який забезпечить додаткове нагрівання повітря. Особливістю цієї моделі є наявність EC-двигуна, який забезпечує до 40% економії електроенергії!
Габаритні розміри теплової завіси WING PRO W150 R2 EC
Конструкція
Корпус цієї моделі виготовлений з оцинкованої сталі. Пристрій обладнаний потужним EC-двигуном, який гарантує тривалу роботу і заощаджує до 40% електроенергії. Клас захисту - IP54. Нагрівання повітря забезпечує 2-ох рядний водяний теплообмінник. Подача повітря здійснюється двома осьовими вентиляторами, обладнаними захисними решітками. Якісні підшипники і профіль лопаток забезпечать безшумну і тривалу роботу!
Монтаж
Повітряна завіса WING PRO W150 R2 EC підтримує вертикальний і горизонтальний монтаж. Місце монтажу потрібно вибирати з урахуванням навантажень, вібрацій і маси установки. Перед початком монтажних робіт необхідно відключити живлення установки!
Керування
Керування цим пристроєм виконується за допомогою сенсорного контролера HMI WING EC. Він має сучасний дизайн і чітке зображення. За допомогою одного контролера можна керувати до 4 завісами WING PRO 200 або до 6 - WING PRO 150. Основні переваги і можливості:
- сенсорний дисплей;
- можливість роботи за календарем на кожен день тижня;
- робота з BMS-системами;
- робота з дверним датчиком;
- вбудований термостат;
- регулювання швидкості в 3-х рівневому режимі.
Однією з особливостей є також наявність функції Door Optimum, яка забезпечує надійний захист при відкритті дверей, при цьому оптимізуючи витрати на їхню експлуатацію. Вона дозволяє підтримувати роботу повітряної завіски з мінімальною швидкістю, щоб миттєво запобігти проникненню зовнішнього повітря, коли двері відкриваються. При цьому, при відкритті дверей, швидкість потоку повітря також автоматично збільшується на +1 або +2, в залежності від налаштувань.
Дальність повітряного потоку теплової завіси WING PRO W150 R2 EC
Схема підключення теплової завіси WING PRO W150 R2 EC до мережі:
Позначення:
- 1. Живлення: PE - заземлення; L - фаза; N - нуль.
- 2. Головний вимикач, запобіжники*.
- 4. Завіса WING PRO EC.
- 5. Клапан з сервоприводом**.
- 6. Кінцевий вимикач**.
- 9. Контролер HMI WING EC.
*Увага! Комплект поставки не включає в себе: головний вимикач, запобіжники і кабель живлення.
**Увага! Не підключайте одночасно клапан з сервоприводом (5) разом з датчиком дверей (6). Виберіть один з елементів!
Технічні характеристики теплової завіси WING PRO W150 R2 EC:
| Модель |
WING PRO W150 R2 EC |
WING PRO W200 R2 EC |
| Максимальна ширина дверей для одного пристрою, м |
1.5 |
2.0 |
| Максимальна висота дверей, м |
7 |
7 |
| Максимальна витрата повітря, м³/год |
7300 |
10700 |
| Діапазон теплової потужності, кВт |
17-58 |
28-88 |
| Максимальна температура теплоносія, °C |
130 |
130 |
| Максимальний робочий тиск, мПа |
1.6 |
1.6 |
| Діаметр приєднувальних патрубків |
3/4" |
3/4" |
| Напруга живлення, В/фаза/Гц |
~230/1/50 |
~230/1/50 |
| Потужність двигунів, шт. x кВт |
2 x 0.25 |
3 x 0.25 |
| Номінальний струм, шт. x А |
2 x 1.3 |
3 x 1.3 |
| Рівень шуму (1/2/3 швидкості), Дб |
45/54/62 |
45/55/63 |
| Маса (без води), кг |
53.6 |
69.6 |
| Ступінь захисту |
IP54 |
IP54 |
Теплові завіси WING PRO W150 R2 EC виробляються в Польщі на заводі VTS (ВТС), який є великим європейським виробником та експортером обладнання для повітряного опалення та вентиляції. Якість водяних тепловентиляторів відповідає європейським і міжнародним стандартам і вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
Компанія ОВК КОМПЛЕКТ - офіційний дилер VTS на території України. Ми реалізуємо продукцію не лише кінцевому споживачу, а також монтажним та торговим організаціям. У нас найвигідніші умови: оптові ціни, швидка доставка та офіційна гарантія! Кур'єрська доставка по Києву, по Україні доставка транспортною компанією: Нова Пошта, САТ, Делівері.
Усі теплові завіси WING підтримуються в достатній кількості на складах компанії в Києві і Дніпрі. Якщо у вас є потреба придбати теплову завісу WING PRO W150 R2 EC або будь-яку іншу - дзвоніть нам за номером ☎️+38 (044) 364-72-59, оформляйте замовлення на нашому сайті https://ovk.ua або пишіть на електронну пошту info@ovk.ua. Якщо вам знадобиться консультація - наші спеціалісти з радістю допоможуть!
