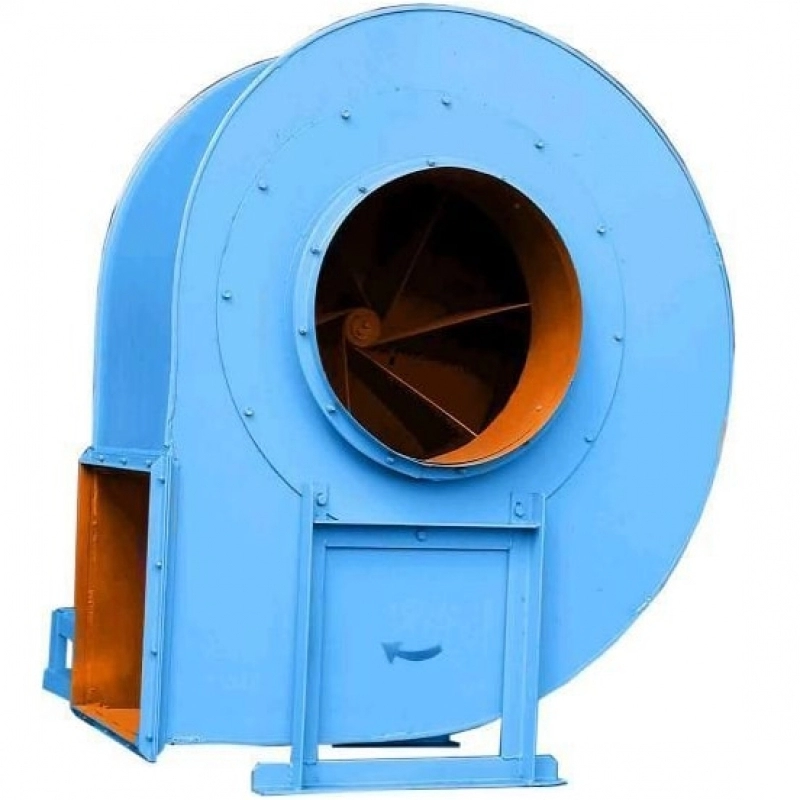

Пиловий вентилятор ВЦП 6-46 №5 7,5 кВт, 1500 об.

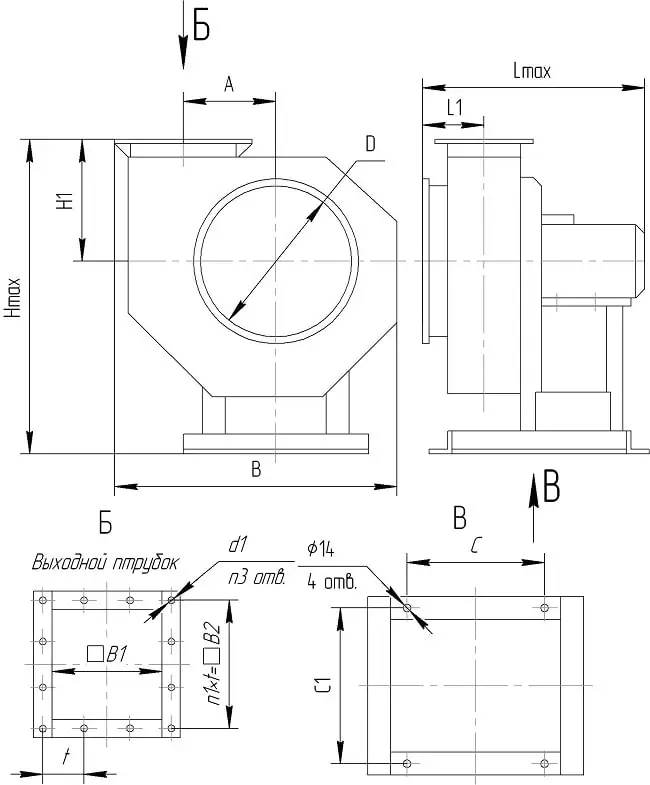

Габаритні розміри - пиловий вентилятор ВЦП 6-46 (ВРП 120-46) №5 7,5 кВт, 1500 об.

Застосування – пиловий радіальний вентилятор ВЦП 6-46, ВРП 120-46

Пиловий вентилятор ВРП 120-46 – затребувана модель, яка може застосовуватися в дрібній або великої промисловості, з метою продуктивної роботи в повітроводних системах, де потрібно проводити видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частки, при їх концентрації не більше 1 кг/м³.

Радіальні вентилятори ВЦП 6-46 також можуть переміщати будь-яке інше повітря, без вмісту маслянистих, хімічних, волокнистих або липких матеріалів. Номінальна робоча температура повітря 80°С, при загальному вмісті домішок у повітрі до 1000000 мг/м3(1 кг/м3).

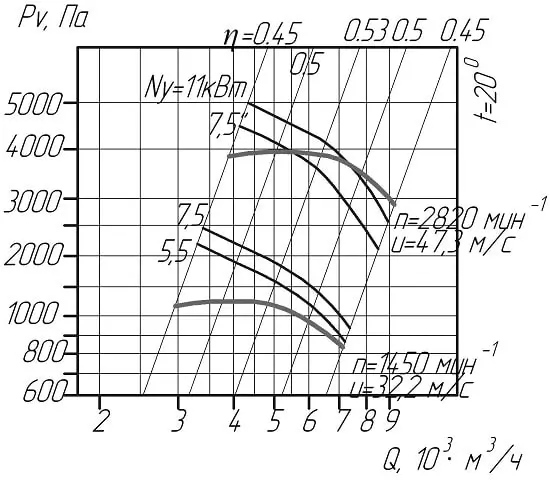

Аеродинамічні показники

Вентилятор пиловий ВРП 120-46 (ВЦП 6-46) розрахований на виконання таких функцій:

• Видалення деревної стружки або пилу з деревообробних верстатів;
• Видалення металевої стружки та пилу з металообробних верстатів;
• Проведення санітарно-технічних та виробничих цілей у стаціонарних умовах;
• Видалення пилу під час обробки вовни, бавовни тощо;
• Застосування в пилоочисних установках та системах пневмотранспорту.

Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 і стандарту конструкції згідно з ГОСТ 5976-73.

Основна інформація – радіальний вентилятор ВЦП 6-46 №5 7,5 кВт, 1500 об.

• одностороннє всмоктування повітря;
• корпус виготовлений за спірально-поворотним стандартом;
• робочі лопатки радіально прямого типу;
• лопатки - кількість 8 шт.;
• напрямок обертання – вправ/лівий;
• схема виконання двох видів: робочі колеса на валу двигуна і клинопасове виконання при використанні клинопасових передач;
• вентилятор може виготовлятись із вуглецевої сталі високої міцності;

Особливість конструкції – пиловий вентилятор ВРП 120-46 №5

Корпус радіального пилового вентилятора ВЦП 6-46 (ВРП 1 20-46) може виготовлятися з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція є спіралеподібною нероз'ємною конструкцією.

На передній стінці корпусу розташовується вхідний патрубок із фланцем циліндричної форми. Для кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.

Робоче колесо є зварною конструкцією, на якій розташовується 8 прямих лопаток, маточини і дві зірочки. Також робоче колесо та шківи садять на призматичні шпонки.

Корпус разом із двигуном монтується на загальній рамі – це зварна конструкція, яку роблять із спеціальних швелерів та куточків. Щоб краще закріпити раму, у ній робляться спеціальні отвори для фіксації до фундаменту.

Установка – вентилятор радіальний ВРП 120-46

Перед запуском вентилятор пиловий радіальний ВЦП 6-46№5 , потрібно уважно оглянути та перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:

• Переконайтеся, що робоче колесо легко і плавно обертається;
• Перевірте якість затягування болтів і наскільки добре закріплене робоче колесо;
• Ненадовго увімкніть/вимкніть вентилятор, щоб перевірити напрямок обертання робочого колеса. Напрямок повинен відповідати стрілкам покажчикам на корпусі вентилятора;

Після перевірки необхідно запустити вентилятор. І якщо під час роботи вентилятор видає небажані шуми або стукіт, то потрібно перевірити вентилятор пилової ВРП 120-46 на предмет неправильного підключення або поломок.

Щоб отримати більше інформації або купити пиловий радіальний вентилятор ВЦП6< strong>-46 (ВРП 1 20-46 ) №5 7,5 кВт, 1500 об., вам необхідно звернутися до менеджерів компанії «ОВК Комплект». Це професіонали своєї справи, які завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.
