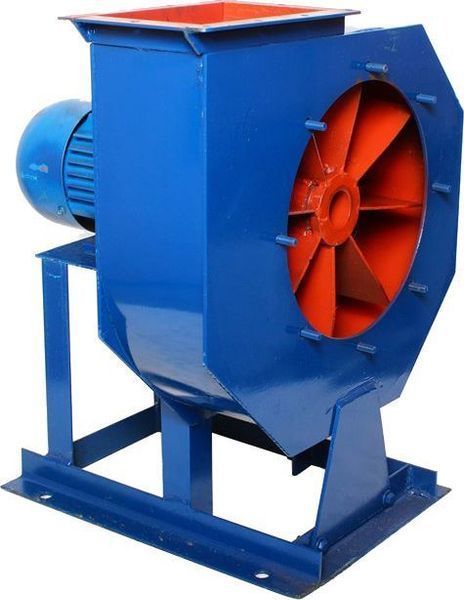

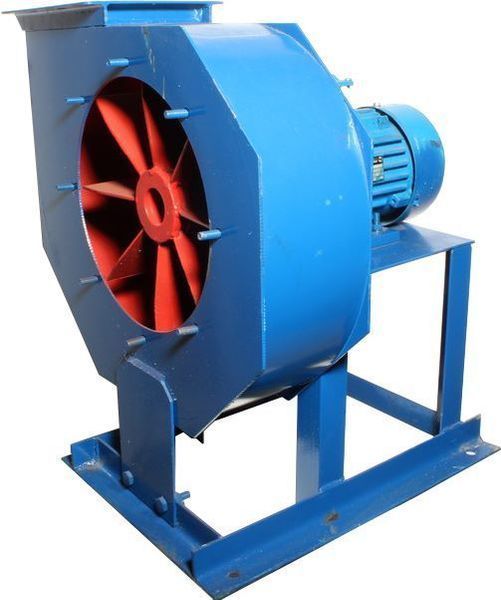

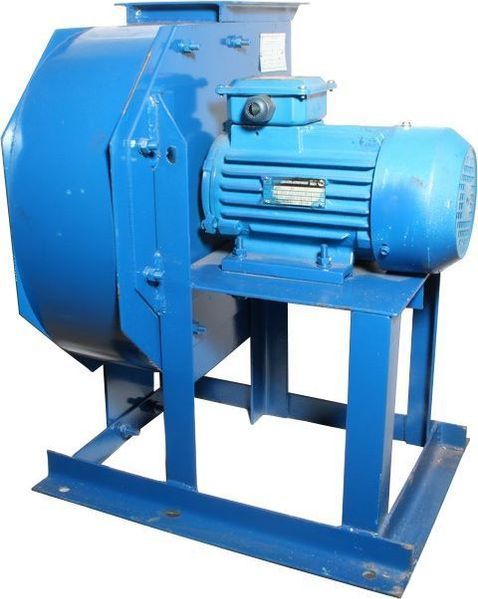

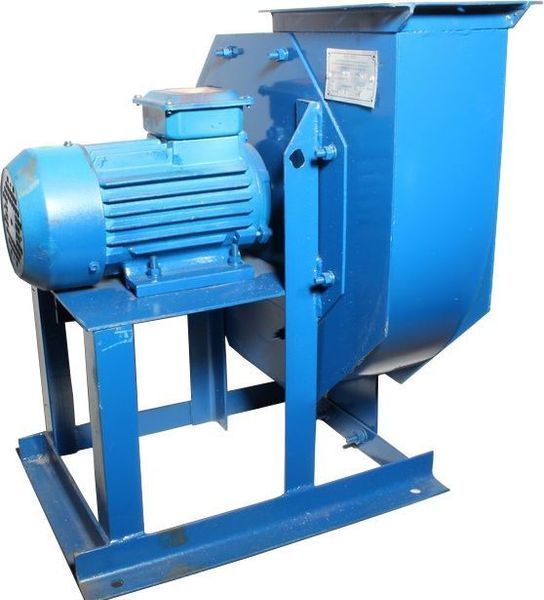

Габаритні розміри - пиловий вентилятор ВЦП 5-45 (ВРП 100-45) №3,15 2,2 кВт, 3000 об.
| № вентилятора | Hmax | H1 | А | В | Lmax | L1 | D | E | C1 | n | d | a | a2 | A1 | A2 | t1 | t2 | n1 | n2 |
| ВЦП 5-45 (ВРП) № 3,15 | 540 | 210 | 162 | 490 | 428 | 92 | 264 | 215 | 293 | 10 | 8,5 | 190 | 115 | 219 | 150 | 73 | 75 | 3 | 2 |
Застосування – пиловий радіальний вентилятор ВЦП 5-45, ВРП 100-45
Пиловий вентилятор ВРП 100-45 - затребувана модель, яка може застосовуватися в дрібній або великій промисловості, з метою продуктивної роботи в повітроводних системах, де потрібно виробляти видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частинки, при їх концентрації не більше 1 кг/м³.
Радіальні вентилятори ВЦП 5-45 також можуть переміщувати будь-яке інше повітря без вмісту маслянистих, хімічних, волокнистих або липких матеріалів. Номінальна робоча температура повітря 80°С, при загальному вмісті домішок у повітрі до 1000000 мг/м3 (1 кг/м3).
Вентилятор пиловий ВРП 100-45 (ВЦП 5-45) проводить таку роботу:
- Видалення деревної стружки або пилу з деревообробних верстатів;
- Видалення металевої стружки та пилу з металообробних верстатів;
- Проведення санітарно-технічних та виробничих цілей у стаціонарних умовах;
- Видалення пилу під час обробки вовни, бавовни тощо;
- Застосування в пилоочисних установках та системах пневмотранспорту.
Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 та стандарту конструкції згідно з ГОСТ 5976-73.
- одностороннє всмоктування повітря;
- корпус виготовлений за спірально-поворотним стандартом;
- робочі лопатки радіально прямого типу;
- лопатки - кількість 8 шт.;
- напрямок обертання – вправ/лівий;
- схема виконання - № 1;
- вентилятор може виготовлятись із вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності;
Корпус радіального пилового вентилятора ВЦП 5-45 (ВРП 100-45) може виготовлятися з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція є спіралеподібною нероз'ємною конструкцією.
На передній стінці корпусу розташовується вхідний патрубок з фланцем циліндричної форми. Для кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.
Робоче колесо є зварною конструкцією, на якій розташовується 8 прямих лопаток, маточини і дві зірочки.
Перед запуском вентилятор пиловий радіальний ВЦП 5-45 №3,15, потрібно уважно оглянути та перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:
- Переконайтеся, що робоче колесо легко і плавно обертається;
- Проведіть перевірку та регулювання осьового та радіального зазору;
- Перевірте якість затягування болтів і наскільки добре закріплене робоче колесо;
- Заземліть корпус вентилятора та двигуна;
- Ненадовго увімкніть/вимкніть вентилятор, щоб перевірити напрямок обертання робочого колеса. Напрямок повинен відповідати стрілкам покажчикам на корпусі вентилятора;
- Провести приєднання нагнітальних та всмоктувальних повітроводів за допомогою гнучких вставок.
Після перевірки необхідно запустити вентилятор. І якщо під час роботи вентилятор видає небажані шуми або стукіт, то потрібно перевірити вентилятор пилової ВРП 100-45 на предмет неправильного підключення або поломок.
| Вентилятор | Двигун | Потужність, кВт | Частота вр., про/хв | Тиск, Па | Продуктивність. м³/год тис. | Вага, кг |
| виконання № 1 |
| ВЦП 5-45 (ВРП) № 3,15 | АІР71B4
| 0,75 | 1500 | 576-508 | 2,19-1,56 | - |
| ВЦП 5-45 (ВРП) № 3,15 | АІР80B4 | 1,5 | 1500 | 610 | 3,2 | - |
| ВЦП 5-45 (ВРП) № 3,15 | АІР80А2 | 1,5 | 3000 | 2008-1740 | 0,71-1,85 | 48 |
| ВЦП 5-45 (ВРП) № 3,15 | АІР80В2 | 2,2 | 3000 | 2008-1330 | 0,71-2,85 | 50 |
| ВЦП 5-45 (ВРП) № 3,15 | АІР90L2 | 3 | 3000 | 2008-1129 | 0,71-3,37 | 52 |
| виконання № 5 |
| ВЦП 5-45 (ВРП) № 3,15 | АІР80В2 | 2,2 | 3000 | 2008-1330 | 0,71-2,85 | 50 |
| ВЦП 5-45 (ВРП) № 3,15 | АІР90L2 | 3 | 3000 | 2008-1129 | 0,71-3,37 | 52 |
