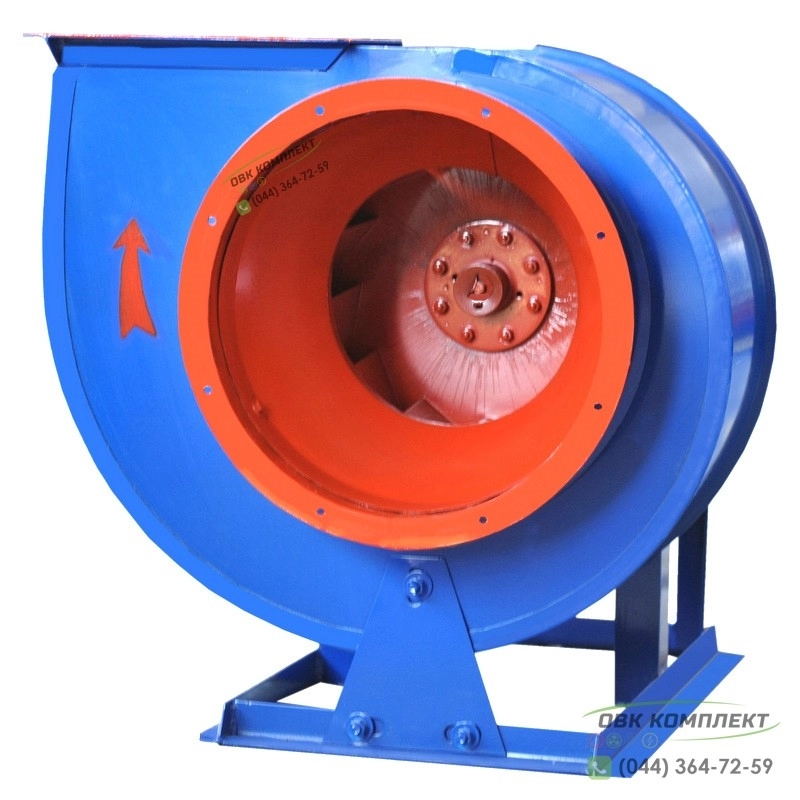

Вентилятор ПЦ 4-75 №3,15 0,37 кВт, 1500 про. (виконання 1)

Габаритні розміри - відцентровий вентилятор ВЦ 4-75 (ВР 88-72) №3,15 0,37 кВт, 1500 об.

Основна інформація - відцентровий вентилятор ВЦ 4-75 №3,15 0,37 кВт, 1500 об.

Вентилятор ВЦ 4-75 №3,15 (ВР 89-75 №3,15, ВР 88-72 №3,15, ВР 80-70 №3 ,15, ВЦ 4-70 №3,15, ВЦ 4-76 №3,15) призначений для нагнітання повітря в системи кондиціювання та вентиляційні системи, з метою переміщення повітря, а також інших неагресивних газоповітряних сумішей в технологічних, санітарно-технічних або виробничих процесах. Максимально допустима температура переміщення повітря радіального вентилятора ВЦ 4-75 (ВР 88-72) становить 80 градусів, з вмістом пилу (без липких або волокнистих компонентів) до 0,1 г/м3. Висока цілісність корпусу вентилятора ВЦ 4-75 забезпечується за рахунок застосування «Піттсбурського фальця» -найнадійнішого з'єднання у вентиляційній промисловості.

Завдяки ретельному динамічному балансуванню робочих коліс, вентилятор ВЦ 4-75 має високі аеродинамічні характеристики. За рахунок використання деталей зі склопластику в міцній частині вентилятора забезпечується високий рівень шумоподавлення вентилятора ВР 89-75.

Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 3,15 D/Dн = 0.9 (виконання1)

Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 3,15 D/Dн = 0.95 (виконання1)

Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 3,15 D/Dн = 1 (виконання1)

Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 3,15 D/Dн = 1.05 (виконання1)

Аеродинамічні характеристики вентиляторів ВЦ 4-75 № 3,15 D/Dн = 1.1 (виконання1)

Експлуатаційні умови - вентилятор ВЦ 4-75 (ВР 89-75)

Вентилятор ВЦ 4-75 , як і будь-який прилад, має свій мікроклімат, необхідний для його максимально ефективного застосування. В помірному кліматі, при прийнятній температурі і належним забезпеченням захистом двигуна вентилятора, його можна використовувати в зонах з підвищеною небезпекою. Також вентилятори можуть комплектуватися, при необхідності, гнучкими вставками та віброізоляторами.

Залежно від призначення, вентилятори ВР 80-75, ВР 88-72 мають різні складові матеріалів у своїй структурі:

1. Для загальнопромислового (так і для загальнопромислового теплостійкого) призначення, основна складова - вуглецева сталь.
2. Протикорозійне призначення - нержавіюча сталь.
3. У противибуховому виконанні використовуються різноманітні матеріали, такі як латунь та вуглецева сталь.
4. Теплостійке протикорозійне виконання забезпечується міцністю завдяки нержавіючій сталі.

Центробіжний вентилятор встановлюється:

1. Промислові склади
2. Виробничі приміщення
3. Цехи
4. Крами
5. Гаражі
6. Дахи
7. Громадські місця

Положення корпусу вентилятора з боку всмоктування

Комплектація - радіальний вентилятор ВЦ 4-75 (ВР 80-75) №3,15 0,37 кВт, 1500 об.strong>

Корпус вентилятора ВЦ 4-75 має спіральну форму, так звану «равлик», з робочим колесом, складові якого - передній і задній диск, 12 приварених лопаток, вигнутих назад і маточина. Отвір на підставі зварної станини, до якої кріпляться електродвигун з кожухом, призначається для кріплення вентилятора на фундамент або на віброізолятор.

Підведення повітря до робочого колеса, у вентиляторіВР 89-75, здійснюється за допомогою колектора конічної форми, який закріплюється на вхідному патрубку вентилятора.

Принцип роботи відцентрового вентилятора ПЦ 4-75

Акустичні характеристики
