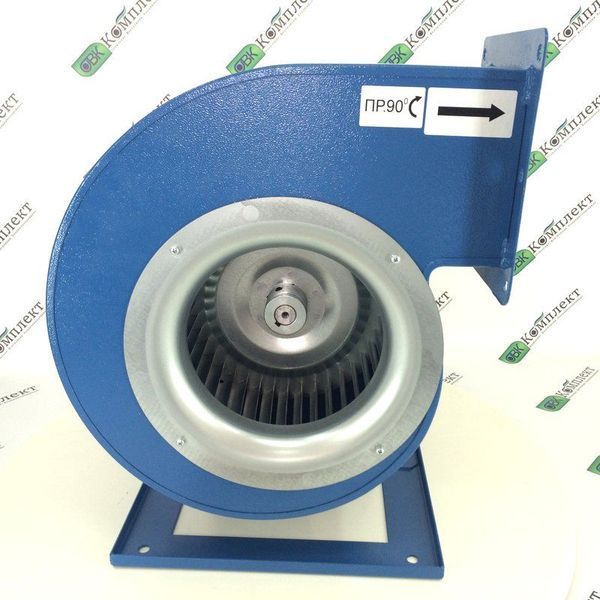

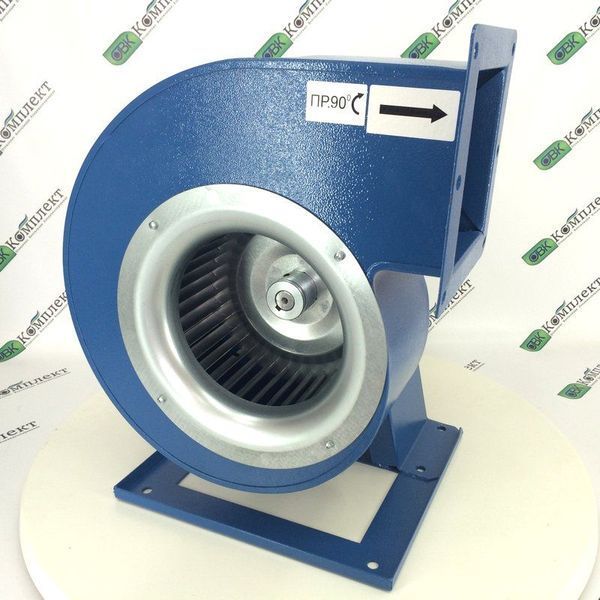

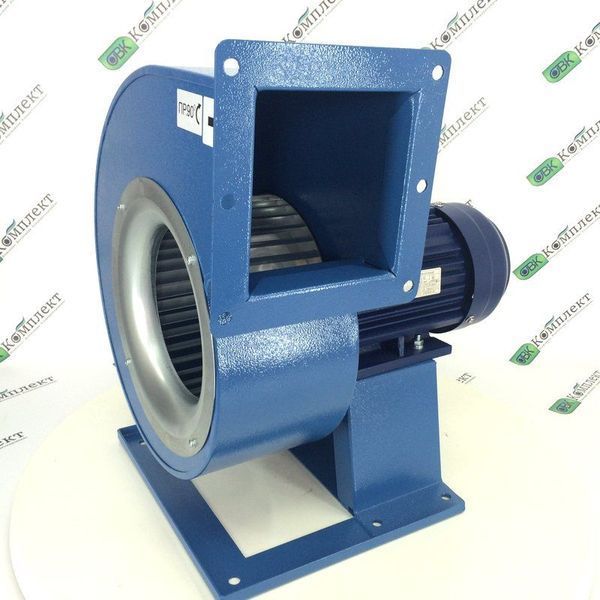

ВЕНТС ВЦУН 225х103-2,2-2 - це один з найякісніших відцентрових вентиляторів тип "равлика" у своєму класі! Такі вентилятори використовуються у промислових, комерційних та громадських приміщеннях різного призначення, які мають припливну або припливно-витяжну систему вентиляції. Також можуть використовуватися як комплектуючий елемент до вентиляційних установок та установок кондиціювання повітря. Сталевий корпус із полімерним покриттям забезпечує надійну роботу при зовнішньому монтажі.
Габаритні розміри VENTS ВЦУН 225х103-2,2-2
Конструкція вентилятора
Корпус відцентрового вентилятора ВЕНТС ВЦУН 225х103-2,2-2 ПР виготовлений із сталі з полімерним покриттям синього кольору, який захищає вентилятор від впливу навколишнього середовища та утворення корозії.
Стандартно вентилятори виготовляються з правим напрямком обертання робочого колеса та положенням корпусу 90°. Під замовлення можна виготовити з лівим обертанням. У кожному з варіантів є кілька положень корпусу для приєднання до повітропроводу під будь-яким кутом з кроком 45°.
Варіанти положення корпусу вентилятора (вид з боку припливу)
Обертання робочого колеса вправо
Обертання робочого колеса вліво

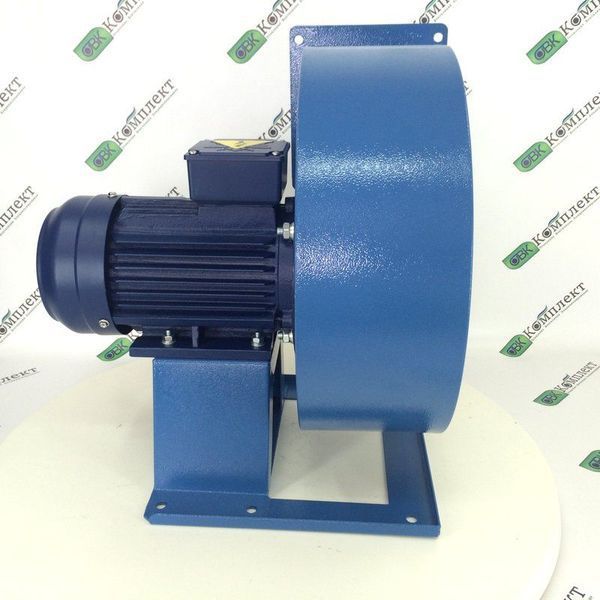

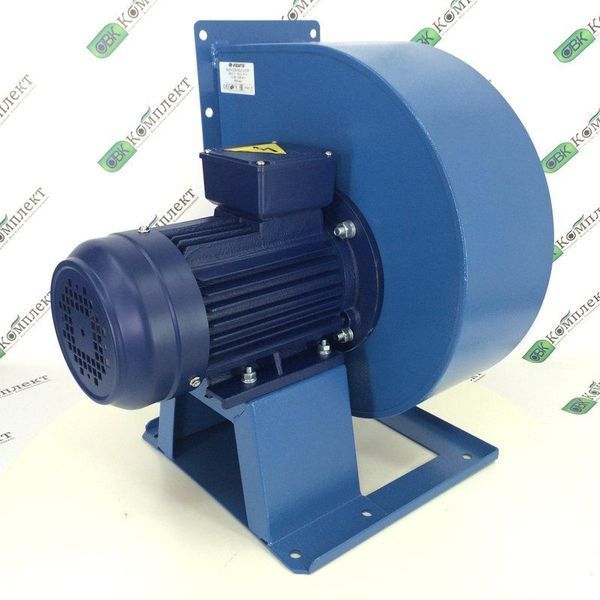

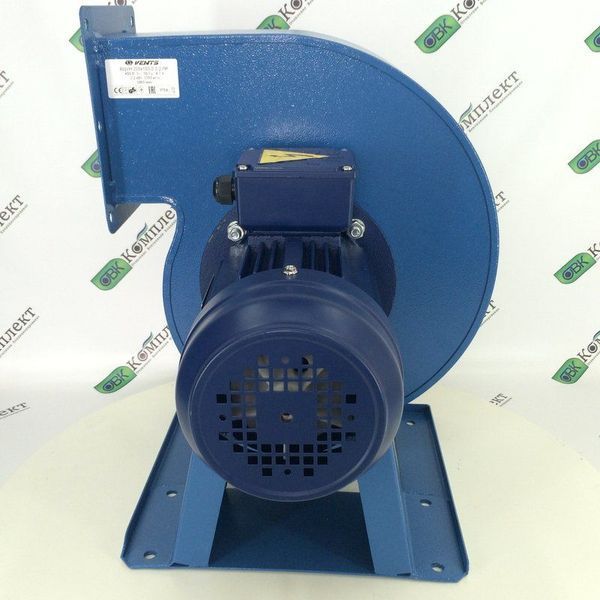

Двигун вентилятора

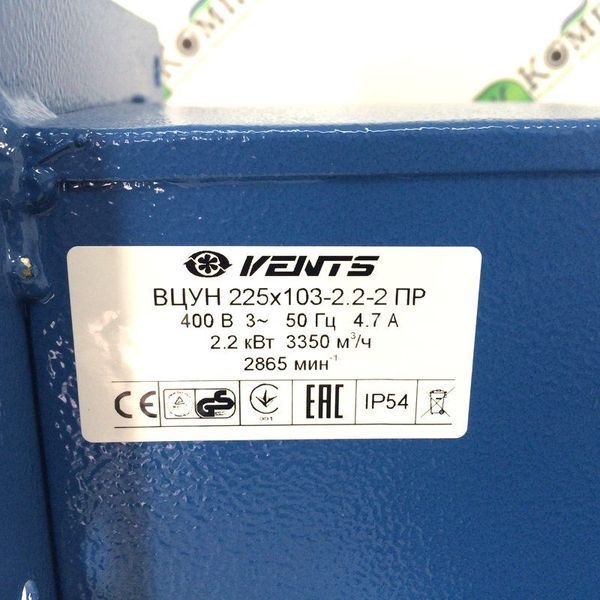

При виготовленні вентиляторів ВЕНТС ВЦУН 225х103-2,2-2 використовуються 2-полюсні трифазні асинхронні двигуни потужністю 2,2 кВт. На їх осі встановлюється робоче колесо з оцинкованої сталі з загнутими вперед лопатками.
Двигуни працюють на підшипниках кочення. Кожне робоче колесо проходить динамічне балансування, що забезпечує великий термін служби вентилятора (до 40 000 годин) – досягнення точних характеристик, низький рівень вібрацій та шуму. Всі електродвигуни у вентиляторах мають клас захисту IP 54.
Аеродинамічні характеристики ВЕНТС ВЦУН 225х103-2,2-2
Регулювання швидкості вентилятора
При необхідності регулювати швидкість обертання вентилятора і тим самим продуктивність (кількість повітря, що переміщується) можна використовувати частотний або автотрансформаторний регулятори швидкості. Частотний перетворювач - забезпечить плавне регулювання, а автотрансформаторний - ступінчасте. Для керування одночасно кількома вентиляторами можна використовувати один регулюючий пристрій за умови, що робочий струм і загальна потужність вентиляторів не перевищуватимуть номінальних параметрів регулятора.
Монтаж
Є можливість встановлення вентилятора як у вентиляційних камерах і установках для кондиціювання, так і окремо. У другому випадку – йде монтаж до повітропроводу як двома патрубками (вихлопним та всмоктувальним), так і одним вихлопним. Вихлопний та всмоктувальний патрубки мають прямокутний та круглий переріз відповідно. Подача живлення здійснюється через зовнішні клеми.
Послідовність монтажу вентилятора
- Переконайтеся у відсутності подачі електроживлення на двигун (мал. 1);
- просвердліть отвори та закріпіть кронштейн за допомогою відповідного кріплення (наприклад, дюбелів), за потреби
використовуйте віброгасні вставки ВВЦр або ВВЦп (опційно) (рис. 3); - заземліть вентилятор (мал. 4);
- підключіть повітропроводи до вентилятора. З боку притоку повітря використовуйте фланець ФВЦ-ВЦУ, ФВЦ-ВЦУН (опційно)
(рис. 5), або встановіть захисні ґрати РВЦ-ВЦУ, РВЦ-ВЦУН (рис. 6).
Варіант застосування вентилятора ВЕНТС ВЦУН у громадському харчуванні
Центробіжні вентилятори ВЕНТС ВЦУН 225х103-2,2-2 виготовляються в Україні на заводі ВЕНТС (VENTS) найбільшим виробником та експортером вентиляційного обладнання. Якість вентиляторів відповідає європейським та міжнародним стандартам та вимогам щодо енергоефективності, надійності та безпеки, що підтверджується відповідними сертифікатами.
Компанія ОВК КОМПЛЕКТ - офіційний дилер заводу ВЕНТС на території України. Ми реалізуємо продукцію не лише кінцевому споживачеві, а також монтажним та торговим організаціям. У нас найвигідніші умови: оптові ціни, швидка доставка та офіційна гарантія! Також здійснюємо експорт вентиляторів ВЕНТС до Грузії, Молдови та інших країн Європи та СНД. Надаємо всю необхідну документацію для оформлення митної декларації.
Все вентиляційне обладнання ВЕНТС підтримуються у достатній кількості на складах компанії у Києві та Дніпрі. Якщо у Вас є необхідність купити вентилятор ВЕНТС ВЦУН 225х103-2,2-2 або будь-який інший - телефонуйте нам по телефону ☎️+38 (044) 364-72-59, оформлюйте замовлення на нашому сайті https://ovk.ua або пишіть на електронну пошту [email protected]. Якщо Вам знадобиться консультація – наші фахівці з радістю допоможуть!
